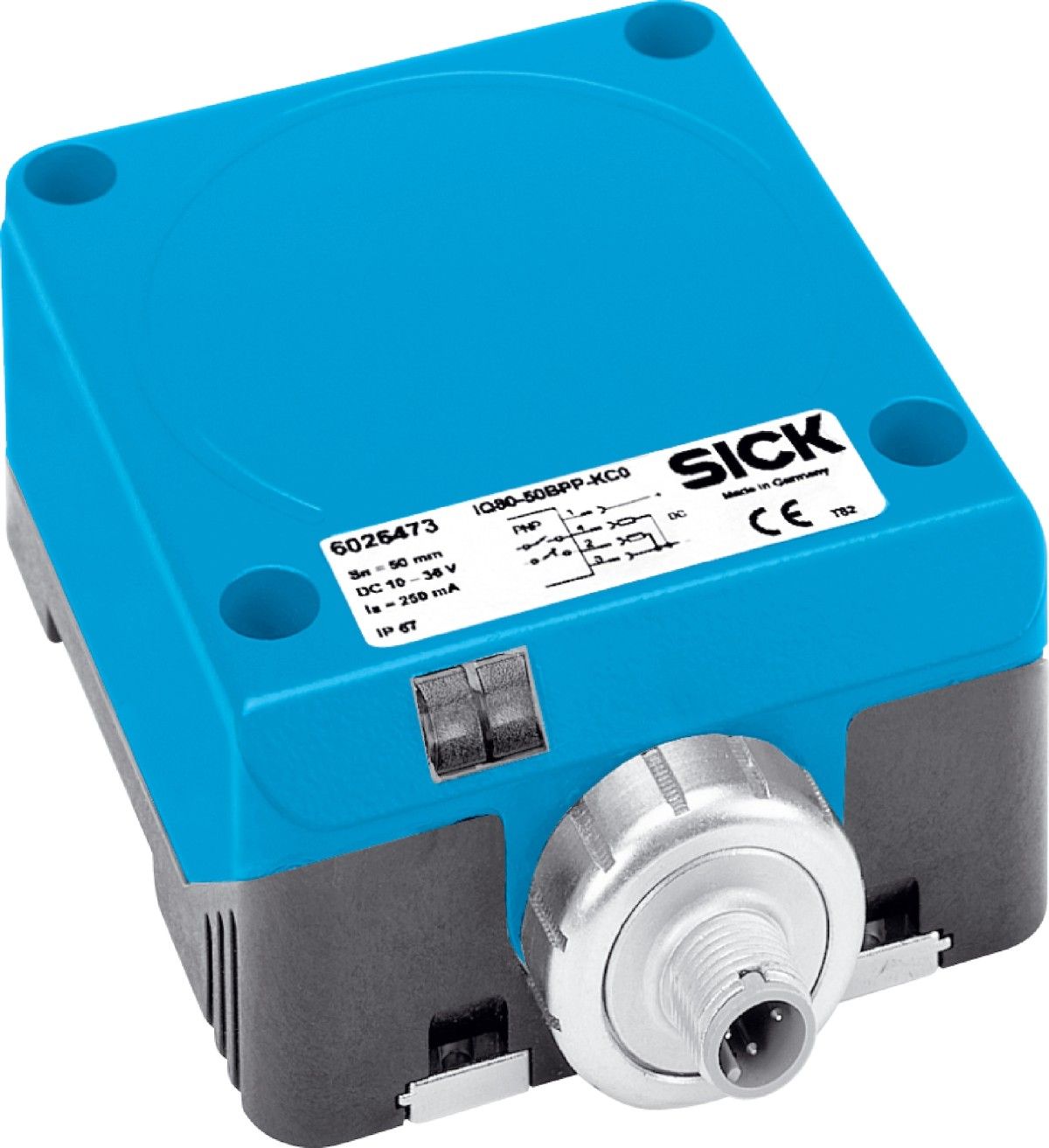

产品介绍   产品特点 | 设计构造 | 方形 | | 外壳形状 | 标准结构形式 | | 尺寸(宽 x 高 x 深) | 80 mm x 92 mm x 40 mm | | 触发感应距离 Sn | 50 mm | | 安全接通距离 Sa | 40.5 mm | | 安装在金属 | 齐平 非齐平 过齐平 | | 开关频率 | 70 Hz | | 连接类型 | 插头，M12，4 针 | | 开关量输出 | PNP | | 开关量输出详情 | PNP | | 输出功能 | 补偿量 | | 电气规格 | DC 4 线 | | 外壳防护等级 | IP67 1) |
机械/电子参数 | 供电电压 | 10 V DC ... 36 V DC | | 电压下降 | ≤ 2.5 V 1) | | 滞后 | 3 % ... 20 % | | 温度漂移 (Sr) | ± 15 % | | 电磁兼容性 | 根据 EN 60947-5-2 | | 持续性电流 Ia | ≤ 250 mA | | 短路保险 | ✔ | | 抗冲击与抗振性 | 30 g, 11 ms / 10 … 55 Hz, 1 mm | | 运行环境温度 | –25 ℃ ... +70 ℃ | | 外壳材料 | 压铸锌, GD Zn | | 材料，感应面 | 塑料, PPE |
安全技术参数 | MTTFD | 1,859 年 | | DCavg | 0% | | TM（持续运行时间） | 20 年 |
折减系数 | 提示 | 这些数据仅作为参考，可能有偏差 | | 不锈钢 （V2A） | 大约 0.85 | | 铝 （Al） | 大约 0.46 | | 铜（Cu） | 大约 0.38 | | 黄铜 (Ms) | 大约 0.48 |
安装指导 | 备注 | 相关图示参见“安装指导” | | A | 0 mm | | B | 80 mm | | C | 80 mm | | D | 150 mm | | E | 0 mm | | F | 400 mm |
证书 | EU declaration of conformity | ✔ | | UK declaration of conformity | ✔ | | ACMA declaration of conformity | ✔ | | Moroccan declaration of conformity | ✔ | | China-RoHS | ✔ |
分类 | ECLASS 5.0 | 27270101 | | ECLASS 5.1.4 | 27270101 | | ECLASS 6.0 | 27270101 | | ECLASS 6.2 | 27270101 | | ECLASS 7.0 | 27270101 | | ECLASS 8.0 | 27270101 | | ECLASS 8.1 | 27270101 | | ECLASS 9.0 | 27270101 | | ECLASS 10.0 | 27270101 | | ECLASS 11.0 | 27270101 | | ECLASS 12.0 | 27274001 | | ETIM 5.0 | EC002714 | | ETIM 6.0 | EC002714 | | ETIM 7.0 | EC002714 | | ETIM 8.0 | EC002714 | | UNSPSC 16.0901 | 39122230 |
| |
