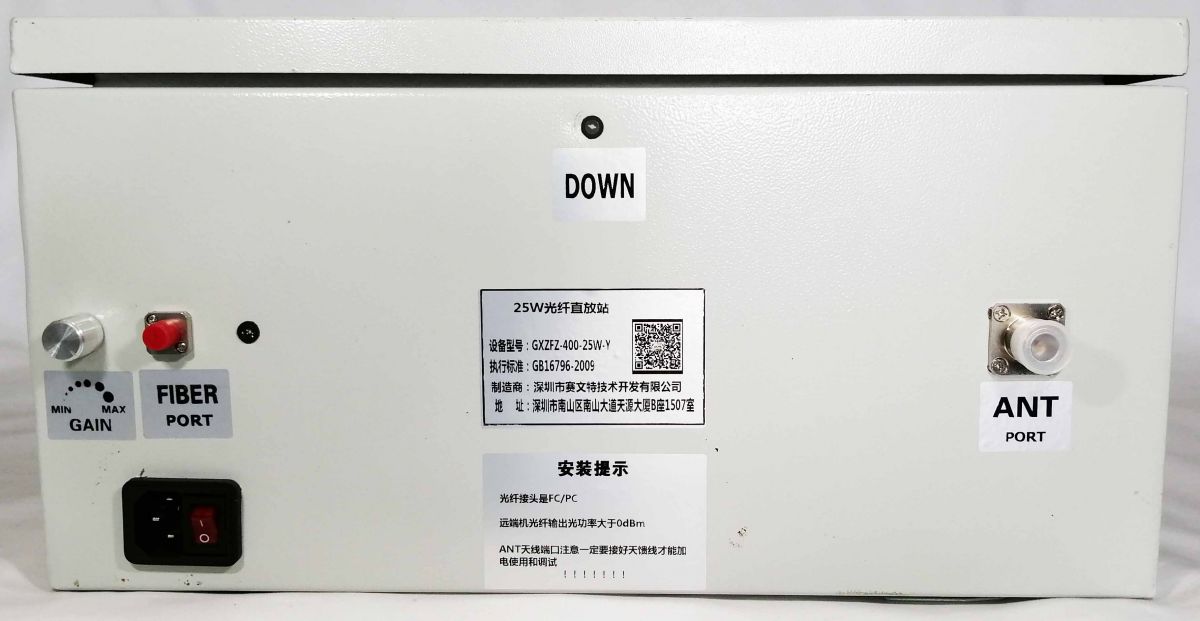

对讲机25W光纤直放站

　　型号：GXZFZ-20W-C

特点:

　　1：直放站与中转台之间的链路采用光纤

　　2：对讲机光纤直放站由前端机和后端机组合而成

　　3：对讲系统频率范围:136---174MHz,400-430MHz,450-470MHz,350MHz段

原理简介　　光纤直放站：Repeater

近端机：Master Block，为主控单元

　　远端机：Slave Block ，为受控单元/从属单元/覆盖单元

　　1、近端机的输入信号一般从基站（中转台）耦合而来；

　　2、近端机一般装在基站机房里，远端机则装在覆盖区域边缘或者里面的某个适当位置(看覆盖室内还是室外)，远端机旁边通常要装一个ODB(光纤配线盒)。

　　光纤直放站主要由光近端机、光纤、光远端机(覆盖单元)几个部分组成。光近端机和光远端机都包括射频单元(RF单元)和光单元。无线信号从基站中耦合出来后，进入光近端机，通过电光转换，电信号转变为光信号，从光近端机输入至光纤，经过光纤传输到光远端机，光远端机把光信号转为电信号，进入RF单元进行放大，信号经过放大后送入发射天线，覆盖目标区域。上行链路的工作原理一样，手机发射的信号通过接收天线至光远端机，再到近端机，回到基站。

　　光纤直放站近端机收到基站的下行信号送至近端主机，放大后送到光端机内进行电／光转换，发射1.55&1.31μm波长的光信号，再送到光波复用器，同原传输链路的光信号(波长1.31μm)合在一起经光缆传到远端；远端光波波分器将1.31μm和1.55μm波长的光信号分开后，让1.55μm波长的光信号输入光端机进行光／电转换，还原成下行信号，再经远端主机内部功放放大，由全向天线发射出去送给对讲机。对讲机的上行信号逆向送到基站，这样就完成了基站与对讲机的信号联系，建立通话。

　　一个近端机可以接多个(通常1-4个)远端机。近端机通常较小，一般装在机柜里。远端机则较大，一般挂墙安装。

　使用对讲机直放站作为实现"小容量、大覆盖"目标的必要手段之一，主要是由于使用对讲机直放站是在不增加基站数量的前提下保证网络覆盖。对讲机直放站是解决通信网络延伸覆盖能力的一种优选方案。它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
