产品介绍 液压自定心中心架-TSC日期:2022-5-17 14:03:11 人气:540 標準油壓中心架

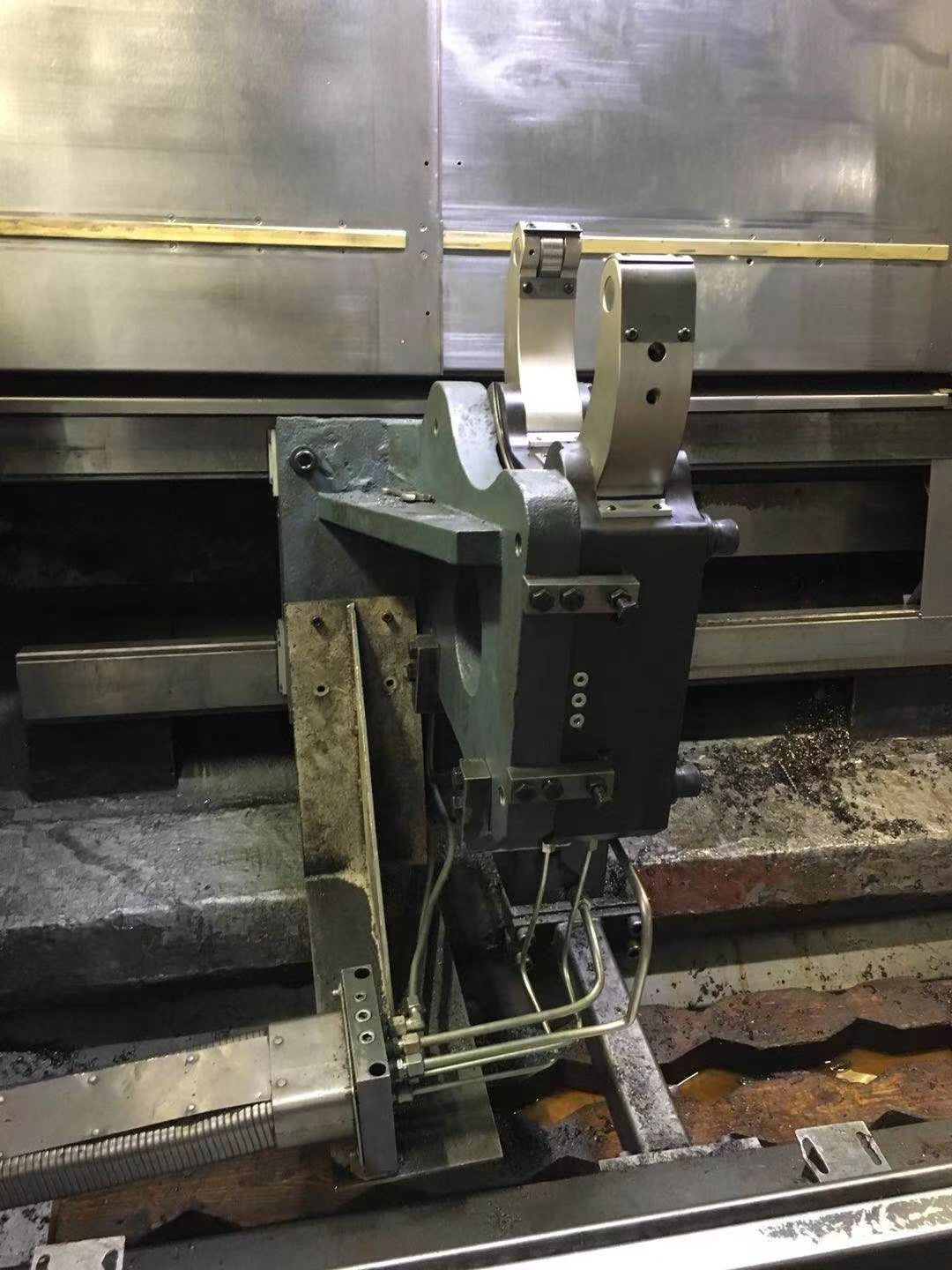

型號:TSC (Ø4-460mm) 可編程、自定心油壓 中心架,可在平面機床、 斜面機床、線CNC等大多 數機床上工作,並可根據 客戶的要求提供安裝支架 (固定式和跟刀式)。
AUTOLING型號尺寸 | TSC-0 | TSC-1 | TSC-2 | TSC-3 | TSC-3.1 | TSC-3.2 | TSC-4 | TSC-5 | TSC-5.1 | TSC-6 | 最小夾持直徑 | C1 | 4 | 6 | 8 | 12 | 20 | 50 | 30 | 45 | 85 | 120 | 最大夾持直徑 | C2 | 45 | 65 | 102 | 152 | 165 | 200 | 245 | 310 | 350 | 460 | 最大開口(不含防護罩) | C3 | 46 | 66 | 104 | 157 | 182 | 210 | 248 | 318 | 360 | 462 | 最大開口(含防護罩) | C4 | 46 | 66 | 104 | 154 | 169 | 204.5 | 246 | 318 | 358 | 462 |
| A | 170 | 200 | 279 | 428 | 440 | 456 | 603 | 694.5 | 747 | 945 |
| B | 117 | 133 | 197 | 308 | 315 | 330 | 448 | 510 | 530 | 709 |
| C | 52 | 67 | 82 | 120 | 125 | 125 | 155 | 184.5 | 217 | 236 |
| D | 120 | 132 | 205 | 290 | 262 | 290 | 405 | 440 | 440 | 680 |
| E | 105 | 118 | 170 | 262 | 130 | 262 | 365 | 400 | 400 | 610 |
| F | 55 | 64 | 85 | 135 | 135 | 135 | 240 | 270 | 167 | 330 |
| G | 48 | 55 | 70 | 95 | 95 | 95 | 110 | 145 | 145 | 150 |
| O | 45 | 50.5 | 70 | 115 | 123 | 138 | 146 | 178 | 243 | 215 | 手臂厚度 | K | 18 | 25 | 35 | 45 | 45 | 45 | 60 | 75 | 75 | 75 | 滾輪厚度 | L | 7 | 12 | 19 | 25 | 25 | 25 | 25 | 29 | 29 | 29 | 滾輪直徑 | M | 17 | 19 | 35 | 47 | 47 | 47 | 52 | 62 | 62 | 80 |
| P | 58 | 69 | 102 | 130 | 130 | 130 | 150 | 160 | 165 | 210 |
| P1 | 29 | 32.5 | 51 | 65 | 65 | 65 | 75 | 80 | 82.5 | 105 |
| P2 | 29 | 36.5 | 51 | 65 | 65 | 65 | 75 | 80 | 82.5 | 105 | 固定螺栓孔径 | S | 9 | 11 | 14 | 20 | 20 | 20 | 23 | 23 | 23 | 27 |
| T | 46 | 53 | 68 | 93 | 93 | 93 | 105 | 143 | 143 | 148 |
| V | 29 | 36.5 | 54 | 90 | 97 | 112 | 128 | 160 | 180 | 185 | 活塞面積 | cm2 | 8 | 8 | 19.6 | 38.5 | 38.5 | 38.5 | 63.5 | 78.5 | 78.5 | 113 | 操作油壓 最小/最大 | bar | 6/40 | 8/40 | 8/40 | 8/45 | 8/45 | 8/45 | 8/50 | 8/50 | 8/50 | 8/50 | 滾輪最大夾緊力 | dan | 110 | 168 | 459 | 1000 | 1000 | 1000 | 1500 | 2000 | 2000 | 3000 | 滾輪最大圓周線速度 | m/min | 900 | 850 | 800 | 725 | 725 | 725 | 715 | 700 | 700 | 685 | 定心精度 | mm | 0.02 | 0.02 | 0.02 | 0.04 | 0.04 | 0.04 | 0.04 | 0.06 | 0.06 | 0.06 | 重複定位精度 | mm | 0.005 | 0.005 | 0.005 | 0.007 | 0.007 | 0.007 | 0.007 | 0.01 | 0.01 | 0.01 | 重量 | kg | 4.5 | 8 | 17 | 50 | 51 | 59 | 103 | 168 | 170 | 400 |
|
| |
