热塑性橡胶SEPS

首页 >> 产品中心

热塑性橡胶SEPS

交货期：2-3天

产地：岳阳

颜色：白色

索取资料及报价

产品关键词

氢化苯乙烯-异戊二烯嵌段共聚物

产品介绍

热塑性橡胶SEPS氢化苯乙烯 - 异戊二烯嵌段共聚物

湖南石化（巴陵石化、岳阳石化） SEPS 系列产品是氢化苯乙烯 - 异戊二烯嵌段共聚物。产品外观为白色多孔性颗粒或粉末。主要用作润滑油粘度指数改进剂、光缆油膏、弹性体制品和塑料改性等。在润滑油粘度指数改进方面产品具有良好的增稠、低温、粘度性能、剪切稳定性、抗氧化安定性等，适合大跨度润滑油的调配。调配润滑油时其溶解温度低、溶解速度快。

一、 SEPS YH-4010

1、基本性能（典型值，但不限制）

结构：线型，两嵌段；苯乙烯含量 %：37；两嵌段含量 %：100；硬度，邵 C（1 秒）：80；25℃、25% 甲苯溶液粘度 /mPa.s：≥50000；MFR,g/10min(5Kg,200℃ )：＜ 0.1；外观：白色粉末或蓬松颗粒

2、应用

YH-4010 是 100% 两嵌段聚合物，其主要应用于抗水触变性光纤填充油膏的胶凝剂、化妆品白油增稠、化妆品保水油膏等。YH-4010 应用于光纤填充油膏时物理和化学性能稳定，粘温性能佳，易于泵入光纤，同时具有低的分油率。

YH-4010 与加氢白油等配合得到光纤填充油膏，将 YH-4010 与加氢白油配混后的典型性能及粘温性能如下（典型值，不限制）

外观：清澈透明；滴点 ℃：185。

配混工艺：将加氢白油与 YH-4010 在 120℃搅拌 3 小时得均相膏体。

配方 : 加氢白油90g、SEPS-4010 10g。

二、 SEPS YH-4020

1、基本性能（典型值，但不限制）

结构：线型，两嵌段；苯乙烯含量 %：27；两嵌段含量 %：100；硬度，邵 C（1 秒）：70；25℃、25% 甲苯溶液粘度 /mPa.s：≥50000；MFR,g/10min(5Kg,200℃ )：＜ 1；外观：白色粉末或蓬松颗粒

2、应用

YH-4020 是 100% 两嵌段聚合物，其主要应用于光缆填充油膏的胶凝剂，对多导体电缆光缆缆芯的空隙进行填充。其填充油膏具有较高的熔融温度，适宜的粘度和良好的低温韧性；热稳定性和抗水性优异；电绝缘性能强、损耗小，与电缆内外护套的相容性好。

YH-4020 与加氢白油等配合可生成光纤填充油膏，将 YH-4020 与加氢白油配混后的典型性能及粘温性能如下。

外观：清澈透明；滴点 ℃：180。

配混工艺：将加氢白油与 YH-4020 在 120℃搅拌 3 小时得均相膏体。

配方 : 加氢白油90g、SEP-4010 10g。

三、 SEPS YH-4030

1、基本性能（典型值，但不限制）

结构：星型，多臂聚合物；苯乙烯含量 %：5；外观：白色粉末或蓬松颗粒

2、应用

Y YH-4030 在润滑油粘度指数改进剂应用方面能改善润滑油的粘温性能，提高其粘度指数，增稠能力强，低温性能好，特别是剪切稳定性好，能满足多级内燃机油的要求，特别是配制大跨度的多级内燃机油，是一种高档的润滑油粘度指数改进剂。产品以粉末或蓬松颗粒的形式出售，调配润滑油时其溶解温度低、溶解速度快。

YH-4030 改性润滑油的性能如下（典型值，不限制）

	配方 1（单位：g）	配方 2（单位：g）	配方 3（单位：g）
150SN 基础油	100	99	99
SEPS-4030	0	1	0
乙丙橡胶	0	0	1
40℃运动粘度，mm 2 /s	32.0	78.5	68.9
100℃运动粘度，mm 2 /s	5.5	12.8	10.5
增稠能力	/	7.3	5.0
粘度指数	109	152	141
低温倾点，℃	-16	-16	-14
抗剪切稳定性指数	/	15	30

测试方法见巴陵石化企业标准，改性润滑油工艺是将 YH-4030 或乙丙橡胶与 150SN 基础油在 120℃搅拌 3 小时。基础油不一样测试的结果会有偏差。

四、 SEPS YH-4040

1、基本性能（典型值，但不限制）

结构：星型，多臂聚合物；苯乙烯含量 %：0；外观：透明块状

2、应用

YH-4040 在润滑油粘度指数改进剂应用方面能改善润滑油的粘温性能，提高其粘度指数，低温性能好，清洁分散性优良，特别是剪切稳定性优异，能满足多级内燃机油的要求，特别是配制大跨度的多级内燃机油，是一种高档的润滑油粘度指数改进剂。产品以透明块状的形式出售，调配润滑油时其溶解温度低、溶解速度快。

YH-4040 改性润滑油的性能如下（典型值，不限制）

	配方 1（单位：g）	配方 2（单位：g）	配方 3（单位：g）
150SN 基础油	100	99	99
SEPS-4030	0	1	0
乙丙橡胶	0	0	1
40℃运动粘度，mm 2 /s	32.0	66.08	68.9
100℃运动粘度，mm 2 /s	5.5	10.45	10.5
增稠能力	/	4.95	5.0
粘度指数	109	150	141
低温倾点，℃	-16	-16	-14
抗剪切稳定性指数	/	5	30

测试方法见巴陵石化企业标准，改性润滑油工艺是将 YH-4040 或乙丙橡胶与 150SN 基础油在 120℃搅拌 3 小时。基础油不一样测试的结果会有偏差。

五、弹性体系列 SEPS

弹性体类 SEPS 基本性能

性能	4051	4052	4053
外观	细颗粒	细颗粒	细颗粒
色度	≤5	≤5	≤5
挥发分，%，wt	≤ 0.5	≤ 0.5	≤ 0.5
灰分，%,wt	≤ 0.5	≤ 0.5	≤ 0.5
抗氧剂	环保型非污染	环保型非污染	环保型非污染
适法性	符合欧盟 REACH	符合欧盟 REACH	符合欧盟 REACH
分子量	低	中	高
加氢度，%	≥ 98	≥ 98	≥ 98
邵氏硬度，A	76	78	78
扯断拉伸强度，Mpa	32	35	38
甲苯溶液粘度，40℃ mpa.s	400(15%,wt)	4800(10%,wt)	5900(10%,wt)

SEPS 充油后性能

性能	4051	4052	4053
300% 定伸应力，Mpa	1.0	1.0	0.6
扯断拉伸强度，Mpa	6.5	13	5.5
扯断伸长率，%	680	1100	1100
扯断**变形，%	12	20	12
硬度，邵 A	31	31	8
充油比	1:1	1:1	1:3
应用领域	适合生产各种高回弹的软胶、果冻蜡等	适合生产各种高回弹的软胶等，用于生产包胶则有更舒适的触感与透明性	适合生产各种高回弹的软胶，触感好。

在实际应用中建议：

★ SEPS YH-4053与4051、4052 搭配会体现不一样的触感与粘接，但透明性不变。

★当生产一些低硬度的透明弹性体时，为保证弹性体的开口性，可以搭配少量SEBS

YH-604。

★各种牌号的 SEPS 充油后与 EVA 配混生产发泡材如鞋底，得到的制品表面更加细腻、止滑性能与弹性均有良好的表现。

定制产品SEPS YH-4057基本指标

挥发分，%，wt ≤1.0

300% 定伸应力，Mpa ≥0.5

拉伸强度，Mpa ≥7.0

扯断拉伸强度，Mpa ≥700

邵氏硬度，A 46±6

加氢度，% ≥97

黄色指数 ≤6.0

熔体质量流动速率 0.5—8.0

六、包装

13、15公斤聚乙烯包装袋

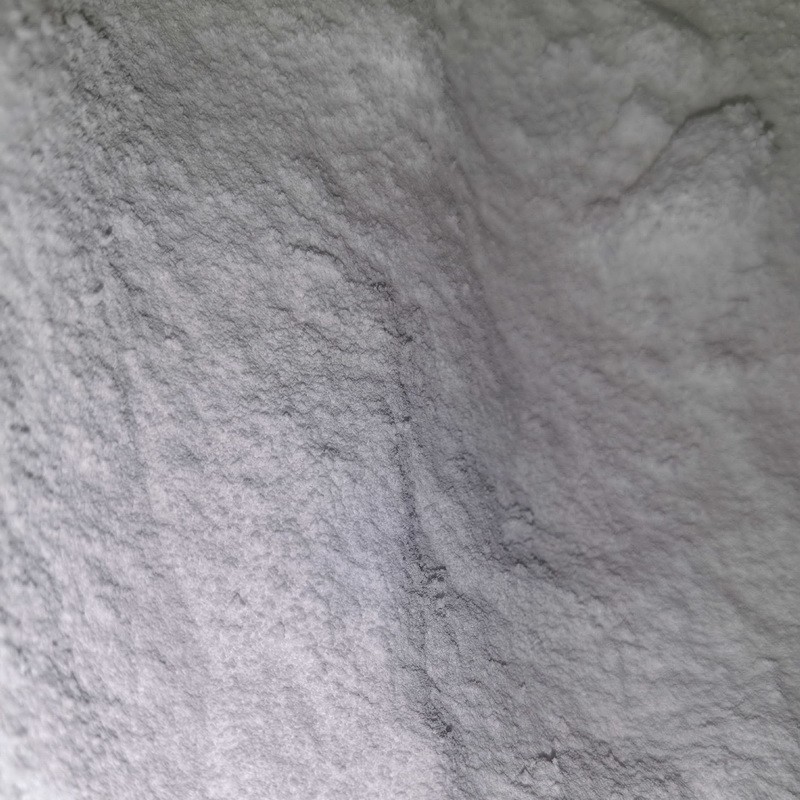

七、产品外观

白色粉状
