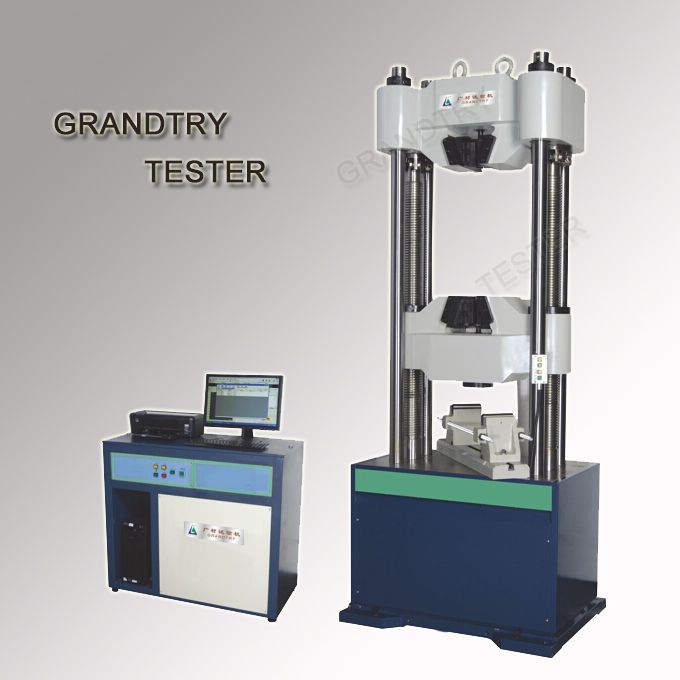

WA-KE电液比例伺服万能试验机

一、产品介绍

    该机型主要用于金属材料、非金属材料、产品零件、部件、结构件、标准件的拉伸、压缩、弯曲、剪切等力学性能试验。

二、功能特点

    该机适用于工矿企业、建筑建材、质检中心、水利水电、公路桥梁、科研院所、大专院校力学试验室和结构试验室理想的试验仪器。可实时显示测试曲线，并对测得的数据进行存储分析，试验结果可以任意存取，可选择应力—应变、力—时间、力—变形、位移—时间、变形—时间等曲线进行再分析，同组试验曲线以颜色区别叠加对比，从曲线上用鼠标选择参数点，选择曲线显示方式，局部放大，打印曲线，报告打印前在屏幕上模拟显示，所见即所得。具有自动判断断裂、自动返回等功能；具有多种保护方式，可使试验运行安全可靠。下置油缸并配有液压自动夹具，从根本上解决了试样打滑的问题，同时也大大减轻了操作人员的劳动强度。试验机软件可实现三闭环控制，即力值、位移、变形控制。

三、重要技术参数

试验力最大试验力（kN）100～2000

有效测量范围（%FS）1～100（全量程不分档）

示值精度（%）±1.0

力值分辨力1/300000（全量程一个分辨力）

测力传感元件高精度轮辐式负荷测力传感器

活塞工作行程（mm）：200   3：250

活塞速度（mm/min）：0~100   ：0~80   1：0~70

位移测量范围（mm）：0~200   ：0~250

示值精度（%）±1.0

分辨力（mm）优于0.01

传感元件光电式位移传感器

引伸计标距（mm）L=50

量程（mm）ΔL=25

示值精度（%）±1.0

有效测量范围（%FS）1~100

分辨力（满度/码）1/300000

控制参数

控制方式试验力、变形、位移三种全闭环控制；三种方式在试验过程中可平滑转换

应力速率范围（MPa/s）2~65

应变速率范围/s0.00025～0.0025

控制精度（%）±1.0

恒试验力范围%FS1~100

控制误差（%）±1（1~10%FS）、±0.5（10~100%FS）

试验空间净宽度（mm）：360   ：480   ：590   ：600   N：700

最大拉伸空间（mm）：630   ：750   ：600   ：950  N：1100

最大压缩空间（mm）：580  ：650  ：500   ：830   ：1000

夹持范围圆试样直径（mm）：Φ6～22   3：Φ10～25   ：Φ13～40   ：Φ15~60    ：Φ20~70

扁试样厚度（mm）：0～18   ：0～20  ：0～30   ：0~40

扁试样宽度（mm）：≤50   ：≤70   ：≤75   ：95

上、下压板尺寸（mm）：Φ100球面  ：205×205   ：240×240

弯曲装置弯曲支距（mm）：50~400  ：35~500  ：65~600   ：65~600

弯头直径（mm）：φ30   6：φ30

支座宽度（mm）：100   ：140

支座高度（mm）：100   ：100

工作电源（380V）100kN：1.5kW   300kN：2kW   600kN：2kW   1000kN：2.5kW   2000kN：5kW
