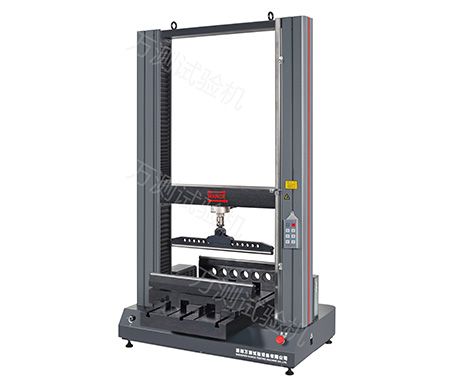

微机控制瓷砖抗折试验机是电子技术与机械传动相结合的新型材料试验机，它具有宽广准确的加载速度和测力范围，对载荷、变形、位移的测量和控制有较高的精度和灵敏度，还可以进行等速加载、等速变形、等速位移的自动控制试验，并有低周载荷循环、变形循环、位移循环的功能。

该系列机型采用单空间结构，试验空间在下空间，主要适用于瓷砖的抗折试验，具有应力、应变、位移三种闭环控制方式，根据GB及ISO、JIS、ASTM、DIN等国际标准进行试验和提供检测数据。

主要功能：

1、主机特点：

·底座和立柱一体化结构，整体用铸铁铸造与加工，主机架的刚度高，有效的提高了试验的稳定性。

·采用订制的无间隙滚珠丝杆，采用德国全套进口工艺，精度E级,刚性高。

·进口交流伺服电机驱动，精度高，响应快。

·采用电机与减速机直连结构，噪音小，维修简单、方便。

·美国进口传感器，精度高，稳定性好。

·除电源接口外，其它接口一律采用标准USB式接口，即插即用接口此种接口可实现热插拔，即具有即 插即用功能。接口特性可由软件在线设置。使得各接布局工整合理，插拔方便。

·超大的试验宽度，最大限度满足客户需求。

·具备完善的限位保护、超载保护、急停等安全保护功能。

·前卫设计，外形美观。

2、控制器特点：

·采用高速DSP平台，其高集成度、强大的控制、数据处理能力、高可靠性，是采用其它处理器的试验机所无法比拟的。

·基于DSP的全数字闭环控制与测量系统是我公司自主研制开发的试验机新型电气控制系统。它是集数据采集、数据处理及过程控制于一体的数字闭环控制系统，采用全数字的力、变形、位移三闭环控制。

·力、变形的测量分辨率达到满量程的1/350000。

·全程不分档，试验力示值分辨力高，比分档更为优异，避免了量程转换时的冲突，测量范围内的各点精度均相同。

·采用先进的神经元自适应PID控制算法，可实现对所有测量通道的闭环控制。

·具有传感器自识别功能。

·具有完备的试验机测控及数据处理单机功能，同时具有强大而完备的网络管理功能。

·提供了多种前沿的、强大的人机交互方式。

3、软件特点：

·全中文的Windows平台下的试验软件，具有很强的数据和图形处理功能， 可即时打印出完整的试验报告和试验曲线。

·开放式的试验方案，客户可以根据试验标准的需要编写试验方案。

·动态显示：力、位移、速度、变形及试验曲线实时动态显示在屏幕上。

·开放式的试验报告，客户可以根据自己的需要编辑报告格式，生成各种个性化的试验报告，同时可将报告导出到EXCEL文件当中，方便用户对报告进行二次编辑。

·强大的权限管理功能，管理员可根据不同层次的试验人员分别开放对应的软件功能，大大降低了由于操作人员人为操作原因造成设备使用不正常。

·强大数据管理功能，可对16路模拟通道、8路数字测量通道、RS-232/485总线测量设备、CAN总线测量设备进行实时数据采集及整理。

·完善的数据查询功能，用户可根据试验结果的信息如编号、日期、试验方案名称等进行组合查询。

·丰富的曲线分析功能，软件可自动在曲线上标记特征点，并可以对曲线进行任意倍数放大缩小以及曲线遍历等操作。试验过程中可实时显示多种不同类型的试验曲线；试验结束后可选择手动定义上、下屈服点等操作，极大地方便了用户进行数据分析。

·自定义参数单位功能。用户可根据需要进行单位设置。软件可自动对所有采样数据、结果计算、报告输出等进行基本单位与自定义单位转换。

·具有软件限位保护、行程限位保护、满量程过载保护功能。

满足标准：

GB/T 3810.4 《陶瓷砖试验方法断裂模数和破坏强度的测定》

满足GB、ISO、ASTM等对于瓷砖抗折试验的要求

主要技术参数

产品应用

微机控制瓷砖抗折试验机是电子技术与机械传动相结合的新型材料试验机。
