三箱气体式冷热冲击试验箱是由高温蓄热箱,低温蓄冷箱和产品测试箱三箱式全并而成，试验时待试验的产品摆放于测试箱隔层架内，通过风门切换达到迅速完成高温、低温交替温度冲击的效果。

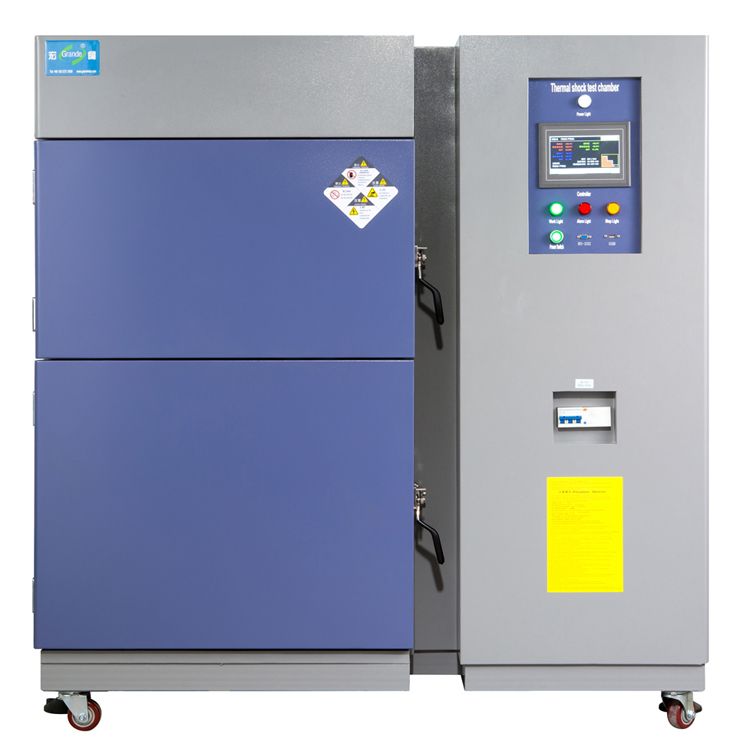

三箱气体式冷热冲击试验箱
产品简述：采用日制原装进口彩色触控LCD中英文微电脑温度控制器。无纸式记录功能，具有即时显示温度冲击试验变化之曲线图记忆双重功能。
高程式记忆容量，可设定储存120组程序，最大循环设定9999回，每段时间最大设定9999小时59分。具有RS485通信界面装置，可与计算机连线操控/编辑/记录及二组动态节点，使用便捷。执行冷热冲击条件时，可选择2区或3区之功能。具备全自动，高精度系统回路，任一机，件动作，完全由PLC锁定处理。机件故障具有自动回路
三箱式冷热冲击试验箱是由高温蓄热箱,低温蓄冷箱和产品测试箱三箱式全并而成，试验时待试验的产品摆放于测试箱隔层架内，通过风门切换达到迅速完成高温、低温交替温度冲击的效果。
产品描述：
三箱气体式冷热冲击试验箱是由高温蓄热箱,低温蓄冷箱和产品测试箱三箱式全并而成，试验时待试验的产品摆放于测试箱隔层架内，通过风门切换达到迅速完成高温、低温交替温度冲击的效果。
产品用途：
三箱气体式冷热冲击试验箱常用于LED，电子，手机，材料、涂层、镀层等作相应的气候环境加速试验。以便对试品或试品试验行为作出评价。
工作原理：

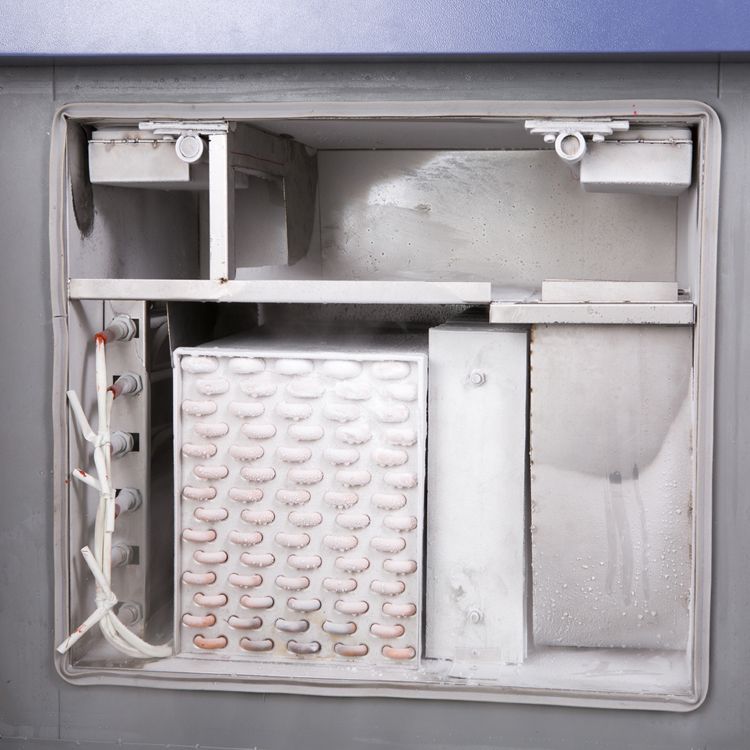

1、低温储存箱：箱内温度状态由风道中的加热器、蒸发器以及风机的工作状态决定。经过膨胀阀节流流出的制冷剂进入工作室内蒸发器后，吸收工作室内热量并气化，使工作室温度降低；气化后的工质被压缩机吸入并压缩成高温、高压气体进入冷凝器中被冷凝成液体，再经筛检程式，最后通过膨胀阀节流后，重新又进入工作室内蒸发器中吸热并气化然后再被压缩机吸入压缩。如此往复回圈工作，使工作室温度降到设置的温度要求
2、高温储存箱：中央控制器从感温元件检测即时信号，与设定温度信号进行比较，得到比较信号，由仪表PID逻辑电路输出信号控制固态继电器的导通或关断的时间比例调节加热器输出功率大小，从而达到自动控温的目的。
3、冲击温度测试箱：由仪表自动控制高低温气阀，在低温或高温储存室之间切换，分别与高温箱或低温箱形成闭路空气循环系统，迅速达到试验的目标温度。
试验箱内温度状态由风道中的加热器、蒸发器、及风机的工作状态决定。试验箱工作室内采用强制轴流“散性”式回圈风工作，可以大大提高设备运行的波动度、均匀度等参。
4、热震中产生的化这变化或物理伤害是热胀冷缩改变或其它物理性值的改变而引起的，采用TST系统，各类产品才能获得完全之信赖。热震的效果包括成品裂开或破层及位移等所引起的电化学变化，TST系统的全数位自动控制，将使您操作简易，得心应手。
技术规格：Technical Parameters:
| 型号 | GTTS-050 | GTTS-080 | GTTS-108 | GTTS-216 | GTTS-252 |
| 体积Volume(L) | 50 | 80 | 108 | 216 | 252 |
| 测试箱尺寸TestzonesizeW*H*D(mm) | 360*400 *350 | 400*500* 400 | 400*600* 450 | 600*600* 600 | 600*700* 600 |
| 外箱尺寸ExteriorchambersizeW*H*D(mm) | 1520*1820 *1420 | 1650*1920* 1420 | 1720*1920* 1560 | 1700*2250* 1820 | 1700*2350* 1820 |
| 预热温度范围Preheattemperaturerange | +80℃～+200℃ |
| 预冷温度范围Precooltemperaturerange | -10℃～-40℃； -10℃～60℃； -10℃～-70℃ |
| 测试温度范围Testtemperaturerange | +60℃～+150℃;-10℃～-40℃;-10℃～-55℃;-10℃～-65℃ |
| 性能Performance | 温度波动范围Temperaturefluctuation | ±2℃ |
| 温度恢复时间Temperaturerecovertime | 3～5min |
| 升温时间Heating time | 150(℃) | 150(℃) | 150(℃) | 150(℃) | 150(℃) |
| 30(min) | 40(min) | 40(min) | 40(min) | 40(min) |
| 降温时间Cooling time | -40 -50 -65 | -40 -50 -65 | -40 -50 -65 | -40 -50 -65 | -40 -50 -65 |
| 60 70 80 | 70 80 90 | 80 90 100 | 90 100 10 | 100 110 120 |
| 材料Material | 外箱材质Exteriorchambermaterial | 不锈钢板粉末涂层Stainlesssteelplate+PowerCoated |
| 内箱材质Innerchambermaterial | SUS304不锈钢镜面板SUS#304stainlesssteelplate |
| 隔热材质Insulation | PU玻璃棉PU&Fiberglasswool |
| 系统System | 循环系统Circulation system | Siroco的风扇Siroccofan |
| 加热系统Heatingsystem | 铬钢条线加热器SUS#304stainlesssteelhigh-speedheater |

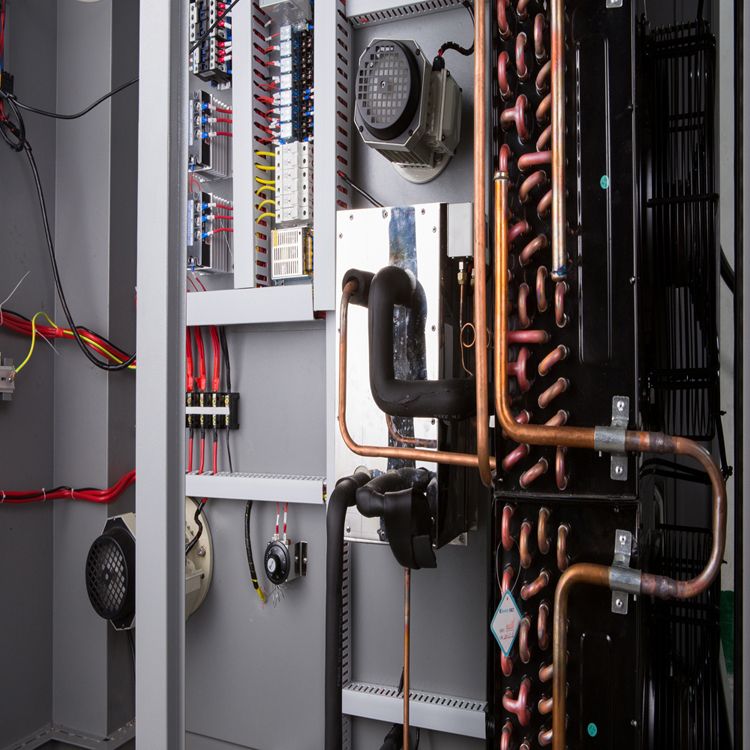

| 制冷系统Cooling system | 进口泰康压缩机(或德国比泽尔压缩机)+翅片式蒸发器+风冷(水冷)冷凝器 Imported compressor,Tecumseh compressor(or Bizer Compressor),finned type evaporator,air(Water)-cooling condenser |

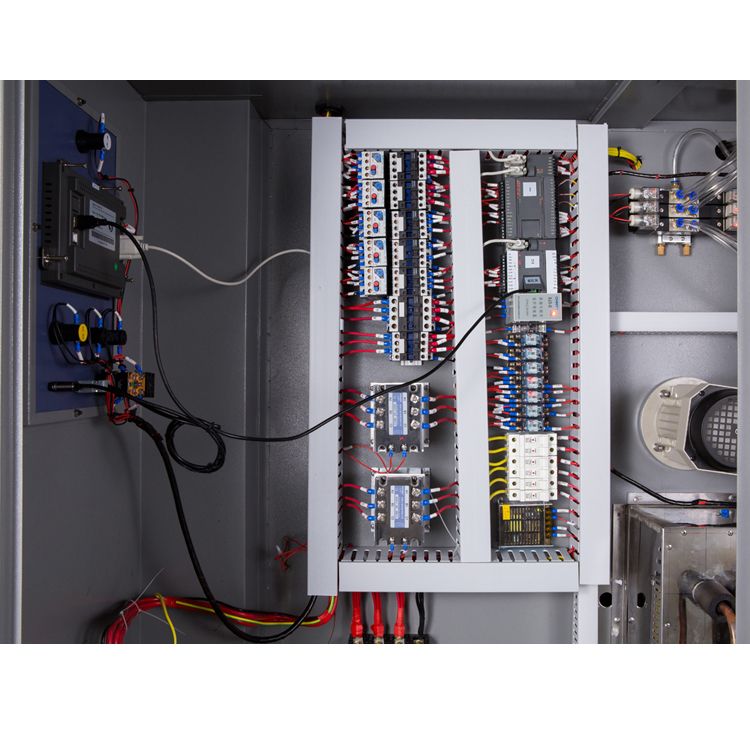

| 控制系统Controller | TEMI990，8226，8227，8229 |
| 附件Accessories | 真空玻璃观察窗，通电测试孔(50mm) 1个,控制状态指示灯，室内灯，隔层架(2个，高度可自由调节), 纱布5片，产品说明书1套 Multi-layer vacuum glass observation window,Cable port(50mm),Controlling status indicator lamp,Chamber light,Specimen loading shelf(2pcs,position adjustable)，Guaze 5pcs,Operation manual 1 set. |
| 保护装置 Safety protection device | 保险丝，过热保护断路器，压缩机过载保护，控制系统过载保护，过载指示灯。Fuse，Over-heat protection circuit breaker,Compressor overload protection,Control system overload protection,Overload indicator lamp. |
| 电源 Power supply | AC 1Ψ220V；3Ψ380V 60/50Hz |
| 功率Power(KW) | 20 21 22 | 21 22 23 | 22 23 25 | 28 35 45 | 30 40 50 |
| 定制服务Customized service | 欢迎定制非标特殊要求Welcome to Non-standard,Specail requirements,OEM/ODM orders. |
追加配置
Optional accessories
1，温度自动记录仪 Temperaturerecorder
2, LN2快速降温系统 LN2 fast cooling-down system.
3，RS-485之标准通讯界面装置，可与个人电脑(PC)同时连线多级控制及管理操作记录软件。
RS-485 interface can be linked to Personal computer(PC) and achieve multi-level control & recording software management.
5℃/分,10℃/分,15℃/分,20℃/分,25℃/分,RAMP之功能
5℃/min,10℃/min,15℃/min,20℃/min,25℃/min,RAMP Function.
