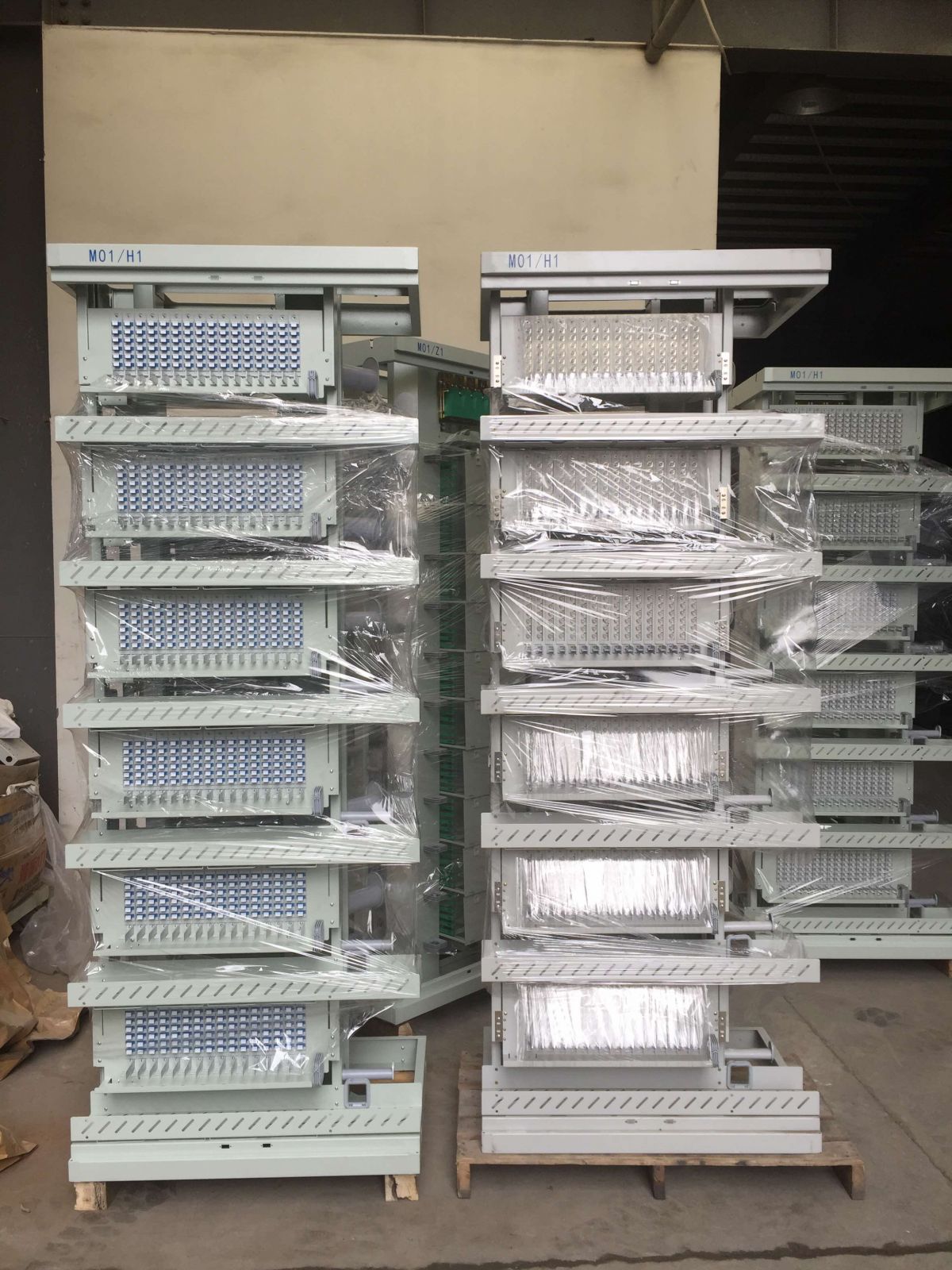

576芯光纤配线柜 720芯光纤配线架，四网合一光纤配线架配线柜，迎合市场运营要求设计，尺寸灵活多，容量更多，三网、四网部分分光插槽无限变化。

三网合一综合布线光纤配线柜 光纤配线架开放式光配架ODF光纤配线架 硕石ODF光纤配线柜 硕石终端配线架 终端配线柜 硕石光通信配线柜 光通信配线架 网络机房光纤配线柜 硕石网络机房光终端配线柜

光纤配线柜组成：架（柜）体、光缆引入单元、过纤单元、熔配单元（含熔接配线一体化模块、适配器、集成尾纤及附件）、硕石通信安装附件。

结构特点说明：

硕石供应光纤配线架（柜）外形尺寸为2000（高）×800（宽）×400mm（深） 、2200*840*600、2000*800*300

光纤配线架（柜）设备安装尺寸采用19寸标准设计，通用性好，可满足

各种设备的安装要求；

l1、可上进缆或下进缆且全正面化操作，使用方便；

l2、硕石通信专业设计：模块化，容量大（配线容量为576芯、720芯），密度高，操作方便；足够的光缆引入空间及固定位置（引入光缆根数为16根），满足多

根、小芯数光缆引入的要求；

l 3、适配器安装倾斜30°角，避免弧光直射入眼并保证光纤弯曲半径；独特的走纤及盘储结构设计，既满足光纤走纤曲率半径及光纤盘储的要

求，又能避免跳纤交叉；完善的接地装置、安全可靠；

l 4、走纤路由标识清晰、完善，方便维护与管理；

使用环境要求：

Ø 5、工作温度：-5℃～+40℃

Ø 6、工作相对湿度：≤85%（+30℃ ） Ø 大气压力：70Kpa～106Kpa b) 外观：

Ø 7、涂覆层表面应光洁、色泽均匀、无流挂、无露底，钣金件表面无毛刺、

锈蚀等缺陷；

Ø 8、结构件不得有毛刺、扭曲、划碰伤等缺陷；

Ø 9、塑料件表面应光洁，颜色均匀无明显差异，无裂纹、划伤； c) 光电性能：

Ø 10、光纤连接器插入损耗与回波损耗：

Ø 安装方式：采用膨胀螺丝与地安装

高压防护接地装置 （硕石通信专业制造）

架（柜）体高压防护接地装置与架（柜）体间绝缘，绝缘电阻不小于1000MΩ/500V（直流电）；

架（柜）体高压防护接地装置与架（柜）体间耐电压不小于3000V（直流电）/1min不击穿、无飞弧；

架（柜）体高压防护接地装置与光缆中金属加强芯及金属护套相连，地线的截面积应大于6mm2；

架（柜）体高压防护接地装置与地相连的连接端子的截面积应大于35mm2； 架（柜）体高压防护接地装置应能可靠接地，接地处应有明显的接地标识；

硕石通信供应产品：光缆交接箱，三网合一光纤箱，光纤配线箱，ODF单元箱，ODF光纤配线柜，束状尾纤，光纤跳线，光纤适配器，光纤面板盒，各种光纤网络线环等。
