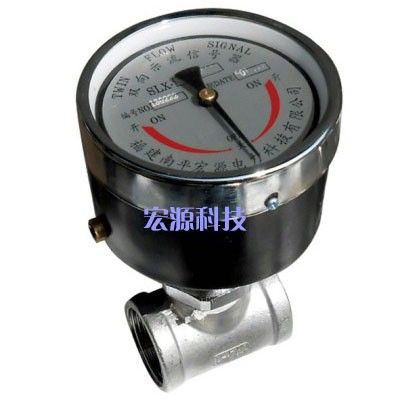

SLX双向示流信号器是用来监视管路中的水流流量，当流量达到设定值时发出电信号，反馈到保护系统或控制流量的系统中去，从而保护主设备能正常工作。在现场还可通过观察指针的偏转程度来判断水流情况。双向示流信号器设计成双向指针型，也适应有反向冲水系统。

技术参数

· 介质压力小于1MPa，管路介质经过过滤的无腐蚀性工业用水

· 环境温度0.5～40℃、相对湿度小于95%

· 信号开关功率100w；额定电压DC220V、3A；AC220V、5A

· 安装于室内，周围无爆炸腐蚀金属和破坏绝缘的气体或尘埃

· 用户可在一定范围内调整流量动作值

· 进出口管路长应有5～10倍管径直管段水平安装

产品特点及工作原理

本示流信号器主要由喷嘴系统、杠杆、微动开关及指示部分组成。水流经过喷嘴系列压差使杠杆摆动，的那个水流量超设定值时，杠杆克服弹簧力使微动开关发出正常信号。此时指针向开的位置；当水流流量低于设定值，液流力小于弹簧力，弹力使微动开关动作发出低流量信号，此时指针指向关的位置。采用端面指针式设计，观察直观、造形美观。
