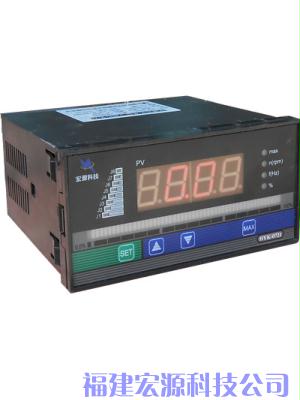

HYD型转速信号测控装置采用工业控制模块和外围芯片组成，适用于水轮发电机组的转速或频率测量和控制。可现场显示，并提供标准模拟量输出和可调报警继电器接点输出。

◇ 特 点

nHYD型转速监控装置集频率表、转速表、转速继电器、转速测试仪表于一体，是多用途转速监控仪表；

n转速测量采用了变闸门测周期的先进测量原理，具有测量精度高，实用性强的特点；

n装置测控精度只决定于晶振的误差和稳定性，因此转速接点出口值可保持长期运行而不变化；

n转速接点输出采用回差闭锁方式防止波形畸变引起的输出误动作；

n该装置还具有标准4～20mA电流输出，或RS485 Modbus通讯串口输出，可以方便的与水电厂计算机监控系统连接。

◇ 主要技术参数

n输入信号：永磁机信号或发电机PT信号；

n测频范围：0.1～99.9Hz；

n输入信号(电压)：0.5～250VAC；

n测量精度：0.1%±1；

n输出信号：五路、六路、七路、八路、九路、十路中心转速为5%Ne、(15%Ne)、35%Ne、 80%Ne、 95%Ne、99%Ne(100%Ne)、110%Ne、120%Ne、130%Ne、140%Ne(可在该设定值范  围内任意调整)；

n最大值记忆：按面板上最大值按钮，即可将本次开机当前时刻的最高转速百分比显示出来，按复位按钮即可清除；

n输出接点：J1～J10可由用户在所定范围内整定。

n输出接点容量：5A/220VAC、3A/220VDC

n显示方式：4位LED显示，即可在频率与百分比，转速之间切换显示；

n模拟量输出：4-20mA(对应于机组转速0%Ne～200%Ne)

n通讯输出：RS485Modbus串口输出；

n供电电源： 交直流通用110V～220V；

n功耗：小于10W；

n中心频率(即永磁机频率)0～100Hz可调，出厂时为50Hz；

n具有断电报警功能;
