B、X系列摆线针轮减速机是一种应用行星传动原理，采用摆线针轮啮合，设计先进、结构新颖的减速机构。这种减速机在绝大多数情况下已替代两级、三级普通圆柱齿轮减速机及圆柱蜗杆减速机，在军工、航天、冶金、矿山、石油、化工、船舶、轻工、食品、纺织、印染、制药、橡胶、塑料、及起重运输等方面得到日益广泛的应用。

一、B、X系列摆线针轮减速机产品特点

1. 传动比大。一级减速时传动比为1/6--1/87。两级减速时传动比为1/99--1/7569；三级传动时传动比为1/5841--1/658503。另外根据需要还可以采用多级组合，速比达到指定大。

2. 传动效率高。由于啮合部位采用了滚动啮合，一般一级传动效率为90%--95%。

3. 结构紧凑，体积小，重量轻。体积和普通圆柱齿轮减速机相比可减小2/1--2/3。

4. 故障少，寿命长。主要传动啮合件使用轴承钢磨削制造，因此机械性能与耐磨性能均佳，又因其为滚动摩擦，因而故障少，寿命长。

5. 运转平稳可靠。因传动过程中为多齿啮合，所以使之运转平稳可靠，噪声低。

6. 拆装方便，容易维修。

7. 过载能力强，耐冲击，惯性力矩小，适用于起动频繁和正反转运转的特点。

二、B、X系列摆线针轮减速机技术规格

1 机型号:

按传动比分为:一级、二级、三级。

一级有十三种机型：0，1，2，3，4，5，6，7，8，9，10，11，12。

两级有14种机型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。

三级有8种机型：420，742，842，853，953，1063，1174，1285。

按结构型式分为：卧式、立式、双轴型、直联型四种。

2、传动比：

一级减速的传动比有：9，11，17和21，23，25，29，35，43，47，59，71，87。

两级减速的传动比有：99，121，187和289，319和385，473，493，595，649，731和841，1003，1225，1505和1849和2065，2537，3045，3481，5133。

三级减速的传动比有：5841-658530

功  率： 0.18～55kW

扭  矩： 80～22000N.m

传动比： 9～7569

备  注： 可底脚、法兰安装可配各类电机或双轴型

详细内容：

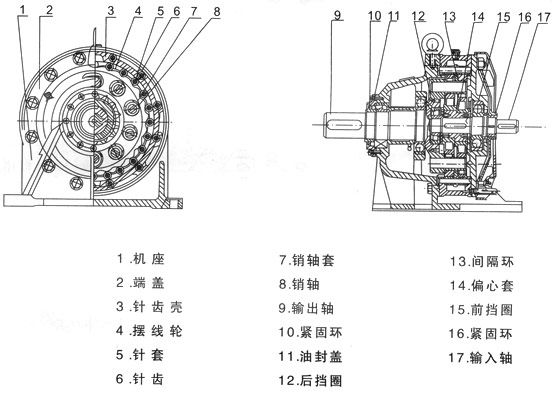

1、结构原理：行星传动,采用摆线轮与针齿内啮合, 形成少齿差内啮合减速机构，把输入转速同轴 反向传出并进行减速。

2、 特点：速比高,采用行星传动原理体积小，无 轴向力。

3、 安装型式和输出方式：底座式、法兰式、实心 轴输出。

4、 输入方式：直联电机、实心轴、法兰式输入。

5、 减速比：一级9～87、二级99～5133。

6、 平均效率：一级90%、二级88%。
