脉冲场电泳Rotaphor 6.0

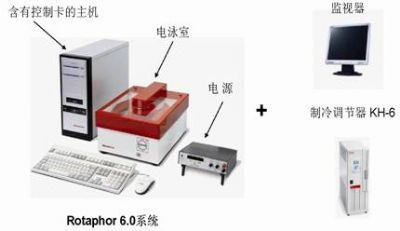

脉冲场电泳（PFGE，Pulsed Field Gel Electrophoresis）是一种分离大分子DNA的方法。基于这一技术Biometra开发出具有专利技术的旋转脉冲场电泳系统——Rotaphor 6.0系统。

Rotaphor 6.0的原理

Rotaphor 6.0采用专利的旋转脉冲场（ROFE，Rotating Filed Electrophoresis），如图1所示电极安置在转子上，由转子带动电极以任意角度旋转，产生均一的重复电场（如图2）。在脉冲场凝胶电泳中，电场不断在两种方向（有一定夹角，而不是相反的两个方向）变动。由于DNA分子带有负电荷，会朝正极移动。相对较小的分子在电场转换后可以较快转变移动方向，而较大的分子在凝胶中转向较为困难。因此小分子向前移动的速度比大分子快，最终达到分离的目的。

Rotaphor 6.0的特点

• 专利的旋转脉冲场，独特新颖的脉冲场设计，由转子带动电极以任意角度旋转，产生均一的重复电场；分离范围大，可分离长达8Mb的DNA片段；分辨率高，可轻易地分辨线性和环状的DNA，对大的环状DNA分离效果更佳；

• 功能灵活，可应用CHEF、FIGE、PAGE和ROFE等大分子DNA分离方法；

• 缓冲液控制系统，Rotaphor电泳池内置缓冲液循环泵与外部的制冷调节器相连，它通过软件精准控制和监测缓冲溶液的温度，保证电泳时恒定的温度和离子平衡

• 易于操控，独有的软件控制，操作简便，无限量内存空间，可建立自己的数据库；除了自定义程序外，软件自带17个分离各种片段范围的预设程序，并附实图参考

Rotaphor 6.0脉冲场电泳的应用领域

• 生物、微生物种系鉴定；分子流行病学的研究

• 基因组文库或大片段质粒的研究；疾病基因的定位

• 基因物理图谱绘制，RELP分析和DNA指纹图谱分析

• 程序性死亡研究，DNA的损伤和修复研究

• 自定义程序外，软件自带17个分离各种片段

Rotaphor 6.0的参数

凝胶室

• 由14个铂金电极组成的旋转电极可以自由旋转

• 角度设置范围：95-160度，步进值1度

• 内置的缓冲液循环泵

• 内部冷却回路，接于外置温度控制器

• 温度敏感探头

• 最多2.4L缓冲液

• 丙烯酸透明玻璃安全盖（当盖子抬起时自动切断电源）

• 尺寸：35 x 47 x 25 cm（W x D x H）

胶板

• 可调整水平的支角

• 20 x 20 cm凝胶尺寸

• 最大18cm电泳距离

• 18齿梳子，制胶厚度为5mm，最大上样品量60μl；可选25/40/50齿的梳子，18孔（用于液体样品）

• 制胶框

控制器

• 个人计算机，操作系统Win XP，256M内存，40G硬盘，40X光驱

• Rotaphor电泳槽控制界面

• 预装Rotaphor 6.0控制软件

Rotaphor 6.0控制软件

• 17组优化程序，可用于分离100bp-6，000kb的DNA样品

• 可根据分离样品类型将电泳程序分类

• 非常方便地调整各种参数（电极角度、电压、脉冲时间）

• 用于电泳的程序电压范围0-225V（0-8.5V/cm）

• 电泳缓冲液温度精确控制（5-22℃）

• 针对每一组电泳程序，都会有相应的实际电泳结果照片显示

• 用户分组和密码控制

• 全面的在线帮助

• 用户手册

电源

• 电压：0-300V

• 电流：0-450mA

• 尺寸：52mm x 222mm x 202mm（H x W x D）

• 重量：1.7 kg
