慢应变拉伸速率腐蚀测试系统

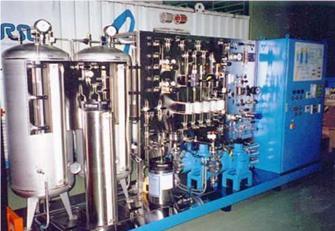

慢应变拉伸速率腐蚀测试系统图片
产地:其他国家
索取资料及报价
产品介绍

仪器简介:

SSRT/Constant Load/Low Cycle Fatigue测试高压釜系统 SSRT/CL/LCF系统包括一台电脑控制的机电运转负载装置,该装置被用于控制SSRT,恒载荷和低周期疲劳测量单元。化学环境、温度和压力的影响研究在高压釜中进行。电脑控制步进马达和传动装置对试样加载。操作者通过专用电脑软件指定位移速率或加载速率。测压传感器测量负载值并显示在专用电脑软件上。电脑自动存储位移和加载数据,数据可以进一步用ASCII格式处理。该SSRT测试仪器符合 ASTM Practice G129的要求。在恒定载荷模式时,测压传感器的反应作为反馈信号输入电脑软件控制马达。换句话说,电脑软件控制位移,使测压传感器的测量值等于操作者指定的加载设定值。低频率周期疲劳测试也能通过仪器设定实现。循环周期载荷可以通过负载和压力控制实现。加载的形式可以是不规则(特例:锯齿形)或正弦波类型。最高频率取决于振幅但是合理的频率大概为0.02Hz。在循环加载中最大载荷为30kN。有三种类型的样品座(圆形拉伸、平面拉伸和1断面样品)满足ASTM Test Method E8表述的要求。技术参数:

50kN加载装置: *最大载荷:50kN; *不锈钢传动加载装置; *最大位移50mm; *Nokeval 2041载荷测量放大器,精度:全量程0.05%,分辨率:1N; * Mitutoyo Digimatic 位移传感器,测量长度:50mm,精度:±3 µm,精度:1 µm; *通过步进马达获得精确运动迹象; *材料:关键部位为Hastelloy C-276,其他为不锈钢AISI 316; *绝缘(锆陶瓷)样品支座为: *圆形拉伸样品Ø 3.8 mm and Ø 6.35 mm with 25 mm test length

*平面拉伸样品max. 6 mm (thickness) x 6.25 mm (width) x 25 mm (test length)

* 1 断层样品。 *最大操作压力20MPa

*最大操作温度350℃ *体积:最小4升 *SSRT软件测量温度和压力 *高压釜和釜盖材质为固态合金/镍基C-276, *电动升降盖易于处理沉重的高压釜盖和SSRT装置 *八角金属-金属釜盖密封器(不锈钢AISI 316)端口: *水入口和出口阀(合金 C-276) *排水阀(AISI 316) *排气阀(AISI 316) *高压釜底部参比电极(堵塞式)连接端口 *导通孔(8线),针对PD丝,工作电极和对电极,材质AISI 316不锈钢容器加热系统 *加热带4000W

*通过陶瓷绒绝热,陶瓷绒上覆盖不锈钢板 *温度控制器,通过RS485由电脑控制 *带合金C-276保护管的A级Pt-100温度传感器 *表面热电偶(-40℃ - +600℃) - 电气元件和温度控制器装配在电器柜中尺寸高压釜安装在带可调橡胶脚的不锈钢平台上 Length ~ 940 mm;Width ~ 730 mm;Height ~ 1 800 mm;Weight ~ 400 kg

对外连接 *连接功率(最大功率)大概4.5kW,3相 400V/50Hz

- 所有电缆线长5米,其他长度可定制。

主要特点:

备件 *10片八角釜盖金属密封条AISI316

*5套拉杆密封条和支撑环 *1套釜容器密封螺栓和螺纹润滑油 *1对额外氧化锆零件,用于绝缘样品 *1根A级Pt-100传感器,用于釜温度测量 *100片Goretex清洗片,用于导通孔线高压釜的测试证明和设计认证本压力容器是根据欧洲压力容器指令PED97/23/EC进行生产和设计的,并得到芬兰压力容器认证机构检查和接受的。文件将包括符合EN 50049/3.1B的材质证书,专门针对压力容器材质的质量检查和超声波检查材料所有计算和绘图使用英语。结构检查和压力测试提供英文报告。高压釜容器出厂前将经过检查和测试。电脑控制SSRT/恒定加载装置额外特点通过电脑测量和控制电子元件 *通过电脑软件设置和控制载荷及应变率测试参数; *拉杆速度:∼6•10-7 mm/s - ∼9•10-2 mm/s

*电脑测量载荷和位移 *从软件数据能精确测定样品断裂的时间 *载荷也可以通过数字电子元件单独显示 *安全电路:单独位移极限接触点用于超负荷保护 *通过SSRT软件管理温度和压力数据 *位移测量数据可以通过Mitutoyo Digimatic位移传感器得到电脑硬件和加载装置软件电脑硬件 *IBM compatible Pentium 4, ≥3 GHz (e.g. Compaq / HP)

*RAM 512 MB, hard disc ≥ 80 GB

- TFT 19” colour display

Cormet SSRT 软件在Windows XP环境下运行 *慢应变速率,恒定载荷和周期疲劳测量 *电脑设置和控制加载和位移速率 *实时显示图表(载荷和延长对时间表,压力对延长表等)和测量值 *可以放大,存储(WMF/剪贴板)和打印图表 *样品定义和参数设定表屏幕 *数据可以转化成ASCII数据文件格式,进一步用EXCEL等数据表程序处理 *每次测试前,可以手动或自动设置测试起始力
