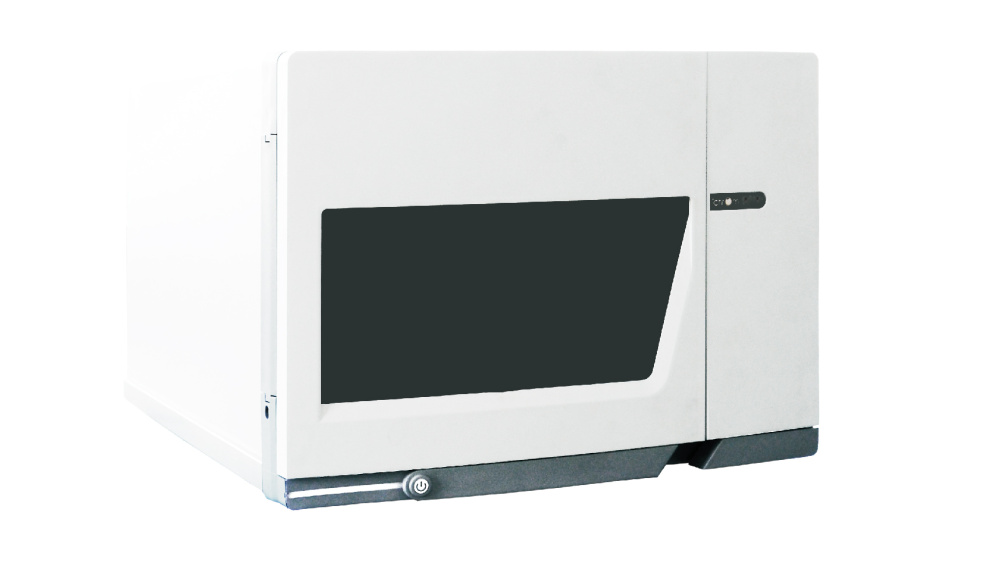

ASF 5110自动进馏器（AutoSampler & Fraction Collector）是在“十二五国家重大科学仪器设备开发专项（2012YQ120044）”支持下，自主研制的具有自主知识产权的，集自动进样、馏分收集为一体的全新自动化设备。

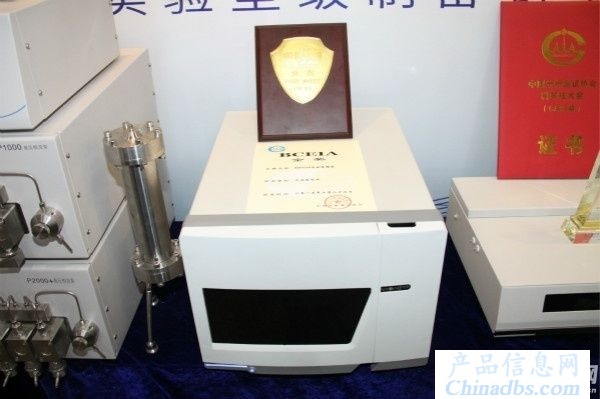

ASF 5100自动进馏器以独特的技术特点及创新点荣获北京2016BCIEA 金奖。

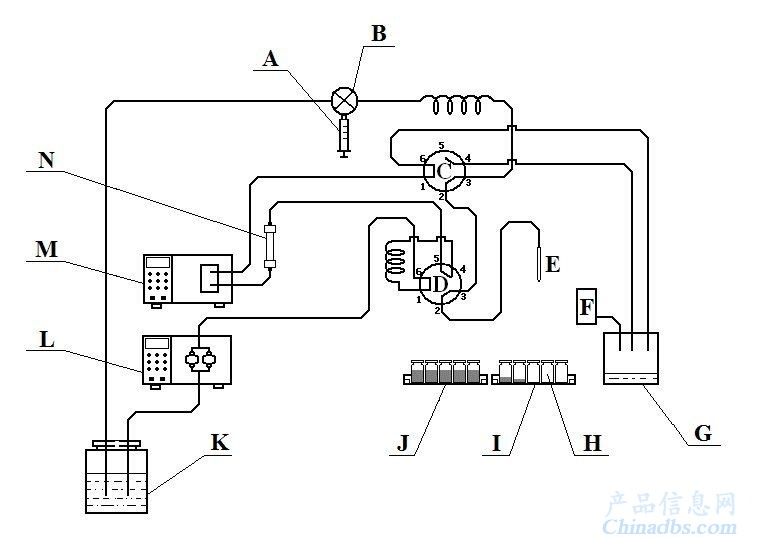

ASF5110原理图

A-样品注射器；B-多位切换阀；C/D-二位六通阀；E-样品针；F-清洗体；G-废液池；

H-样品瓶；I-收集托盘；J-样品托盘；K-流动相；L-泵；M-检测器；N-色谱柱

ASF5110性能指标

技术特点

1)多种模式自由选择：独立自动进样器、独立馏分收集、馏分收集-自动进样器、自动进样器-馏分收集-进样器。

2)自动进样器模式：范围：0-100μL；进样重复性：RSD＜0.5%；线性：＞0.999；样品残留：＜0.01%。

3)馏分收集器模式：反应时间：30ms；收集瓶体积：最大4mL；收集方式：按设定时间列表收集。

创新点

1)一台仪器，既可以实现单独的自动进样和馏分收集功能，也可以实现馏分收集-自动进样、自动进样-馏分收集-自动进样的复合功能；大大提高了自动化程度，避免了实验过程中人为因素的影响；使得更高层次的自动化收集与分析成为可能，并可作为二维液相色谱系统的接口，衔接**维和**维的分析。

2)在设计方面，馏分收集、自动进样两种功能的集成化，减少了机械传导模块和电路控制模块的使用，降低了仪器的制造成本；同时也减少了不可控部件的数量，大大提高了仪器运行的可靠性。
