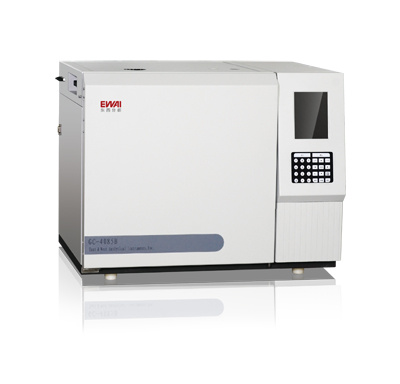

仪器简介：

GC-4085(配置Ⅱ型）全自动煤矿专用气相色谱仪是煤矿专用束管自动监测系统最为关键的核心部分。GC-4085(配置Ⅱ型）煤矿专用色谱仪系国家科技攻关科题，具有双柱箱分别控温、三柱并联同时进样及专用色谱柱和多种检测器互换的结构特点，并可以自动进样器与井下12-32路取气束管相连，通过微机控制与数据处理工作站实现样品自动巡回采样、预切、检测、气体含量超限自动报警和报表打印。实现实时监控煤层氧化自燃过程中气体的自动分析，提高早期预测预报自然发火的准确率、测定密闭火区内气体组份浓度的变化，判别密闭火区熄灭程度。符合《AQT1019-2006 煤层自然发火标志气体色谱分析及指标优选方法》标准要求。该系统集成化和自动化程度高、功能齐全，结构设计合理、新颖、操作简单，适用于各种分析流程的需要，具有分析检测精度高，分析周期短的优点，是一套适用的矿井火灾检测并适用于矿井气体全组份分析的系统。经煤炭工业部鉴定其技术性能指标优于我国煤矿使用的各种国产和进口色谱仪。主要特点：1、分析参数（气路、电路）调控自动化程度高，微机反控。2、十二通阀采用拉阀结构，减少了对气源压力的要求。不必附加大功率气源。3、具有高稳定性的主机全新整体设计：5.7吋大屏幕液晶显示可直接查看8路的温度、气体流量、压力等信息，更丰富直观。4、双柱箱、三套色谱柱及转化装置，达到分别控温。（专利号：ZL200620012498.4）二、主要功能和技术参数1. 操作全自动化：仪器由微机自动控制，实现1～32点（可扩展到32点以上）不间断循环采样，三柱同时自动进样和分析，同时自动打印分析报告，也可通过网络传输数据。2. 高稳定性：双氢焰、热导检测器、双柱箱、三柱并联，相当二台气相色谱仪的配置合为一体。双柱箱装置确保了在不同柱箱以不同温度分析一氧化碳、烯、烷烃等10种气体组份，确保了各分析组份的分离度，大大提高了分析速度和分析精度，确保了预测预报的可靠性。3. 安全和长寿命：三根预柱装置，防止三根分析柱被污染，能确保整套仪器长期不间断工作。4. 分析快速化：仪器安装有特殊的反吹装置，大大缩短每个分析周期时间。一次进样，在4～8分钟之内，完成常量O2、N2、Co、Co2和微量的Co、CH4、C2H2、C2H4、C2H6分析，为判断火灾迅速提供数据。10分钟之内完成常量O2、N2、CH4和微量的Co、Co2、CH4、C2H2、C2H4、C3H8的分析。5. 常规分析和巡回监测并存：对于某些特殊地点（未设置采样点）的地方，也可使用常规方法将气样用球胆采回实验室，完成常规分析。6. 自动/手动转换功能：通过此功能即可轻轻松松实现束管自动监测和高效的通用型实验室气相色谱仪的转换。7. 多功能：还可实现对矿井瓦斯气体组份、示踪六氟化硫、二氧化硫等组份的测试分析。8. 主要标志煤层自然发火进程的气体组份最小检测浓度：全组份：CO：0.5ppm

C2H4：0.1ppm

C2H2：0.5ppm

CO2 ：2.00ppmC2H6、C3H8：0.5ppmCH4 ：0.1ppm系统误差：1.0%三、A5085E系统分析软件特点：1、A5085E系统分析软件为GC-4085(配置II型）检测系统的配套专用数据处理软件及爆炸三角形软件。可运行于win98、win2000、winXP、vista、win7等系统。2、 24位高精度数据采集模块，提高了数据精度。3、有温度、阀的反馈控制功能。主要功能和技术参数如下：1. 自燃火灾预报功能：通过测定自然发火标志气体、烯烷比、链烷比的计算，及时准确地预测火源温度变化情况。2. 控制四通道24位A/D转换器，并空余一路通道备用。3. 气体含量超限自动报警。4. 分析数据、谱图、参数自动存储、打印。5. 具有联网功能，实现分析数据共享。6. 单点校正、曲线校正、多次曲线拟合方式。7. 峰识别及峰处理能力极强，采样精度高，对于小峰，拖尾峰、溶剂峰均可从容处理。8. 操作简便，重复性好，提供多种采样控制及事后处理手段，提供工作效率。10.采样频率：20次/S、30次/S、60次/ S。11.采样灵敏度：0.1mv/s12.量程：1V13.峰检测方式：峰高、峰面积。14.爆炸三角形软件能根据分析结果判别被测气体爆炸危险程度。
