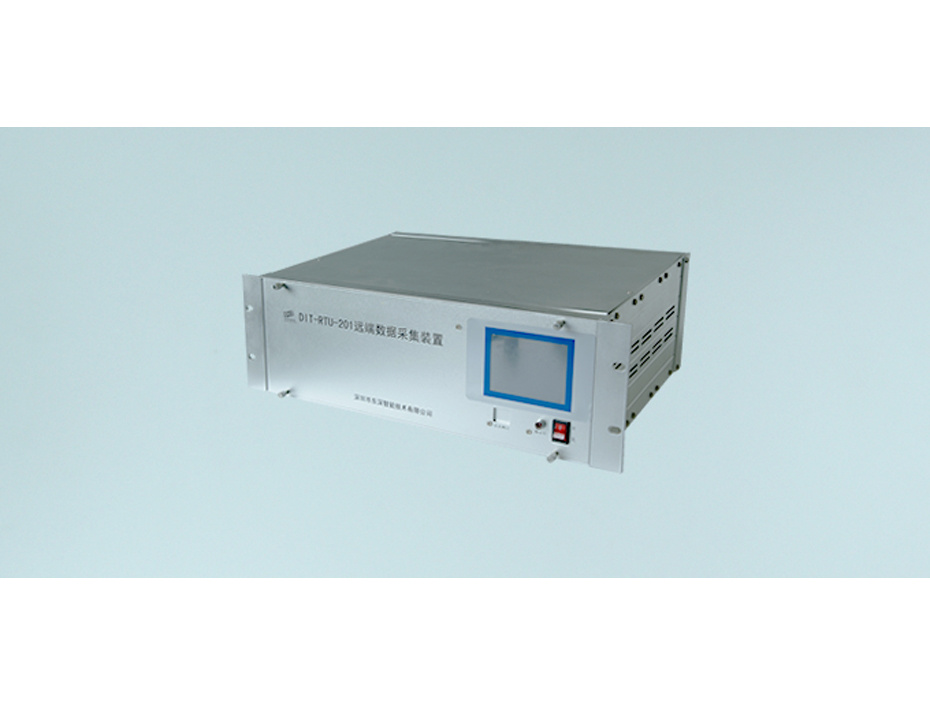

DIT-RTU-201远程综合测控终端应用于分散区域的水利设施(如泵站、排灌站，闸门等)关键信息远程采集和管理系统，主要包括水位，开关机信息，闸门开度及电量信息。设备通过GPRS/CDMA实现数据传输；友好的人机界面，提供TFT真彩液晶显示界面以及触摸屏操作，功能板插板式结构，现场维护方便快捷。

功能特点

支持GPRS通讯、RS485及RS232通讯接口；选配近距离无线通讯模块，可以将不方便布线的传感器数据通过无线方式采集；

通过触摸屏进行操作与设置，TFT真彩LCD以多种形式(文本、棒图、曲线、位图等)形象生动地显示现场的监测信息；

插板式结构设计，可以灵活配置各种功能板：输入调理板、模拟量采集板、开关量输入板、开关量输出板、通信主板等；

模拟量输入、开关量输入以及开关量输出通道数可自由配置，最多可以扩展到32路模拟量输入总通道和32路开关量通道；

选配无线数传模块，该模块可以配置为16路模拟量输入或16路开关量通道。

功能板说明

非电量输入调理板：每块板处理8路信号，信号类型为标准信号，即4-20mA或0-5V，每通道采用线性光耦实现全隔离(信号隔离、电源隔离和道道间隔离)和信号调理，这样每路外接信号都不需在装置外另配隔离模块；

电量输入调理板：每块板处理8路电量信号，可根据需要配置为8路交流电流通道或2路交流电压通道加6路交流电流通道；内置电流传感器和电压传感器；

模拟量采集板：每块板处理16路信号(调理板的输出)，以高性能MCU为处理核心，内部集成16路12位ADC；

开关量输入采集板：每块板处理16路外部无源开关输入信号(干节点)，输入信号与外部采用光电隔离；

开关量输出板：每块板配置为16路开关量继电器输出；

通信主板：产品的核心功能板，该板以ARM为核心，其主要功能有：管理、控制其他各功能板(如有无线数传模块还包括该模块)协调工作；

通过液晶和触摸屏设置系统信息和所有测点的相关参数以及通信参数；根据设置参数实时计算所有测点的物理量值，并以多种形式实时显示；

根据设定的通信策略通过GPRS、RS485、RS232以及以太网将实测数据发送出去。其中通信策略包括：定时发送和逢变必报，以及用户自定义的策略。
