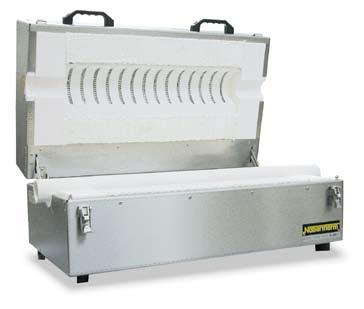

管式炉/水平或垂直操作的翻开式管式炉RS

产地:德国

索取资料及报价

产品介绍

仪器简介：

管式炉RS可以水平或垂直操作。通过各种配件，您可以优化配备您的窑炉，以满足不同的作业之需。此外，各种配气包可以帮助您实现保护气、真空或甚至可燃气操作。

管式炉RS可以根据您的需求量身定做。这包括从材料不同的各类工作管到选择保护气或真空操作。为取得***温度分布，所有的RS炉均有三区控温规格进行供应，并配备现代化的PLC控制器。通过三区式调节，管道末端的热量损失可以得到均衡，同时形成一个加长的统一区。有关全套配件的总览参见“管式炉R、RT、RS、RHTC、RHTH和RHTV的供气系统 / 真空操作”。

技术参数：

型号	最高温度°C	外尺寸mm			管径（外）mm	加热长度mm	均温区 ΔT 10K	管长mm	连接功率千瓦	电气连接*	重量公斤
型号	最高温度°C	宽	深	高	管径（外）mm	加热长度mm	均温区 ΔT 10K	管长mm	连接功率千瓦	电气连接*	重量公斤
RS 80/300/11	1100	555	475	390	80	300	100	650	1，8	1相	80
RS 80/500/11	1100	755	475	390	80	500	170	850	3，4	1相	90
RS 80/750/11	1100	1005	475	390	80	750	250	1100	4，6	3相4	105
RS 120/500/11	1100	755	525	440	120	500	170	850	4，8	3相4	95
RS 120/750/11	1100	1005	525	440	120	750	250	1100	6，3	3相1	110
RS 120/1000/11	1100	1255	525	440	120	1000	330	1350	9，0	3相1	125
RS 170/750/11	1100	1005	575	490	170	750	250	1100	11，5	3相1	115
RS 170/1000/11	1100	1255	575	490	170	1000	330	1350	11，5	3相1	130
RS 80/300/13	1300	555	475	390	80	300	100	650	3，6	1相	80
RS 80/500/13	1300	755	475	390	80	500	170	850	6，0	3相1	90
RS 80/750/13	1300	1005	475	390	80	750	250	1100	9，3	3相1	105
RS 120/500/13	1300	755	525	440	120	500	170	850	7，8	3相1	95
RS 120/750/13	1300	1005	525	440	120	750	250	1100	12，6	3相1	110
RS 120/1000/13	1300	1255	525	440	120	1000	330	1350	12，6	3相1	125
RS 170/750/13	1300	1005	575	490	170	750	250	1100	12，6	3相1	115
RS 170/1000/13	1300	1255	575	490	170	1000	330	1350	12，6	3相1	130

主要特点：

最高温度1100 °C或1300 °C

炉壳由优质条纹不锈钢板构成

最高温度1100 °C：K型热电偶

最高温度1300 °C：S型热电偶

额外的垂直支架用于垂直操作，可日后加装

翻开式结构易于安放工作管

供货范围包含工作管（由C 530材料制成，用于空气操作）

带控制器的开关设备与窑炉分开，安装于单独的壁式或立式柜中

标准工作管参见“工作管供应”

针对各类控制器的说明参见“测量和调节技术”

额外配置

级联调节装置，测量工作管内部和后面温度，请看“控制方式和工作管”

工作管，根据操作要求进行安装

通过附加热电偶显示工作管内的温度

各种配气包（参见“管式炉R、RT、RS、RHTC、RHTH和RHTV的供气系统 / 真空操作”），用于保护气或真空操作

3区控温配置，用于优化温度分布

排气口上的止回阀防止二次空气进入

陶瓷瓦用于保护加热元件或摆放工件

垂直操作支架

支架带有内置式开关设备和控制器

可选工作管参见“工作管供应”

其他配件参见“管式炉R、RT、RS、RHTC、RHTH和RHTV的供气系统 / 真空操作”
