PGS/PGM 200真空紫外光谱仪

堀场（中国）贸易有限公司

访问量: 14361 网址: www.chinadbs.com/show40081

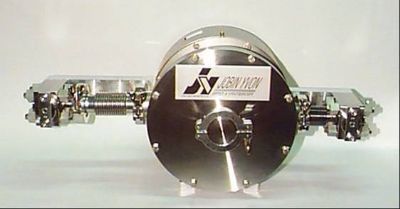

PGS/PGM 200真空紫外光谱仪

产地:法国

产品介绍

产品简介

PGS/PGM 200光谱仪凭借优异的消像差设计，可实现一机两用，配合单通道探测器作为单色仪，配合CCD使用作为摄谱仪。光路由一片平面光栅和一片超环面镜组成，为紫外光谱分析优化设计。掠入射光路设计将可探测波长拓展到4nm，与此同时，摄谱仪模式下焦平面垂直于出射光轴，使CCD上接受的光通量大化。

技术特点

HJY的消像差平面光栅结合超环面镜，同时兼顾高分辨率和低像差。

在轴设计，光路易准直。

出射光直射CCD表面，光通量大。

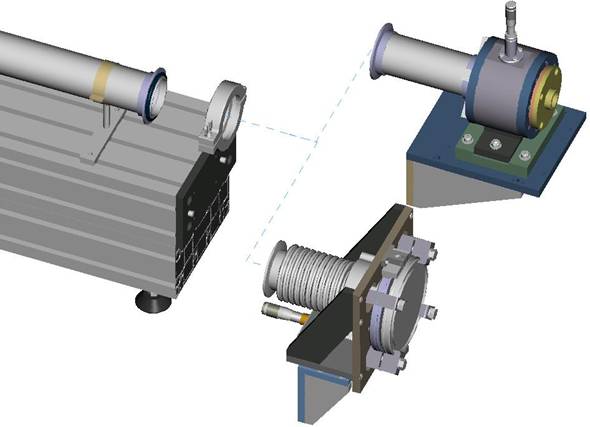

只需更换出射狭缝和法兰，即可实现单色仪和摄谱仪之间的切换，一机两用。

支持超高真空10^-9mbar，可接入同步辐射装置。

典型应用

X射线光电子能谱

等离子体物理研究

高次谐波滤波

紫外反射

EUV光源表征

技术指标

三块标准光栅可选
54401010	1800 gr/mm 光栅，摄谱仪模式下光谱范围：4-16.5nm (75-310eV) 或 4-26nm (47-310eV) 出射端口色散：0.4-0.68nm/mm 分辨率：0.2nm
54402010	800 gr/mm光栅，摄谱仪模式下光谱范围：10-35 nm (35–124eV) 或10-56nm (22-124eV) 出射端口色散：1.0 – 1.14m/mm 分辨率：0.3nm
54406010	450 gr/mm光栅，摄谱仪模式下光谱范围：16-65 nm (7–80eV) 或 16-103nm (12-77eV) 出射端口色散：1.7–2.7m/mm 分辨率：0.5nm
光学设计	HJY平面光栅加超环面镜光路设计
焦长	200 mm
孔径	f/17
分辨率	低至0.2nm
波长驱动	步进电机
高真空	10^-6 mbar
真空泵法兰	DN63 LF
狭缝	测微狭缝
阵列探测器法兰	DN100CF/ICF152
可选项
狭缝	自动或固定
超高真空	10^-9 mbar，配备DN100CF真空泵法兰和DN40CF真空计接口

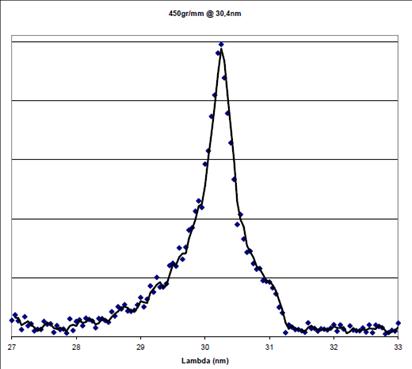

单色仪模式下测得的30.4nm 氦谱线

附件

前镜腔，配备两块超环面镜，实现光源和单色仪之间的光学匹配

后镜腔，配备两块超环面镜，实现单色仪和样品室之间的光学匹配

样品室，可搭载4块直径不大于25mm的样品

偏振插片

制冷机，低至4K

真空泵
