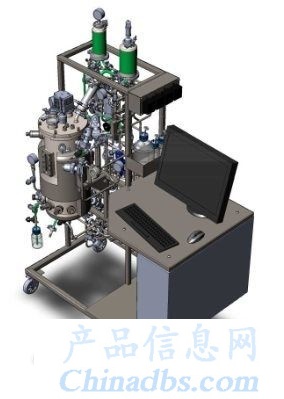

30L SIP/CIP实验室-中试生物反应器

Sysbiotech 15L实验室中试生物反应器是为了进行细菌/细胞研究、科学研究、小型生技设备和扩大技术的比较可靠地解决方案。

总量(L) 30，0

工作容积(L) 21，0

最小值(L) 5，0

标准“准备使用”方案包含为了方便微生物发酵/细胞培养应用操作的组成部分。连接生物反应器之后可以立刻使用，也不需要安装任何配件。

Sysbiotech实验室-中试生物反应器是全无菌的，也可以随时进行验证。C-Bio控制系统可以和所有容量的生物反应器一起用、减少过程的规模、使你简单地转移发酵/细胞培养数据。

Sysbiotech生物反应器也可以更新，符合您特殊应用的要求。为了你的方便，所需要的管道是在打开的不锈钢移动框架上安装的。这个帮你节省你设备的空间、简单地链接生物反应器的保护系统。

宽度(cm) 1400

深度(cm) 750

高度(cm) 2000

重量(kg) 200

生物反应器与培养基接触的部分均采用AISI316L不锈钢，同时为了保证更有效的进行CIP（在线清洗），罐体内表面的抛光精度为表面Ra0，8um。

SIP（在线灭菌）顺序全部是自动的。用户可以调自己的顺序设置获得***结果。

主要特点

可以更新的“准备使用”解决方案100%的无菌设计

各种叶轮：Rushton、marine-blade、pitched-blade或者轴向流的斜叶轮

采用单机械密封，双机械密封或者磁力搅拌。 在两个情况下保证100%的无菌过程

在标准情况下可以混合30-600RPM的速度，根据可以调到1500RPM

标准感应器：温度、pH电极和泡沫

根据要求可用的感应器：浊度、氧化还原电位、液位电极、重量、电导率、pCO2、气体分析

用5”**过滤器0.2um保证在反应器气体混合的纯洁

气体混合供给控制是通过浮子流量计或者自动的质量流控制器(MFC)进行的

各种气体分布器：环形分布管或微泡通气系统。根据要求可用各种各样的特殊设计。能加两个以上的三个电极Ingold端口

C-Bio控制系统的特点

通用的控制系统用于所有容量的罐体

跟一个培养罐体可以分开用控制系统，或者和几个罐体可以用一个控制系统

系统基础于SCADA控制器，是根据工业自动化标准设计的。

简单的和直观的用户操作界面提供和控制器和数据快速的连接

“顺序”软件使你创造你自己的培养程序以及更好的过程控制。

发酵过程数据都在分开的电子记录上收集和保存。为了减少错误，各种反应器操作者提供四种连接控制系统的方法

罐体（高度/内径：2/1）

总量：30L

工作体积：21 L

材料：浸湿的部分AISI316L；没有浸湿的部分 ASISI304L

压力设计：3.0 kg/cm3（罐体);4.0 kg/cm3（夹套）

温度设计：143℃ （罐体)；151℃ （夹套)

表面光洁度：内抛光 Ra 0.6 um；外抛光 Ra 1.2 um

搅拌单元

单机械机封的或者磁力搅拌

根据溶解氧量的用手的/自动的速度控制

可以混合30-600RPM的速度，根据可以调到1500RPM

拉什顿、Marine或者斜叶轮。根据要求提供各种各样的叶轮

3个焊接的隔板

通风单元

自动供气2VVM

5”**过滤器0.2um和过滤器机体是用AISI316L不锈钢做的

浮子流量计或者自动的质量流控制器(MFC)

罐体组件

罐顶：

隔膜压力表

压力变送器

带出口管的爆破片

带冷凝水排放的排气管道

接种

视镜

带蠕动泵的泡沫控制

CIP清洗球

罐体侧上部：

进气口

观察窗口

补料接口

气体分布期（环形分布管或者微泡通气）

罐体侧下部：

温度电极PT100

带蠕动泵的pH电极控制

溶氧电极

无菌取样系统

根据要求可用各种各样的感应器：

光密度、氧化还原电位、液位电极、重量、电导率、pCO2

夹套：

进蒸气道/排冷却水口

排蒸气口/冷却水的供应（带安全阀门和压力计）

罐底：

可灭菌底阀
