NMC中心型光学调整架

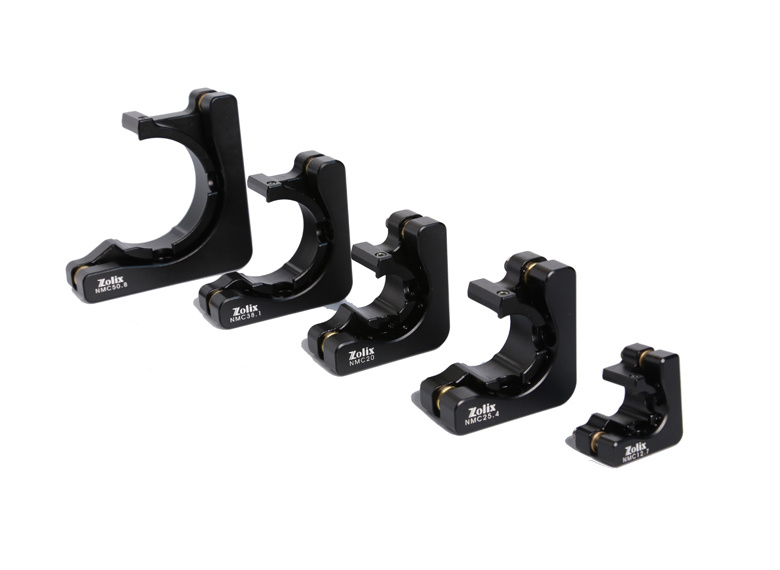

产品介绍 NMC系列中心型光学调整架说明: NMC(New Mirror mount :Center)系列中心型调整架,是卓立汉光“N 系列”新型调整架中的一个系列产品。 NMC系列中心型光学调整架产品特点: 三个中心: 1. 镜片中心同调整架前板的物理尺寸中心重合,找正光轴时会非常方便——根据调整架的前板很容易就找正光轴的中心位置和中心高,即使是非可见光,也很容易调整光路。 2. 镜片的前表面(反射面)中心同下方安装接杆中心重合,配合光学平台上的安装孔使用时,光路的同轴调整,易如反掌。 3. 复杂的活动板(后板)由数控加工中心(CNC)一次成型,保证产品的精度。 灵敏度高:采用0.2mm螺距的超细牙精研螺纹副(除12.7mm调整架),具有更高的灵敏度。 稳定性好: 1. 固定板(前板)厚度加厚至10mm(除12.7mm调整架),具有更好的刚性和稳定性 2. 结构先进:全部采用四拉簧设计,弹力分布更均匀 3. 特殊工艺:螺纹副承顶面采用特殊材料和制造工艺,保证调整时灵敏、稳定 调整方便:螺纹副后端有内六角调整孔,可用自带的调整手轮(每个调整架带一个)或六角扳手调整,使用方便。 通用性强:通用安装孔(除12.7调整架),可用M6(从下方)或M4(从上方)螺丝安装固定。 系列化丰富:可安装直径12.7mm(兼容12.5mm)、20mm、25.4mm(兼容25mm)、38.1mm、50.8mm(兼容50mm)等多种尺寸的反射镜、分束镜或其他光学元件。 NMC系列中心型光学调整架细节展示: 关联产品: |
