日本西格玛道威棱镜

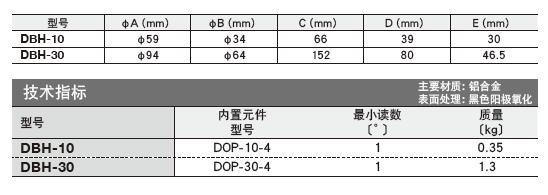

产品介绍 日本西格玛道威棱镜 通过道威棱镜观察图像时,图像呈现上下颠倒。而且旋转道威棱镜时,图像的旋转量为2倍。用于需要旋转调节图像等的用途。 · 经过精密加工,几乎没有光轴的偏离。 · 为了使像的口径(A×B)完整,不产生缺损地精密设计·加工长度(D)。 · 另外备有可用于激光实验等的面型精度λ/4型。 日本西格玛道威棱镜共同指标 功能说明图 注意 ?旋转道威棱镜得到正立图像时,正立图像的左右呈镜面对称。 ?使用道威棱镜的高倍观察系统中,可能会存在色差。 ?由于实际测量D尺寸时内含倒角,会比目录产品尺寸短一些。尺寸公差依据底面和2个斜面组成的梯形的底边长定义。 ?棱镜的底面(无镀膜面)弄脏时,观察图像上有时会映有污渍。请不要使棱镜的底面接触到任何物品。 日本西格玛道威棱镜外形图 日本西格玛道威棱镜技术指标 日本西格玛道威棱镜透过率波长特性(参考数据) 道威棱镜支架|DBH 可以旋转道威棱镜的固定支架。元件的光轴和支架的旋转中心被调整在一起。 道威棱镜支架选型表 |
