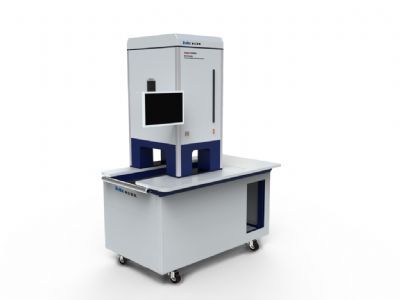

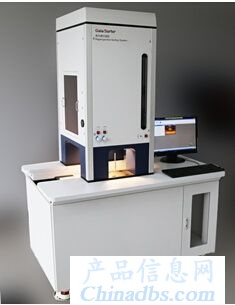

GaiaSorter “盖亚”高光谱分选仪

产地:北京

帧频:25-120 fps

空间分辨率(IFOV):30um和50um

视场(TFOV):20°

成像分辨率:1392x1040

光谱分辨率:2.8nm

光谱范围:350-2500nm

成像方式:计算机层析

使用状态:地面/机载均适用

索取资料及报价

产品介绍

● 果蔬的水分、糖酸度、机械损伤、碰伤、内部腐败、变质、虫害以及肉类等畜产品的外物污染、残留骨头分选

● 果蔬的颜色、形状、大小分选

● 农药残留的批量化定性检测*

● 批量的异物检测

● 可用于垃圾分选

● 离线、在线机台相结合

系统说明

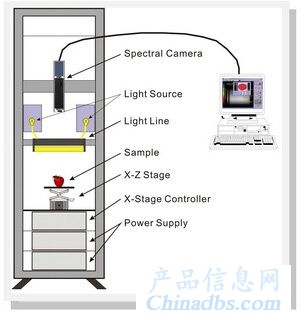

GaiaSorter “盖亚”高光谱分选仪的核心部件包括均匀光源、光谱相机、电控移动平台（或传送带）、计算机及控制软件等部分。工作原理是通过光源照射在放置于电控移动平台（或传送带）上的待测物体（样品），样品的发射光通过镜头被光谱相机捕获，得到一维的影像以及光谱信息，随着电控移动平台（或传送带）带动样品连续运行，从而能够得到连续的一维影像以及实时的光谱信息，所有的数据被计算机软件所记录，最终获得一个包含了影像信息和光谱信息的三维数据立方体。通过对数据的分析，可进行针对果蔬的水分、糖酸度等内、外部信息以及其他类型物品分级、分选所需信息的获取，并通过后续的控制开发，从而实现对物品的全自动化分选。

GaiaSorter “盖亚”高光谱分选仪的标准配置针对大小为300 mm (长)*300 mm (宽)*100 mm (高)的物品的测量，光谱范围有400-1000nm，900-1700nm和1000-2500nm三个标准光谱波段，并通过选配小型传送带装置，可实现小批量的连续量测。（针对大型自动化生产线的全在线机台请咨询公司应用系统部！）

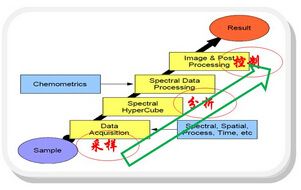

高光谱分选仪工作流程

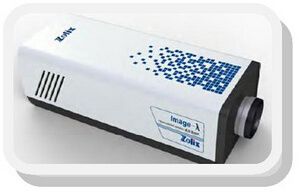

光谱相机

GaiaSorter “盖亚”高光谱分选仪采用的是卓立汉光公司Image-λ“谱像”系列高光谱相机，集成了芬兰SPECIM公司的Imspector系列成像光谱仪和知名品牌CCD相机产品，是适合于国人使用习惯的高光谱成像系列产品，广泛应用于目标识别、伪装与反伪装研究应用领域以及地面物体遥测、海洋水体遥测、湖泊水体遥测等生态环境研究领域，如农作物生长状况监控、虫害监控、大范围果蔬成熟度监控等。
有三个标准光谱波段可选：400-1000nm，900-1700nm和1000-2500nm

应用示例

1. 玉米的高光谱图像分析

2.苹果的高光谱图像分析

系统主要规格参数

GaiaSorter	VNIR	VNIR	NIR	SWIR
成像光谱仪	V10	V10E	N17E	N25E
波长范围	400nm-1000nm	400nm-1000nm	900-1700nm	1000-2500nm
光谱分辨率	6.8nm	2.8nm	5nm	10nm
光谱采样点	0.63nm	0.63nm	4nm	6.3nm
狭缝长度	9.8mm	14.2mm	14.2mm	14.2mm
狭缝上空间分辨率	50um	30um	30um	30um
相对孔径	F/2.8	F/2.4	F/2.0	F/2.0
通光效率	>50%	>50%	>50%	>50%
杂散光	<0.5%	<0.5%	<0.5%	<0.5%
配套镜头
适用光谱范围	400-1000nm	400-1000nm	900-1700nm	1000-2500nm
焦距	25mm	25mm	25mm	25mm
相对孔径	F/2.4	F/2.4	F/2.0	F/2.0
接口	C-Mount	C-Mount	C-Mount	C-Mount
透光率	≥85%	≥85%	≥85%	≥85%
视场长度	300mm	300mm	300mm	300mm
相机
类型	Interline CCD	Interline CCD	InGaAs制冷型	MCT制冷型
满帧像素数：	1392x1040	1392x1040	320x256	320x256
像素尺寸	6.45um x6.45um	6.45um x6.45um	30um x30um	30um x30um
数据接口	GiGE	GiGE	USB	USB
帧速	25-120 fps	25-120 fps	100fps	100fps
曝光时间	1us-120s	1us-120s	1us-500ms	0.1-20ms
光谱图像系统配套软件	光谱及图像实时采集，界面实时显示光谱数据可视可通过鼠标选取图像上任何位置，以获取该位置的光谱并显示 CCD参数可自由设置电控位移台速度设置原始数据可存储为标准raw格式，可供第三方分析软件（如ENVI）提取提供二次开发程序包
配套光源	标准白光光源规格：漫射照明方式，光谱范围350-2500nm，总功率：≥100W，灯泡寿命：≥2000小时
图像处理机	主流高端独立显卡配置，大容量硬盘
电控位移平台	标配为行程400mm电控移动台，可选配小型传送带，传送速度：100-200mm/s
机台规格	测量空间分辨率：1mm** 三维尺寸：140×90×180 cm
