超高精密电控旋转台

产地:北京

产品介绍

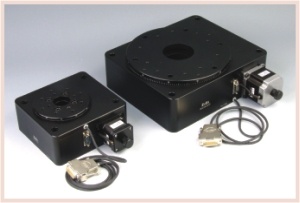

RAuK系列超高精密电控旋转台

RAuK系列超高精密电控旋转台是我公司在RAK系列旋转台的基础上，内置了进口圆光栅，实现了360°全闭环的超高精密旋转台，闭环分辨率可达1.8″（RAuK100）或1.2″（RAuK200）。该系列产品已通过多方用户的测试（如哈工大、北航等），主要应用于需要超高角度定位的应用领域，如：卫星定位跟踪系统、超高精密多维扫描测量、超精密的激光加工等。

■ 产品特点：

◆内置进口超高精度圆光栅，配合MC600系列控制器，实现了360°全闭环，闭环分辨率可达1.8″（RAuK100）或1.2″（RAuK200）

◆精研蜗轮蜗杆采用耐磨材料并通过特殊工艺处理，可实现超高定位精度和更好的耐用性和精度保持性

◆采用高刚性的进口超高等级交叉滚柱轴环，配合我公司特有的精密磨削工艺，能有效保证旋转台的端跳、径跳等各项指标，而且具有较高的负载能力，可用于竖直使用甚至倒置使用

◆严格的装配工艺和高于国标要求的检验方法，保证每一台产品，出厂时具有**性能

◆电机接口和圆光栅信号接口分开设计，可以根据要求灵活使用

◆具有零位开关（反向旋转时遇零位开关停止），可以方便的进行**定位

◆使用三相步进电机和伺服电机的该系列产品以及其他规格尺寸的产品，也在规划中，敬请期待！

■产品一览表

型号	RAuK100	RAuK200
8细分开环分辨率(°)	0.00125	0.00125
闭环分辨率(＂)	1.8	1.2
传动比	180:1	180:1
最大速度（Deg./sec.）	25	25
重复定位精度(°)	<0.005	<0.005
径向跳动(μm)	<15	<10
轴向跳动(μm)	<15	<10
步进电机（步距角）	42（1.8°）	57（1.8°）
工作电流（A）	1.7	2.4
中心负载（Kg）	30	50

■关联产品

◆ 42、57步进电机

◆ 专用数据连接线

◆ 电控位移台控制箱
