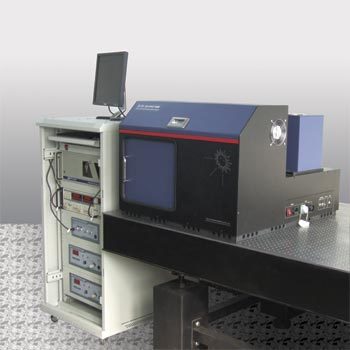

 产品介绍 太阳能电池量子效率测试系统——SolarCellScan100系列
系统可以实现测试太阳电池的：光谱响应度、外量子效率、内量子效率、反射率、透射率、短路电流密度、量子效率Mapping、反射率Mapping。 系统适用范围 1、适用于各种材料的太阳电池 包括：单晶硅Si、多晶硅mc-Si、非晶硅α-Si、砷化镓GaAs、镓铟磷GaInP、磷化铟InP、锗Ge、碲化镉CdTe、铜铟硒CIS、铜铟镓硒CIGS、染料敏化DSSC、有机太阳电池Organic Solar Cell、聚合物太阳电池Polymer Solar Cell 等
包括：单结Single junction、多结multi junction、异质结HIT、薄膜thin film、高聚光HPV 等 不同材料或不同结构的太阳电池，在测试过程中会有细节上的差异。比如说：有机太阳电池的测试范围主要集中在可见光波段，而GaAs 太阳电池的测试范围则很可能扩展到红外1.4um 甚至更长波段；单晶硅电池通常需要测内量子效率，而染料敏化太阳电池通常只需要测外量子效率；有机太阳电池测试通常不需要加偏置光，而多结非晶硅薄膜电池则需要加偏置光…… SolarCellScan100 通过主机与各种附件的搭配，可以实现几乎所有种类电池的测试。这种模块化搭配的方式，适合科研用户建立测试平台。
系统功能 部分太阳能应用方向的研究人员需要测量量子效率，但本身却不是光电测量方面的行家，卓立汉光在测量平台SolarCellScan100的基础上，进一步开发出以下几套**针对性的专用机型配置，方便客户使用。以下的专用配置也适合产业化的工业客户使用。 1、通用型太阳电池QE测试系统SCS100-Std
符合IEC60904-8国际标准； 测量结果高重复性； 内外量子效率测量功能； 快速导入参数功能； 适用于科研级别小样品测试
光谱范围： 300～1100nm； 电池结构： 单结太阳电池； 可测参数： 光谱响应度、外量子效率、内量子效率、反射率、短路电流密度； 可测样品面积： 30mm×30mm 2.通用型太阳电池QE测试系统SCS100-Exp
符合IEC60904-8国际标准； 测量结果高重复性； 高度自动化测量； 双光源设计； 红外光谱范围扩展； 薄膜透过率测试功能； 小面积、大面积样品测试均适用；
光谱范围： 300～1700nm； 电池结构： 单结、多结太阳电池； 可测参数： 光谱响应度、外量子效率、内量子效率、反射率、透射率、短路电流密度； 可测样品面积： 156mm×156mm以下 3.晶体硅太阳电池测试专用系统 SCS100-Silicon
集成一体化turnkey系统 晶体硅电池测试专用 内外量子效率测试 快速Mapping扫描功能 快速高效售后服务 适用范围： 单晶硅电池、多晶硅电池 光谱范围： 300～1100nm 电池结构： 单结太阳电池 可测参数： 光谱响应度、外量子效率、反射率、内量子效率、短路电流密度、*量子效率Mapping、*反射率mapping 可测样品面积： 156mm×156mm 4.薄膜太阳电池QE测试专用系统 SCS100-Film
集成一体化turnkey系统； 大面积薄膜电池测试专用； 超大样品室，光纤传导； 背面电极快速连接； 反射率、内外量子效率同步测试； 快速高效售后服务。 适用范围： 非晶硅薄膜电池、CIGS薄膜电池、CdTe薄膜电池、非晶/微晶双结薄膜电池、非晶/微晶/微晶锗硅三结薄膜电池等； 光谱范围： 300～1700nm ； 电池结构： 单结、多结太阳电池； 可测参数： 光谱响应度、外量子效率、反射率、透射率、内量子效率、短路电流密度； 可测样品面积： 300mm×300mm 5.光电化学太阳电池测试专用系统 SCS100-PEC
光电化学类太阳电池专用配置方案； 直流测量模式； 低杂散光暗箱； 电解池样品测试附件； 经济型价格 适用范围： 染料敏化太阳电池； 光谱范围： 300～1100nm； 电池结构： 光电化学相关的纳米晶太阳电池； 可测参数： IPCE； 可测样品面积： 50mm×50mm |
