JXWNP系列通用型纳微气泡发生装置，是一种采用陈邦林教授纳微米气液界面技术、通过机械分散与压力溶气相结合的原理、能在瞬时大量制造纳米气泡和微米气泡的专利设备。该设备由制造、上海金相环境科技有限公司技术授权（专利号：201721212271.9），可以广泛应用于土壤修复、河道治理、种植业、养殖业、纳米材料、油田等领域。

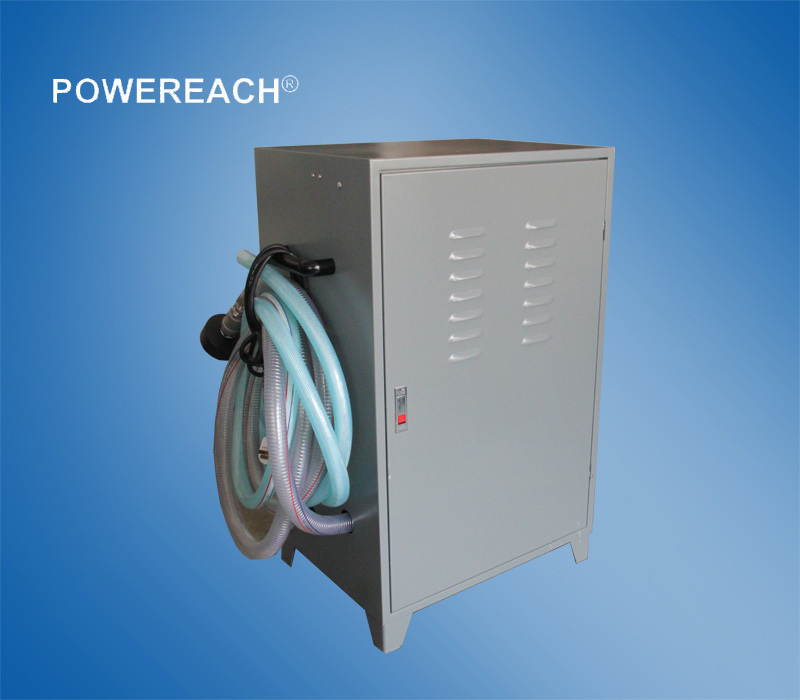

（图1） JXWNP系列通用型纳微气泡发生装置（柜机式）

什么是微纳米气泡

按照国际标准化组织（ISO）的定义，微纳米气泡（Fine Bubble）就是液体中直径小于100微米的气泡，根据气泡的大小又分为微米尺寸的微米气泡（Micro-Bubble；MB）和纳米尺寸的纳米气泡（Ultrafine-Bubble；UFB）两种。微纳米气泡之所以单独分为一类，是因为它和一般见到的毫米级微小气泡（Milli-Bubble）具有截然不同的特点，参见图2。

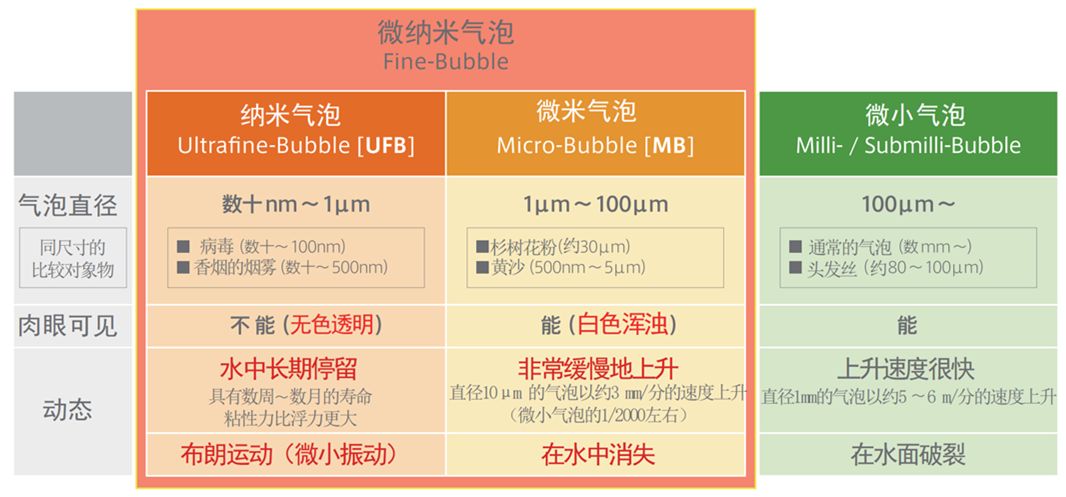

（图2） 三泡家族

近年来，微纳米气泡的很多优异功能被发现，如比表面积大、停留时间长、界面zeta电位高等。除了其本身的性质外，由这些性质产生的效果也很独特，如自身增压溶解、产生自由基、强化传质效率等，因此微纳米气泡在环境保护、农业、胶片制作、医学诊断与治疗、浮选、污水处理、土壤改良、采油及冶金工业等诸多领域中得到很好的应用，在美日中德等世界各国发展迅猛，万亿市场可期。

2013年，国际标准化组织（ISO）设立新的技术委员会-微泡技术委员会、以及相应的标准组：ISO/TC281。2018年10月，中国颗粒学会微纳气泡专业委员会成立。2019年11月，国家标准化管理委员会决定成立全国微细气泡技术标准化委员会。

JXWNP系列通用型纳微气泡发生装置

（图3） JXWNP系列通用型纳微气泡发生装置（漂浮式）

说明：

1、使用单位应有专人接受培训，并有专人负责日常维护。涉及电路接线等专业且有一定危险性的工作，应由专业电工等具备职业技能证书的专业人员操作。

2、我司可开具增值shui专用发piao，含13%增值shui，建议采购单位具备一般纳税人资格，以便接受上述可供抵扣的进项税额。如果采购单位是小规模纳税人，我司开具增值shui普通发piao，税率相同。

3、请注意上述纳微气泡发生器及选配组件所需的电源条件，有些配组方式可能380V和220V都需要。

4、使用380V电源的机型，**使用时、以及变更电源时，必须先在无水状态下，打开电源开关，从观察孔观察电机旋转方向。如果电机旋转方向与标识一致，关闭电源开关，然后按操作说明书正常使用。如果电机旋转方向与标识不一致，则必须进行电源换相。

5、**使用时、以及停用一段时间再次使用时，需要执行注水操作（因为泵是空的，里面没有水，所以不能空转），严禁无水开机！如选配[扬升泵]或[水质前处理装置]该步骤更简便。

6、甲方应准备场地、工作平台和遮雨棚（野外使用时）、220V电源和380V电源配电箱（380V机型选配扬升泵或水质前处理装置时两种电源都需要）、参加验收及培训的人员准时到场等事项。如果由于甲方原因，导致乙方**上门无法安装调试培训及协助验收，乙方其后额外上门服务将收取上门费。

JXWNP系列通用型纳微气泡发生装置应用案例

案例一：土壤修复

与当地国企合作，采用微纳气液界面技术在江苏东台改造盐碱地获成功，通过对土壤、水质和微生物的改良，使当地普通稻种在盐碱地成活，并成为品质优异的生态大米（氨基酸含量较对照田增加78%）。同时，也为当地政府新增了耕地指标。

（图4） 《经济要参》2019年第1期-国务院发展研究中心

案例二：秸秆全量还田条件下栽培土壤环境改良技术研究

【沪农科攻字(2015)第3-2号】上海市农业科技重点攻关项目-智能设施装备科技创新产业工程项目-已通过验收

秸秆禁烧立法的不断推进，减少了秸秆野外焚烧造成的环境污染，且一定程度上提升了农田土壤肥力，因此秸秆还田技术得到大面积实施。但在水稻生产上，秸秆全量连续还田，还田数量大，来不及腐烂，而且前期秸秆腐烂大量耗氧，使根系周围处于缺氧还原性状态，由此对稻苗的生长产生十分不利的影响。在栽培管理上，我们通常采用勤灌勤排以增加土壤的氧气含量以降低对根系的损伤，但仍一定程度上抑制了水稻的正常生长乃至增产增收，且加剧了水肥流失，降低了肥料利用率，造成农业面源污染风险。

纳微气泡对于农作物生长和土壤修复的作用相当显著，也**的解决了秸秆还田的弊病。

a、采用新技术的试验田较传统种植的对照田减肥25%并增产；

b、水稻主茎数、单株分蘖数、分蘖成穗率、每穗实粒数和千粒重明显增加；

c、土壤团粒结构有显著的改善，土壤活性增加、微生物增加、蚂蟥增加；

d、水稻根系更发达、白根多，抗病虫、抗灾害、抗倒伏（茎秆直径增加38.8%、茎秆壁厚增加42.2%）；

e、稻米的氨基酸等有效成分更佳；

案例三：水产养殖-崇明螃蟹养殖

以下表3显示螃蟹产量和单重均明显上升，经济效率倍增。

截止抓蟹完成，2-1号塘共抓蟹550斤，平均亩产为110斤；2-2号塘共抓蟹650斤，平均亩产为130斤。两个塘各规格所占百分比见表3。

由表6可见：3.6两及4两以上的规格，使用纳微气泡发生装置的2-2号塘所占比例均大于未使用纳微气泡发生装置的2-1号塘；3两以下的规格，使用纳微气泡发生装置的2-2号塘所占比例小于未使用纳微气泡发生装置的2-1号塘。由于螃蟹的单重对其价值影响很大，加上整体增产，经济效益显著。

（图5）常规养殖蟹塘和纳微气泡养殖蟹塘8个月的水质连续跟踪对照检测数据-水质改善明显

案例四：水产养殖-奉贤南美白对虾养殖

2018-2020年在上海市奉贤区农委支持下， 我们与上海市水产研究所（上海市水产技术推广站）、衍畅环境合作，在上海国秀水产养殖专业合作社所属鱼塘，采用微纳气液界面技术进行南美白对虾池塘养殖应用效果试验，第三方报告证实：

1、试验塘（1号塘）比对照塘（2～6号塘）产量增加41.9%；

2、各种生物制剂投放减少成本50%；

3、养殖尾水循环利用，进来几类水出去还是几类水；

4、氧化还原电位提高，底质底泥大幅改善；

5、未检出农药残留及抗生素。

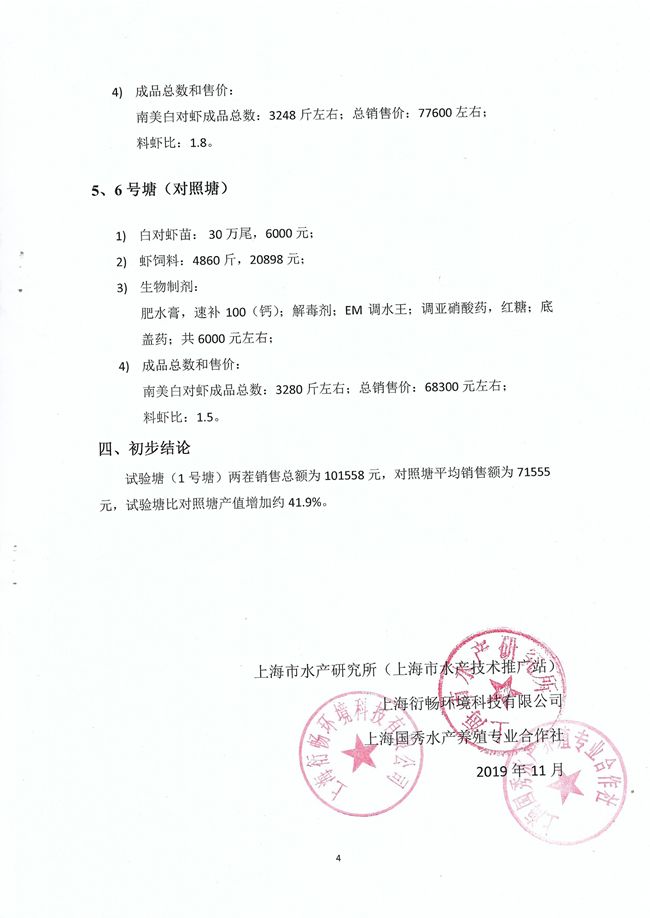

（图6）奉贤南美白对虾养殖结题报告结论页

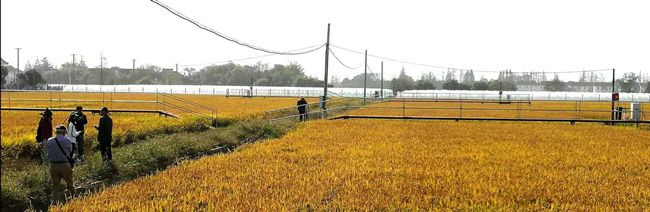

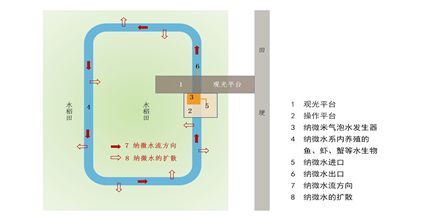

案例五：生态混养-水稻和红螯螯虾种养结合试验-上海市青浦区白鹤镇响新村

2018-2019年在上海市青浦区白鹤镇支持下，我们与上海市农业科学研究院土壤肥料研究所、衍畅环境合作，在上海焱联农业合作社所属土地，采用微纳气液界面技术进行水稻和红螯螯虾种养结合应用效果试验，第三方报告证实：

1、水稻产量：采用纳微气泡的试验田比采用有机肥的对照田大幅增收，比采用化肥的对照田小幅增收；

2、红螯螯虾每亩收入达到1.4～1.6万元（田头收购价）；

3、种植尾水循环利用，进来几类水出去还是几类水；

4、土壤团粒结构及各项指标明显改良，谷物氨基酸含量等各项品质指标明显提高（参见图7第三方报告）；

5、未检出农药残留及抗生素。

2020年当地村级集体资金、镇政府资产管理公司等以货币入股，成立新的专业合作社，大幅扩展采用微纳气液界面技术的水稻和红螯螯虾生态混养推广面积。

案例六：水体治理

水体治理方面，针对体量较小的半封闭水体（如校河、景观湖、断头河等）、封闭水体（如鱼塘、蟹塘等）、水处理（污水、工业废水等）有不少成功案例，效果很好。以往的水环境治理中不少采用添加絮凝剂等化学制剂而造成二次污染和治理效果反复，纳微气液界面技术的长效治理以及对微生物的激活保活效应、避免了这种后遗症。

1、应用纳微气液界面技术改善华东师范大学丽娃河水质；

2、陕西汉中洋县水环境治理（科技扶贫项目）；

3、北京城市排水集团水质处理项目设备中标；

4、我中核集团北京原子能研究院废水处理项目设备中标；

5、中核集团陕西铀浓缩有限公司废水处理项目设备中标；

6、浙江省平湖市新埭镇鱼圻塘村中晨聚乐园示范应用。
