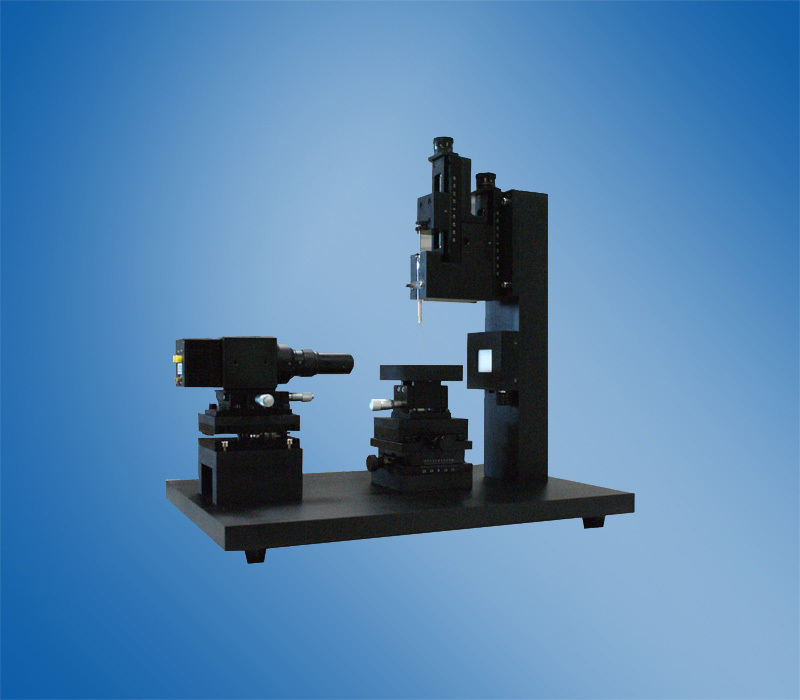

JC2000D1型接触角测量仪

众所周知，纳米材料科学与工程已经成为世界性的研究热点，在研究纳米材料的表面改性时，往往要涉及润湿接触角这个概念。所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固－液－气三相交界点处，其气－液界面和固－液界面两切线把液相夹在其中时所成的角。

JC2000D1型接触角测量仪主要用于测量液体对固体的接触角，即液体对固体的浸润性，也可测量外相为液体的接触角。该仪器能测量各种液体对各种材料的接触角， 例如块状材料、纤维材料、纺织材料等，粉末样品在压片后也可测量。同时此系列仪器可测量和计算表面/界面张力、CMC、液滴形状尺寸、表面自由能、前进角、后退角、滚动角等。

JC2000D1型接触角测量仪标配组件

1、usb制式数字CCD摄像头            1个

2、连续变倍光学系统                  1个

3、手动可控旋钮式进样系统            1个

4、手动CCD倾角平台                 1个

5、影像分析测量系统应用软件          1个

6、说明书及操作手册电子版            1份

7、50微升微量进样器                  1支

8、100微升微量进样器                 1支

9、抛弃型进样器                      2支

JC2000D1型接触角测量仪系统参数

1、接触角测量范围：0～180度

2、接触角测量分辨率：0.01度

3、表面张力测量范围（悬滴法）：0.01～2000mN/m（毫牛顿/米）

4、样品台控制

a）前后移动 手动，行程50mm，精度0.1mm

b）左右移动 手动，行程50mm，精度0.1mm

c）上下移动 手动，行程45mm

d）水平调整 水平脚调整平台水平

e）样品台尺寸 70mm×100mm，样品尺寸（长×宽×高）≤100mm×∞×25mm

f）温度 常温；多种制冷/制热控温组件可在售前/售后持续选配扩展

5、进样器控制

a）上下移动 手动部分：齿条，行程25mm，精度0.1mm

b）手动可控旋钮式进样系统

6、CCD光学系统

a）光学放大 0.7～4.5×连续变倍（仅变倍参数，内置还有放大后置镜）图像放大率：50～318piexl/mm

b）CCD参数 标配USB3.0制式大恒数字CCD（MER-133-54U3M-L），采用ON AR0135帧曝光感光芯片，制造商是安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ON)，130万像素，54帧/秒  （可选配更高帧数和更高速度的CCD，参见选配组件第3部分）

7、CCD控制

a）光源 LED可调单色冷光源

b）镜头前后调整 手动，行程10mm，精度0.1mm

c）镜头左右调整 手动，行程10mm，精度0.1mm

d）镜头俯视调整 手动倾角平台

8、POWEREACH®V2.11版影像采集分析专用软件

a）测量方式：半角量角法、半角量高法、自动测量法（圆拟合、椭圆拟合、杨-拉普拉斯）、五点拟合法

b）动态视频测量 自动触发  视频速度：54帧/秒

c）间隔存储 软件自由设定间隔时间1～3600秒

d）动态接触角 前进角和后退角，如需测量滚动角应选配旋转平台或整体旋转机构

e）左右角对比 计算左右角并取平均值

f）液滴量控制 软件控制，精度≤0.1微升（需选配全自动精确进样装置）

g）表面自由能：ziman一液法、EOS平衡法、owens二液法、Wu氏二液法、louis酸碱三液法等多种方法可供选择

h）曲面校正 凹凸面接触角测量

i）软件升级   终身免费升级

9、仪器整体结构中包含七维运动调整模式

10、模块化设计、扩展型：无论售前或售后多年、JC2000D系列均可不换机持续扩展应用组件。

JC2000D1型接触角测量仪含税价格：RMB 49800.00，价格不含配套计算机，含仪器主机、实验操作软件、标配组件、大陆地区免费上门安装调试培训、一年保修服务，软件终身免费升级。

JC2000D1型接触角测量仪配套计算机：

JC2000D1型接触角测量仪，必须有配套计算机方能使用，如选择由供方提供配套计算机，需向供方另付4000元/台，品牌计算机原厂三年上门保修。如用户自配或利用原有计算机，要求：一个空的USB3.0接口。笔记本、台式机、一体机均可。

综上所述：JC2000D是一个系列，其标准型（JC2000D1）的功能已经很完整强大，主要包括：

1、测量对象：液固之间的接触角、固体表面自由能、液体表面张力（悬滴法）

2、测量方式：瞬间冻结图像、自动连续拍摄（间隔1秒～3600秒）、高速摄影（每秒30帧）

3、软件强大：平面/凹凸面均可测量、多点曲线拟合、静态接触角/前进角/后退角。

如果上述功能已经满足您的全部需要，以下部分就不用继续看了，感谢您耐心看到这里！

JC2000D1型接触角测量仪扩展组件

接触角测量仪是大专院校、研究院所和生产企业十分常用的仪器，根据用户测试条件、对象、要求不同对应的型号繁多，用户很难选择。多数企业制定的型号是按价位分为高中低挡，各种附加功能捆绑在这些高中低挡的型号中，用户为了自己需要的功能组件往往被迫接受不需要的组件。

而上海中晨首创“菜单式”选型方法，模块化设计的JC2000D系列接触角测量仪，有**的扩展性。其标准型JC2000D1型接触角测量仪，包含了非常完整的基础功能，用户无论在售前或售后需要添加附加功能，均可在以下数十项选配组件中自由“点菜式”勾选。

比如高校老师不能预判1年2年后学生毕业论文的选题、也无法预知3年5年后科研课题的需求。用户起初选购的是用于常温常压测量的标准型JC2000D1型接触角测量仪，过了几年需要测试原油、树脂等需要高温条件测试的样品，无需新购/换购仪器，添加200度或400度温控组件即可。

JC2000D系列接触角测量仪的选配组件：

1. JC2000D系列接触角测量仪标准型（JC2000D1）RMB 49，800

2. 全自动精确自动进样（软件控制，精度0.1微升，步进7纳升）增加RMB 14000元

3.①选配：USB3.0制式大恒数字CCD（MER-031-860U3M），采用ON PYTHON300帧曝光感光芯片，制造商是安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ON)，黑白工业相机，31万像素、860帧/秒（增加1200元）

②选配：USB3.0制式大恒数字CCD（MER-031-860U3M NIR），采用ON PYTHON300帧曝光感光芯片，制造商是安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ON)，黑白工业相机，31万像素、860帧/秒（增加2400元）红外增强

③选配：USB3.0制式大恒数字CCD（MER-041-436U3M），采用进口SONY IMX287帧曝光感光芯片，黑白工业相机，41万像素、436帧/秒（增加800元)

④选配：USB3.0制式大恒数字CCD（MER-132-43U3M），采用Sharp RJ33J帧曝曝光感光芯片，黑白工业相机，132万像素、43帧/秒（增加1200元）

⑤选配：USB3.0制式大恒数字CCD（MER-160-227U3M），采用进口SONY IMX273帧曝光感光芯片，黑白工业相机，160万像素、227帧/秒（增加1800元)

⑥选配：USB3.0制式大恒数字CCD（MER-230-168U3M），采用进口SONY IMX174帧曝光感光芯片，黑白工业相机，230万像素、168帧/秒（增加9400元)

⑦选配：USB3.0制式大恒数字CCD（MER-231-41U3M），采用进口SONY IMX249帧曝光感光芯片，黑白工业相机，231万像素、41帧/秒（增加4800元)

⑧选配：USB3.0制式大恒数字CCD（MER-302-56U3M），采用进口SONY IMX265帧曝光感光芯片，黑白工业相机，302万像素、56帧/秒（增加5200元)

⑨选配：USB3.0制式大恒数字CCD（MER-502-79U3M0POL），采用进口SONY IMX250MZR帧曝光感光芯片，黑白工业相机，41万像素、436帧/秒（增加56400元)偏振相机

⑩选配：USB3.0制式大恒数字CCD（MER-502-79U3M），采用进口SONY IMX250帧曝光感光芯片，黑白工业相机，502万像素、79帧/秒（增加15600元)

?选配：USB3.0制式大恒数字CCD（MER-503-36U3M），采用进口SONY IMX264帧曝光感光芯片，黑白工业相机，503万像素、36帧/秒（增加9200元)

?选配：USB3.0制式大恒数字CCD（MER-051-120U3M），采用ON PYTHON480帧曝光感光芯片，制造商是安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ON)，黑白工业相机，51万像素、120帧/秒（增加1000元）

?选配：USB3.0制式大恒数字CCD（mer-131-210u3m），采用ON PYTHON1300帧曝光感光芯片，制造商是安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ON)，黑白工业相机，131万像素、210帧/秒（增加3600元）

?选配：USB3.0制式大恒数字CCD（mer-131-210u3m NIR），采用ON PYTHON1300帧曝光感光芯片，制造商是安森美半导体(ON Semiconductor，美国纳斯达克上市代号工业相机，131万像素、210帧/秒（增加4400元），红外增强ccd

?选配：USB3.0制式大恒数字CCD（MER-301-125U3M），采用进口SONY IMX252帧曝光感光芯片，黑白工业相机，300万像素、125帧/秒（增加8600元)

4. 高精度自动进样泵（软件控制，精度0.01微升，步进7纳升，与第2项不能同时选用）

增加RMB 32000元

*5. 手动360度垂直旋转样品平台（可测量滚动角） 增加RMB 8080元

*6. 手、自一体垂直旋转样品平台（可测量滚动角） 增加RMB 11000元

7. 手动360度水平旋转样品平台 增加RMB 5800元

8. 手动垂直弧摆样品平台（正负15度）增加RMB 4800元

*9. 整体旋转机构  增加RMB 12000元

*10.手自一体整体旋转机构  增加RMB 15000元

11.控温平台模块：

采用日本欧姆龙控温器可控加热平台，室温～200℃(RMB 10，800)

采用日本欧姆龙控温器可控加热平台，室温～400℃(RMB 15，800)

采用日本欧姆龙控温器可控加热挤样装置，室温～200℃(RMB 10，800)

采用日本欧姆龙控温器可控加热挤样装置，室温～400℃(RMB 12，800)

采用超级恒温槽（含）控温模式的平台，-5～100℃（RMB11，800）

采用超级恒温槽（含）控温模式的平台，-20～100℃（RMB12，800）

采用超级恒温槽（含）控温模式的平台，-60～100℃（RMB48，800）

12.液-液-固接触角测量池  增加RMB 4000元

13.插板法、气泡俘获法配件 增加RMB 4000元

14.电动X、Y平台 增加RMB 22000 元

15.全电动三维平台（X、Y平台和调焦） 增加RMB 35000 元

16.高级变焦光学系统（日本进口连续变倍）增加RMB 20000元

17.选配50ul/100ul微量进样器、抛弃型微量进样器、超疏水进样器及夹具 增加RMB 1200元

18.织物绷床 增加RMB 3000元

19.纤维测量专用支架 增加RMB 1000元

20.蠕动泵（**进样装置） 增加RMB 1800元

21.影像分析自动测量接触角软件   免费

22.HY-12型红外压片机（含易脱模型模具） 增加RMB 6800元

23.HY-12型红外压片机（含易脱模型模具及真空泵） 增加RMB 8500元

24.不含第三方检测报告的光学角度尺校准工具 增加RMB 800元

具有第三方检测报告的光学角度尺校准工具 增加RMB 3000元

* 说明：

温控平台（第11项）和旋转平台（第5或6项）可以互换使用、但不可同时工作。如果用户想在温控的同时测量滚动角、或嫌互换麻烦，应选择整体旋转机构（第9或10项）而非旋转平台（第5或6项）。
