EyeTech 在线粒度监测系统

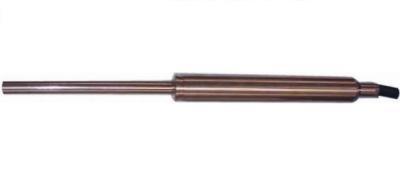

EyeTech 在线粒度监测系统图片
产地:其他国家
索取资料及报价
产品介绍
仪器简介:

EyeTech在线粒度监测系统

在生产状况下的原位测量可获得精确的粒径信息,并可消除取样和稀释过程中的误差。EyeTech在线粒度监测系统的3D ORM(光学后反射测量)指纹传感技术是为原位应用而产生。其独特的优势在于极大的动态测量范围,具有专利的动态聚焦可水平地和放射状地扫描样品。

当激光焦点移动和旋转时,它和颗粒产生相互作用。相互作用产生的后反射光脉冲被仪器中的图片探测器收集,然后由软件进行计算。处于焦点之外的液滴和颗粒不包含在统计中,减少了样品的测量误差。可以测定的分散相体积浓度可达40%。

测量原理

EyeTech在线粒度监测系统由光源和检测器组成。它以45度角伸入生产流程中,和样品直接接触。激光束由光学纤维发出(如图中实线所示)依次经过耦合透镜和聚焦透镜。光束于焦点处汇合为一点,以椭圆轨道扫描颗粒。当光束在焦点上遇到颗粒或液滴,颗粒会开始反射光束,直到光束到达颗粒的另一边缘。后反射的时间段会被精确的纪录。该时间段(T)乘以扫描速度(V),便可得到产生散射的距离(D)。该距离和颗粒弦长有关(D=VT)。EyeTech在线粒度监测系统通常每秒钟可测量数千个颗粒弦长,得到精确的数量-粒径分布。后散射光从原路回到光学纤维。位于激光束焦点之外的颗粒(图中颗粒A和B)的散射光不能进入光学纤维(图中虚线所示),因此不被检测到。该机理保证了收集颗粒数据的精确性。

由于静态的焦点限制了检测的范围,EyeTech在线粒度监测系统采用动态聚焦,以2m/s的速度在介质中来回移动。焦点轨道被分为1024个数据单位,每个单位对应已知的相应粒径,这样保证了可以分析500纳米至3000微米的颗粒。此时焦点已被拓宽到其**。

技术参数:

EYETECH在线粒度监测系统

测量参数:粒径

粒径范围:500nm-3000um

测量浓度:40%体积浓度

可重复性:2%(D50/数量分布)

激光波长:680 nm

主要特点:

EYETECH在线粒度监测系统的特点:

-只有位于焦点的颗粒被检测

-单个颗粒测量,确保高分辨率和精确性

-移动焦点技术确保对宽的动态范围进行精确的测量。当焦点在介质中移动时,会变宽,因此-能够选择性地检测从500纳米到3000微米的颗粒。

-单纤维光有极小的开口角度,确保所有多重计数导致的信号都会使传感光路偏转。只有产生-焦点信号的颗粒才被计入粒径分布数据。

-选择性多焦点:激光能量可随样品的不同浓度情况自动调节。

-EyeTech在线粒度监测系统在工厂严格校正,操作者无需校正。

-传感器窗口经过电化学抛光,防止了样品粘结。

-探头设计便于重装(在线模式和法兰型),可满足客户特殊需求

-测量数据以指纹图形式给出数量和体积分布,可输出至Excel。
