Mirage采用新的探测技术实现亚微米空间分辨率红外光谱

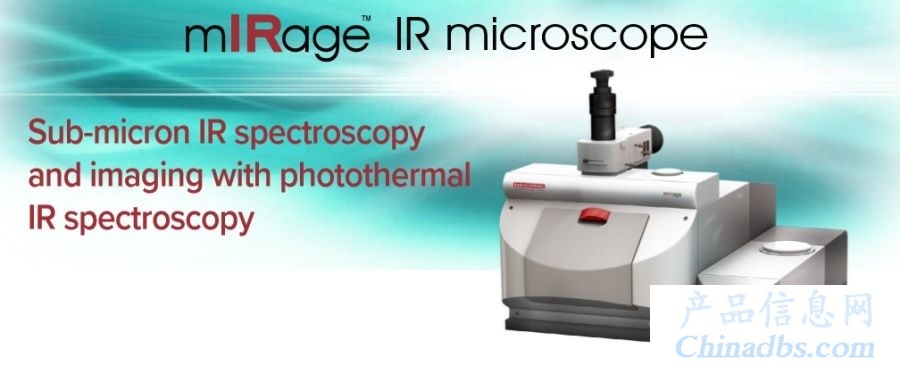

mIRage 光热诱导亚微米红外光谱仪

mIRage 光热诱导亚微米红外光谱仪是PSC公司2017年10月刚推出的一款亚微米红外光谱和成像采集平台。

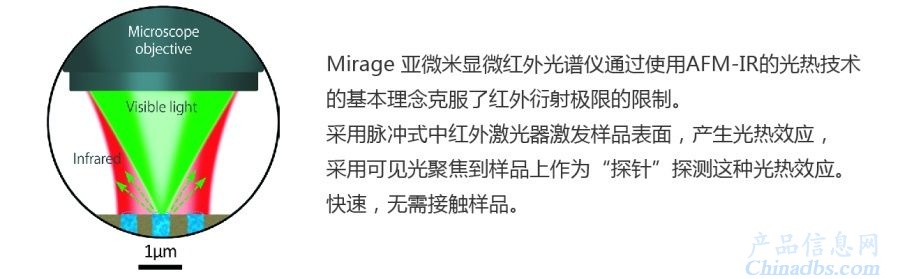

Mirage基于PSC专利的光热红外光谱技术，突破光学衍射极限，具有亚微米级空间分辨率，建立了传统红外光谱显微镜和纳米红外光谱之间的桥梁。

无需切片，可适用于厚样品

反射模式获得与透过式FTIR光谱一致的光谱

在反射模式下**获得不依赖红外波长的高空间分辨率，高灵敏度红外光谱。与透过式FTIR高度一致。极大的简化了样品制备，无需制备薄片，可测试厚样品，大大提高测试时间。

无需薄片样品

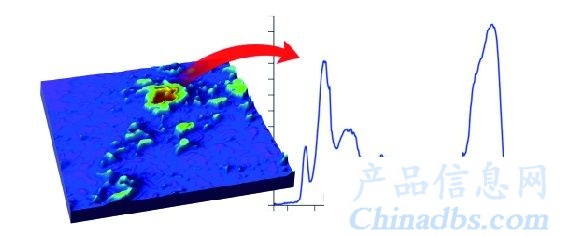

骨头样品： 反射模式红外光谱和高光谱成像 扫描范围：25μm x 25μm， 每两个采样点间隔500nm。

左图：高光谱成像数据中 1058cm-1波长下的红外成像

右图：高光谱成像数据中 单个像素点的光谱，光谱采集时间1s/光谱

研究亚微米级微结构

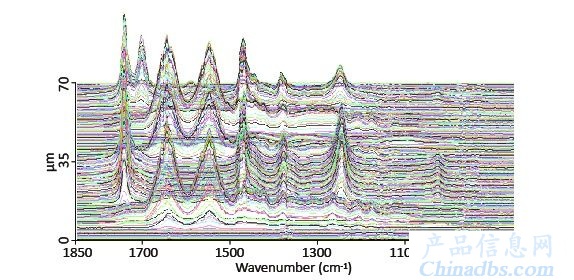

塑料包装切片样品： 反射模式 沿多层膜截面方向的一系列光谱， 共138条光谱，每两个采样点间隔500nm，每光谱平均10次，光谱采集时间12秒/像素点。

样品来自： Greg Meyers， M Rickar，陶氏化学。

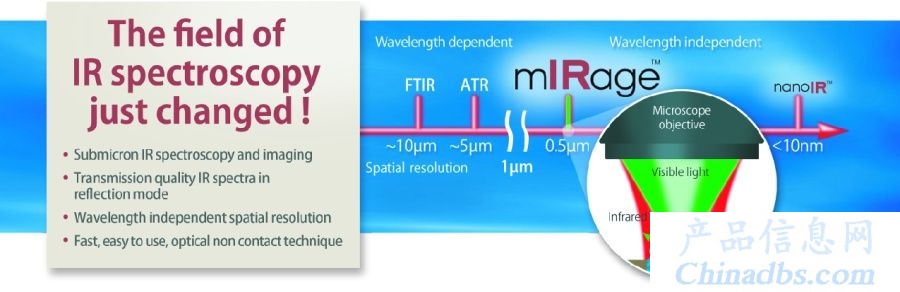

从宏观尺寸到微米级到纳米级红外光谱

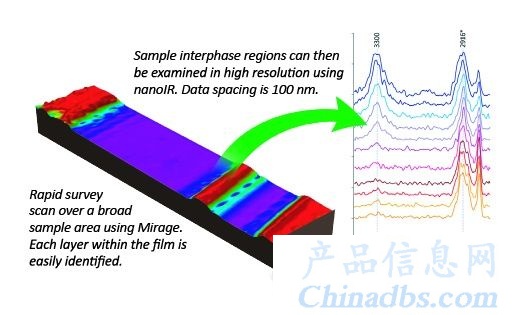

Mirage 共聚焦红外显微镜 可以与nanoIRTM 系统相结合，提供微米到纳米红外光谱探测。

快速，易用，光学非接触技术

Mirage具有广泛的应用范围

Mirage 亚微米显微红外光谱仪为聚合物，生命科学（骨头，细胞，头发），复合药物样品及微电子器件的有机缺陷和污染物等提供亚微米尺度的红外光谱和成像检测。

聚合物

多层膜样品： 反射模式光谱， 每样品点光谱平均100次（共用时140s）

内插图：样品截面的Mirage光学成像，样品包埋在环氧树脂中

样品来自：Greg Meyers， M Rickard， 陶氏化学

生命科学

猪干细胞样品: 反射模式单波长成像（1540cm-1，扫描范围30 x 30 μm，两点间距500nm，光谱采集时间1秒/光谱）

药物学

药物/聚合物共混样品：反射模式 单波长成像（1666cm-1），反应了药物dexamethasone 在PLGA聚合物基体中的分布。
