u不“堵”、不“憋”，水分适应性强。

u可无缝对接机器人制样系统、无人化验系统，实现采制输存化全流程无人化运行。

u可提供产品全生命周期一站式服务。

适用范围

广泛适用于电力、钢铁、焦化、煤炭、化工、水泥、港口、粮食等行业火车入厂煤、矿产品等散装物料的自动采集。

主要技术参数

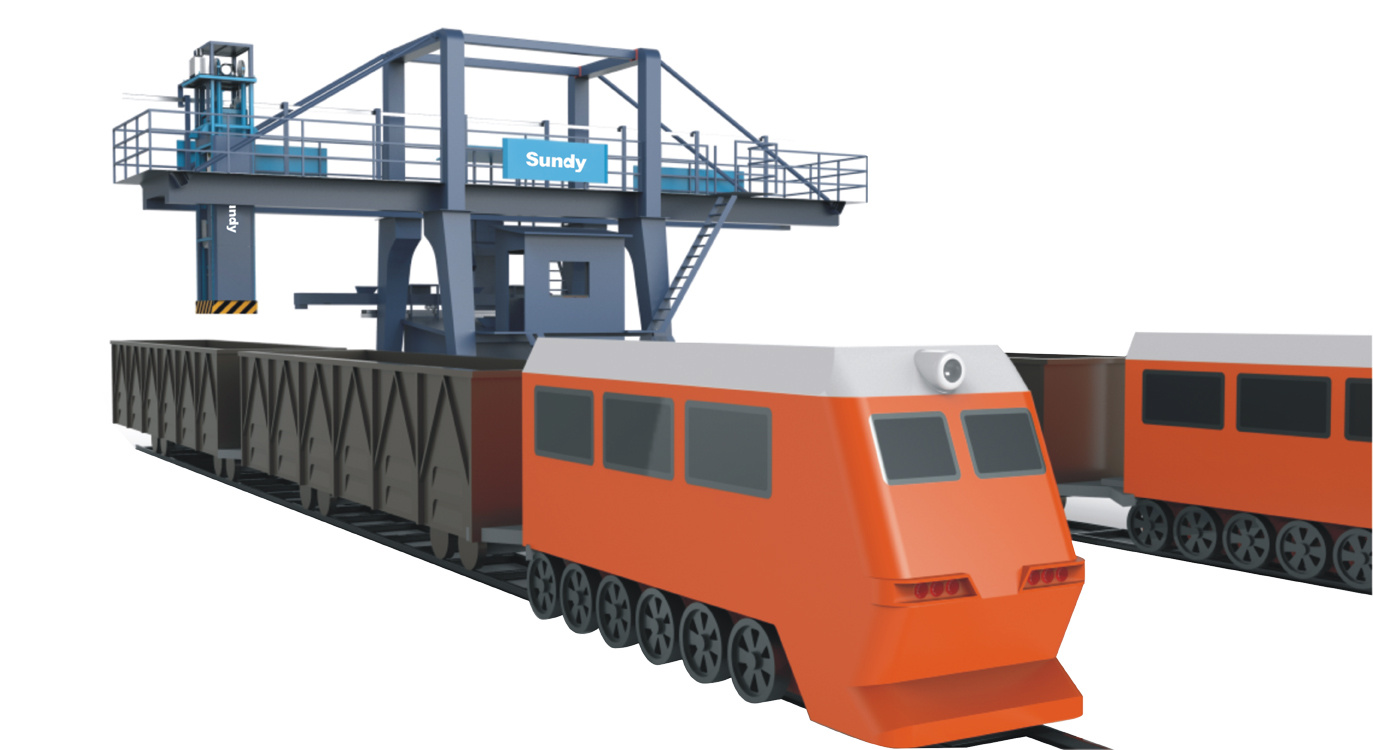

结构形式：火车门式采样方式：螺旋式

采样时间：≤60S/每点采样行程：≤2800mm

设备总重量：约35吨采样量（子样量）：5～40kg（可根据用户要求设定）

控制方式：全自动/手动适应水分：无烟煤≤12%，烟煤≤20%，褐煤≤40%

标称最大粒度：≤100mm出料粒度：≤6mm或13mm

破碎出力：3.5t/h缩分比：1/4～1/32

集样罐数：6/8/12电源：380V，50kW（视情况增减）

性能特点

1.采用带伞旋®技术的湿煤破碎机，煤种水分适应性强，全程通畅。

①自动判别破碎处理情况，变频给料，给料与破碎能力联动匹配，制样过程不堵、不粘，全程通畅，运行稳定；

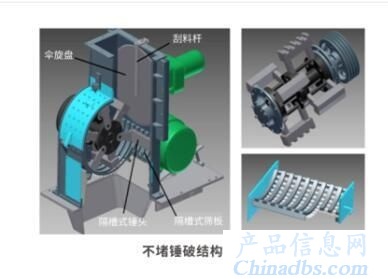

②采用带伞旋®技术的锤式破碎机构，破碎处理能力大、自动清理无死角，有效避免“粘/混”；

③配置独特的隔槽式破碎筛网和锤头，破碎和出料效率高，防“堵”、防“憋”、且****上减少样品残留。

2.样品代表性好。

①随机任意位置点全断面采样；

②机械自动化程度高， 最大限度消除人为因素干扰；

③与煤样接触面为不锈钢制作，不粘样、不混样。

3.螺旋式采样器（经典技术），不卡不堵。

①采样螺旋器长3.2米，可覆盖车厢煤层，实现单点一次性全断面采样；

②底部螺旋螺距比上部小16mm，易于清理，避免卡在中部或者上部无法清理而导致需更换整个螺旋器的难题；

③旋头具有破碎功能，可破采煤块。

4.自动化程度高、采样效率高。

自动定位采样、自动除铁、输送、破碎、缩分、留样、弃料返回等。

5.系统稳定、可靠，操作简单，维护方便。

①系统具有自诊断、自检测、自保护与报警等智能化功能；

②系统自动化程度高，操作简单、劳动强度低、维护方便。

6.可与火车翻车机协同工作，自动连锁，工作过程安全、稳定、可靠。

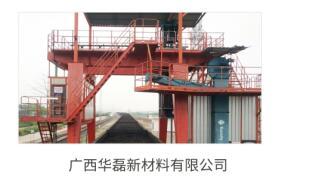

典型案例
