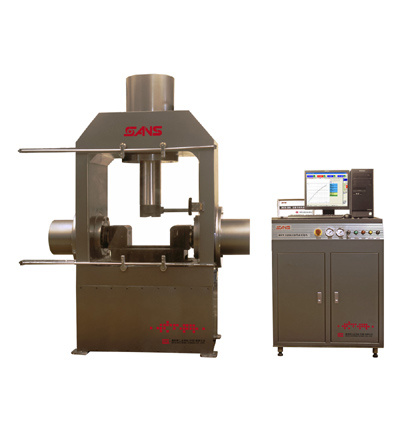

仪器简介：

1000kN/2000kN微机控制弯曲试验机，采用三油缸设计，可快速、自由调节跨距，能实现180度弯曲试验；试验过程可实现全自动弯曲试验，也可用手动方法试验；结构布局合理，符合人体工程学原理；紧凑型设计，占地面积小。静音、节能设计，符合节能环保要求；主机钢性高，可靠性高，使用寿命长；弯曲支座移动速度高，同步精度高。

主要功能：

主要用于钢筋和金属板材的弯曲实验。

弯曲试验机、钢筋/金属板材弯曲试验机技术参数：

规格型号 BHT5106 BHT5206

最大垂直/水平推力(kN) 1000/400 2000/1000

试验机级别 1级 1级

主机结构 整体框架结构 整体框架结构

试验分辨力 1/300000 1/300000

同步精度误差 ＜2% ＜2%

位移测量分辨力 0.007mm 0.007mm

位移示值相对误差 示值的±1%以内 示值的±1%以内

支辊规格/弯心规格(mm) Φ80×200/Φ5-Φ160 Φ80×210/Φ5-Φ160

弯曲试样最大厚度(mm) 40 40

垂直油缸压缩速度 240mm/min 240mm/min

水平油缸压缩速度 2×240mm/min 2×240mm/min

主活塞最大行程(mm) 350 350

最大跨距(mm) 360 360

主机外形尺寸(mm)

(长×宽×高) 1580×530×2200 1660×680×2260

主机重量(kg) 2800 4200

总功率 8kW(380V)+2kW(220V) 12kW(380V)+2kW(220V)

弯曲试验机、钢筋/金属板材弯曲试验机主要特点：

1：采用整体铸造框架结构，增强设备刚性

2：能精确的控制三路液压通道，可以任意设定弯曲角度

3：可以实现自动弯曲和手动弯曲的切换

4：人性化的安全防护装置

5：油源采用静音设计，环保，人性化，独有的压差随动系统，降低能耗，减少发热，保护油路；

6：采用高速DSP平台，其高集成度、强大的控制、数据处理能力、高可靠性，是采用其它处理器的试验机所无法比拟的；

7：采用基于神经元自适应PID算法的全数字、三闭环（力、变形、位移）控制系统，实现力、变形、位移全数字三闭环控制，各控制环间可自动切换，并在各方式间切换时实现无冲击平滑过渡；

8：高精准24Bit数据采集系统，高分辨率，可扩展至8路AD采集；

9：USB1.1通讯，通讯速率为12Mb/s，采用全速模式，批量传输方式；

10：系统板采用4层PCB独特抗干扰布线方法，抗干扰能力强；

11：除电源接口外，其它接口一律采用标准USB式接口，即插即用接口此种接口可实现热插拔，即具有即插即用功能。接口特性可由软件在线设置。使得各接口布局工整合理，插拔方便。

满足标准：

GB/T 14452-93 金属弯曲力学性能试验方法

GB/T 232-1999 金属材料 弯曲试验方法

原装配置：

各种规格弯心

可拓展配置：

弯曲试验机、钢筋/金属板材弯曲试验机应用行业：

计量质检；冶金钢铁；机械制造；民用航空；高等院校；科研试验所；商检仲裁、技术监督部门；建材；石油化工；其它行业。
