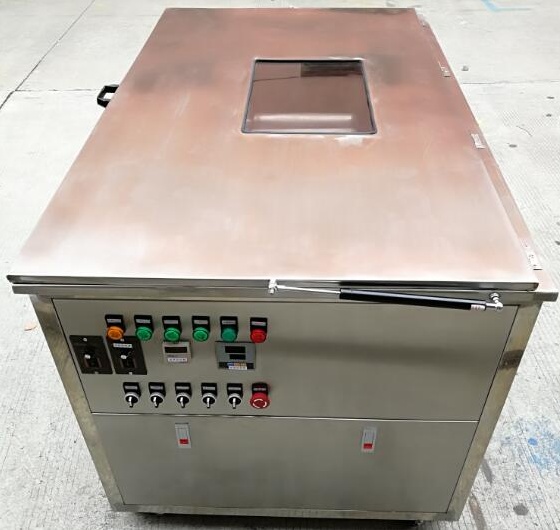

一、设备名称：SCQ-170506L滤芯钛棒专用超声波清洗机。

二、设备概要：

本机器利用超声波"空化"原理对滤芯、钛棒的内外污物进行剥离，再用高压水由内向外冲刷清洗，使清洗后的滤芯、钛棒洁净如新。适用于制药、化工等行业中的发酵、药液、原料加工、水处理等工序所用滤芯、钛棒的清洗。该产品的研制成功，彻底结束了滤芯、钛棒不能清洗的历史，可使滤芯、钛棒反复使用数次，减少企业重复采购带来的损失，为企业取得巨大的的经济效益，是各大生产企业滤芯、钛棒清洗的理想设备。 备注：通过转换不同接头，可以清洗尺寸范围内的各种滤芯、钛棒。特殊尺寸的滤芯、钛棒清洗请订做。

三、清洗对象、及工艺流程：

3.1、清洗对象: 滤芯、钛棒(以使用方提供为准)

滤芯尺寸：滤芯：总长330mm，直径60mm丝口：长25mm，直径20mm

每次清洗数量：12只

3.2、清洗工艺：进料→超声波粗洗（可旋转）→超声波漂洗---反渗透冲洗---干燥---出料。

3.4、温度条件：设备环境温度常温-80度，水溶性清洗剂清洗工作温度：60-80度，介质配比：水95%清洗剂5%。溶剂性清洗剂清洗剂工作温度：常温。

四、详细规格：

A：本设备主要由时间定时器系统，超声波腔体、旋转系统，总电控箱，和外壳等组成。

B：整机详细规格：

1、电源：3相4线    AC380V±10%

2、总消耗功率：约10KW

3、主要技术指标

◆清洗槽尺寸：  约500*1300*200mm

◆材    质：    内槽采用sus304 ，2.5mm

◆容  量：  130L

◆超声功率：    5000W

◆超声频率：    28KHz

时间设定：可根据根据脏污程度自行设定。

◆加热器功率：  5000W

◆加热器材质：  304不锈钢加热管

◆温度控制方式：数显温控器常温--80℃

干燥气源：使用方提供（气源需过滤处理）

◆转动电机功率：180W，２只

◆转动方式：    12只并联，链条传动转速可调

注：钛棒滤芯和滤芯采用不同的连接方式可自行更换。

◆转动速度：    约30 转/分钟

◆反冲系统连结器：专用SUS304不锈钢连接器，在转动状态下可实现反冲（可承载5KG压力）

◆轴    承：    不锈钢轴承

◆截止装置：    整体反冲采用电磁阀控制

◆适用电源：    AC·380V·50Hz

◆设置清洗反冲总时间，完毕音乐报警

◆降 音 盖：有（有玻璃观察窗，可方便查看清洗情况）
