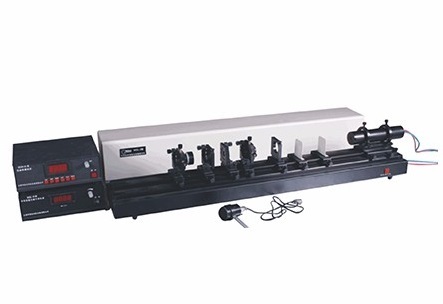

- 仪器介绍
本实验适用于大学近代物理教学中非线性光学实验，本实验以808nm半导体泵浦Nd：YAG激光器为研究对象，让学生自己动手，调整激光器光路。在谐振腔中插入KTP晶体产生532nm倍频光，观察倍频现象，测量相位匹配角，阈值等基本参数。插入被动调Q晶体，学习被动调Q现象。从而对激光原理及激光技术有一定的了解。
- 仪器特点
可开实验：
1、半导体激光器的工作原理及其光电特性测量。
2、半导体泵浦固体激光器的工作原理和安装调试。
3、激光晶体Nd:YAG材料的吸收光谱研究。
3、固体激光器倍频的基本原理，激光倍频匹配角选择实验
4、激光器的被动调Q实验。
- 基本配置及参数
编号 | 名称 | 参数 |
1 | 光学实验导轨 | 长1m，带标尺；燕尾设计，铝合金材质 |
2 | 半导体激光器 | 中心波长8088nm，输出功率>2W，功率可调，带TIEC制冷，温控精度0.5℃；电源:带功率电流可调功能，电流0-3A调节，含温控仪，可控制808激光器工作状态，控制激光器的输出状态；。 |
3 | 准直镜 | 直径：20mm，K9光学玻璃；二维可调，调整范围：±2.5mm； |
4 | Nd：YAG晶体 | 后表面镀膜AR@808nm & HR@1064nm；前表面镀膜AR@1064nm；晶体Φ4*2mm，带精密机械调整架，角度二维可调直线二维可调，角度精度±4′，分辨率0.005mm，横向偏差1′，纵向偏差1′。 |
5 | KTP晶体 | 尺寸3*3*5mm 带五维可调调整架。360度可调，最小刻度1度，镀膜。 |
6 | 输出镜 | 直径20mm ，其中一种1064nm半反镜透光率约5%，曲率半径250mm。一种064nm全反镜，反射率>99.8%，反射镜的曲率半径为2m；配精密机械调整架：角度精度±4′，分辨率0.005mm，调节机构保证等双轴等高，横向偏差1′，纵向偏差1′； |
7 | 光功率指示仪 | 3位半数字显示。量程：含200uW、2mW、20mW、200mW、2W可调挡，测量精度0.1W。含探头，探测器有效面积：Φ10mm；光谱响应范围：250nm～2500nm（响应均匀性优于3%）； |
8 | 被动调Q晶体 | 为Cr4+：YAG晶体，直径10mm |
9 | 其他 | 光源架，调整架，准直激光器，小孔屏，滤光片，护目镜，示波器等 |
