车载式GC2010AD：

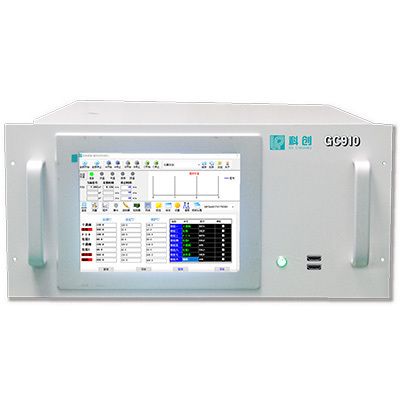

车载式GC2010AD型绝缘油溶解气分析专用气相色谱仪，是积累十多年绝缘油溶解气分析专用气相色谱仪制造经验，经两年多潜心研发，于最近推向国内市场的新一代绝缘油溶解气分析专用气相色谱仪。适合于车载，组成小型流动性车内检测实验室。以巡回、现场快速分析的方式，检测大型充油电器设备内绝缘油中溶解气的含量，用于监测大型电力设备的运行状况，及时发现设备事故的苗子，提出设备维修建议，避免造成重大损失。

新一代GC2010AD各项主要技术参数与以往GC900AD、GC2002AD等实验室使用的绝缘油溶解气分析专用气相色谱仪技术性能基本相同，所以新一代GC2010AD色谱仪也可在实验室内使用。

仪器成套性：

车载式GC2010AD型绝缘油溶解气分析专用气相色谱仪组成小型流动性车内检测实验室，需以下配套设备：

技术参数：

1. 检测绝缘油中溶解气组份 H₂、O₂、CO、CH₄、CO₂、C₂H₄、C₂H₆和C₂H₂共八个组份；

2. 最小检出浓度：H₂≤2ul/L， CO、CO₂≤5ul/L，C₂H₂≤0.10ul/L。

基线稳定性： TCD 基线噪声≤0.03mV， 基线漂移≤0.06Mv/30min；

FID基线噪声≤1×10^－13A， 基线漂移≤6×10^－13A/30min；

3. 组份检测定量重复性RSD≤3％；

4. 样品色谱分析时间≤5分钟

仪器外形、尺寸、重量及建议的车内布局

1. 仪器外形见图

2. 色谱仪尺寸、重量 L： 46cm D： 40cm H：23cm W（NET）：约11Kg；

3. 振荡仪尺寸、重量 L： 38cm D： 26cm H：25cm W（NET）：约 5Kg；

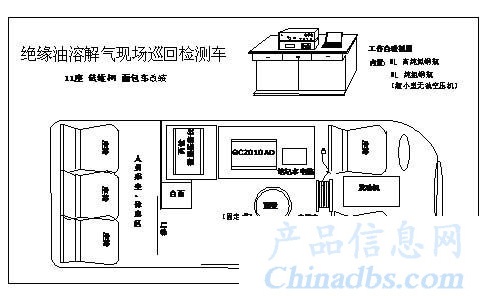

4. 流动现场检测车车内布局（建议），见图二，

图二 流动现场检测车车内布局

色谱仪、振荡仪操作要点

1. 振荡仪操作：振荡仪用作样品予处理，在恒温（50℃）时，振荡20分钟，使溶解在油样中各种气体，达到气液平衡。

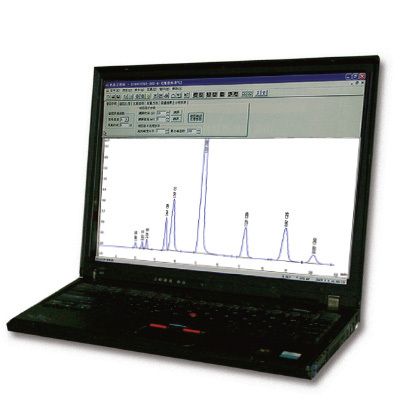

2. 振荡仪运行由电脑、色谱工作站设置好运行参数后自动运行。

运行参数：振荡温度－50℃，振荡时间－20分钟，振荡后静止时间10分钟。

3. 振荡频率约270次/分钟。可由振荡仪右侧小孔内电位器来调整。

4. 色谱仪操作：

（1） 气路控制 载气载气柱前压0.11Mpa、燃气H2压力0.02Mpa， 助燃空气压力0.035Mpa，载气分流流量50－70ml/min。

（2） 温度控制：予柱炉120℃，柱箱温度 42℃，TCD温度110℃，FID温度180℃，转化炉温度370℃。

（3） 检测器运行参数 TCD桥流70mA，FID高阻10¹⁰欧姆。

（4） 标气：样品气进样量0.1－1.0ml

标气分析

1. 标气分析目的，建立样品气分析模板，(确定被测组份出峰时间、确定组份进入色谱仪的量与组份峰高或峰面积 之间的关系－组份响应值)。

2. 标气进样方法：将标气钢瓶内标气，通过减压阀放到气体采样袋中，用0.1ul针筒抽气，色谱进样。

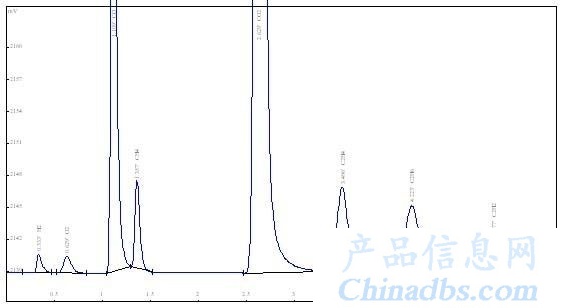

3. 标气色谱图，见图四。

图四 溶解气八组份标气色谱图

油样分析实例

按上述振荡仪、色谱仪运行参数，用车载式GC2010AD型绝缘油溶解气分析专用气相色谱仪分析两个运行中变压器的油样。分析谱图见图五、图六。分析结果见表1、表2。

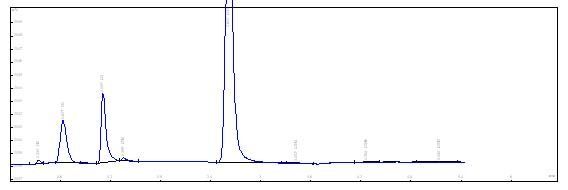

图五 四川西华大学送来油样溶解气色谱图

表1 四川西华大学油样溶解气含量表

序号 保留时间 名称 浓度 （ppm）峰面积uv.s 峰高uv

────────────────────────────

1 0.271 H2 981.42 45414 12159

2 0.631 O2 110.93 4221 784

3 1.340 CH4 3.35 606 188

4 1.094 CO 257.03 117080 31945

5 2.606 CO2 5577.83 368575 61001

6 3.438 C2H4 9.07 523 50

7 4.159 C2H6 5.99 180 28

8 4.967 C2H2 8.27 266 13

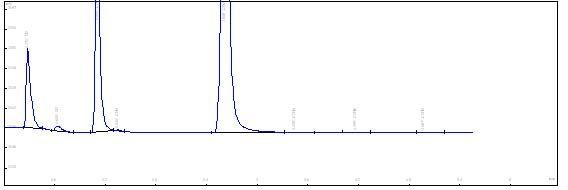

图六 成都华霖油样 溶解气色谱图

表2 成都华霖油样溶解气含量表

序号 保留时间 名称 浓度（ppm）峰面积uv.s 峰高uv

────────────────────────────

1 0.331 H2 111.46 886 276

2 0.627 O2 1722.75 17966 3219

3 1.355 CH4 10.39 898 213

4 1.105 CO 214.80 22270 5329

5 2.612 CO2 2017.29 129408 21227

6 3.432 C2H4 2.94 250 17

7 4.260 C2H6 1.79 121 17

8 5.130 C2H2 3.29 112 14

结束语

车载式GC2010AD型绝缘油溶解气分析专用气相色谱仪研发成功，是电力行业的一大福音，从此，绝缘油溶解气分析跳出了现场采样、实验室分析的老方式，能巡回到各处，在现场采样、现场分析，立即得到分析结果。

可很好解决目前实验室离线分析时间长、反应慢、分析数据不及时和目前在线分析装置技术上还不成熟、不稳定、价格较贵、维修不便的现实问题。
