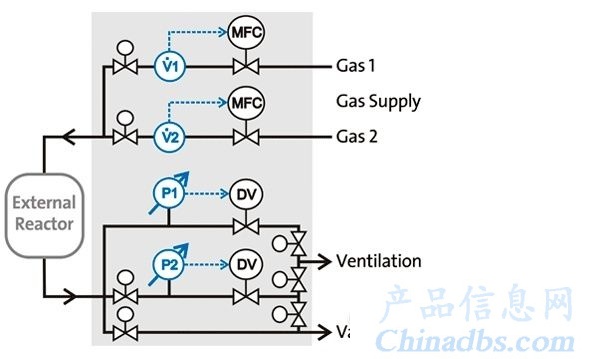

FlexiDOSE GMP-，G HP-， GHPII-Flow

用来测量压力到300bar的流动气体，或混合气的实验，主要包括有：

?

• 2个质量流量控制器（V1和V2），用来控制气体输送入天平/反应池腔体（可以增添更多的气路进气管路）

• ?2个截止阀，装在V1和V2管路上用来防止气体从MFC回流

• ?1个或2个压力传感器（P1，P2），用来测量反应池内压力。

• ?1个或2个压力控制阀，用来控制从天平腔体内排出的气流

• ?1个或2个截止阀，用来视反应池内压力情况而关闭压力控制器

• ?2个截止阀，用来控制低压下气体从低压控制阀排空或被抽真空

若需要进气体&蒸汽，FlexiDOSE G-Flow可以配备附加的蒸汽进气模块。

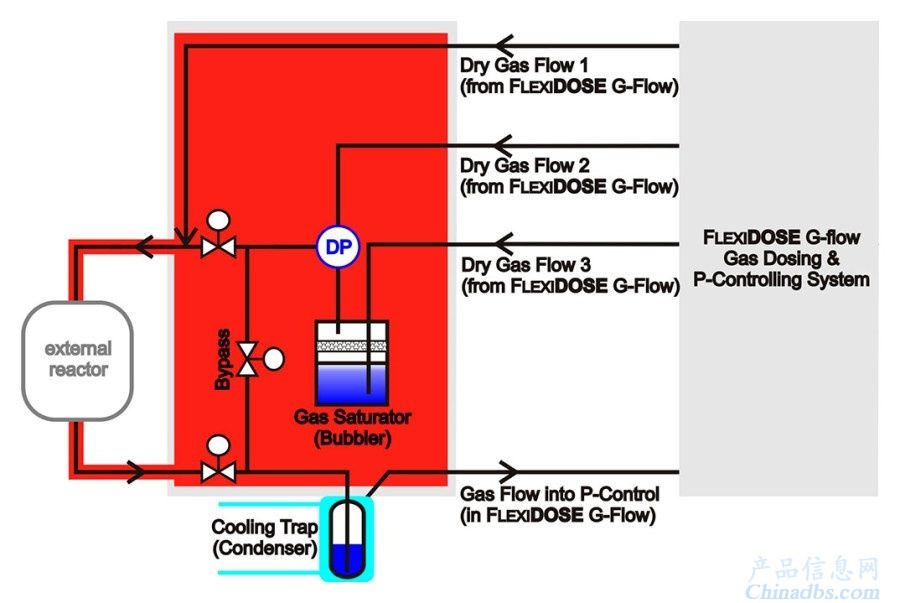

FlexiDOSE G&V LP-Flow

用于动态气体，混合气或气体蒸汽混合气的实验（需要FlexiDOSE G LP-Flow进气装置，见上面），主要包括有：

• ?1个气体饱和器，使得来自FlexiDOSE G-Flow的气流达到被加热温度下的蒸汽饱和状态。在蒸汽发生器后面的湿度控制器用来控制气体里的蒸汽露点。

• ?1个空气浴，用来加热所有接触到蒸汽的部件到80°C。

• ?1个冷阱，用来冷凝从反应池流出的气流中的蒸汽。

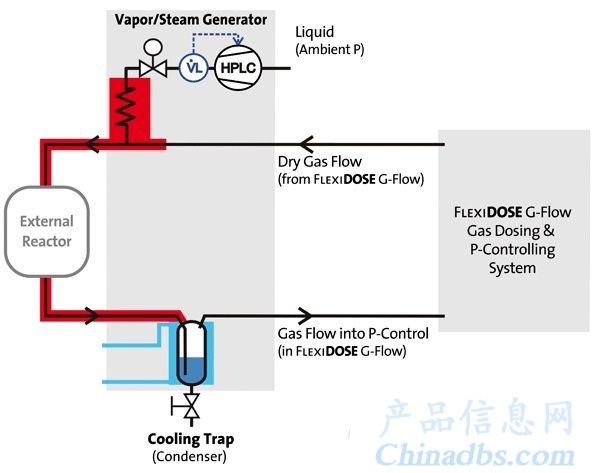

FlexiDOSE G&V MP-，G&V HP-Flow

用来做流动气体，混合气或气体蒸汽混合气在150bar下的测量试验（需要FlexiDOSE G-Flow装置，见上图），主要包括有：

?

• 1个HPLC泵，用来导入并增压液体，使其气化

• ?1个截止阀，用来在没有蒸汽导入的条件下关闭蒸汽气路，以防止从HPLC泵回流

• ?1个电加热蒸汽发生器（最高到350摄氏度）

• ?1个安置在反应池出口和外部FlexiDOSE G-Flow设备之间的冷阱，用来冷凝从反应池出来的气流中的蒸汽

• ?2个压力量程：50bar（MP-flow）和150bar（HP-flow）
