仪器使用和维护简单，性价比好，LCD显示，人机对话来设置和操作，水样可保存24个小时，中文菜单，单片机控制，密码锁定，远程控制。

采样瓶共24个，截面为橘子瓣形，以圆形分布在瓶筐中，瓶口位于圆周上。分配臂的轴位于圆心上，分配臂前部对准瓶口，电机带动分配臂旋转，每次旋转360/24即15度。从而实现水样的分配。在软件的控制下，可以实现一瓶多样（即采混合样）和一样多瓶（即采平行样）。

外部接口：十芯航空插头

1 (红) --- DC 18V

2 (灰) --- GND

3 (白) --- 4-20 mA

4 (棕) --- 空

5 (黑) --- GND

6 (黄) --- 脉冲输入

7 (紫) --- TXD

8 (绿) --- RXD

9 (兰) --- GND

10(橙) --- 空

技术参数：

技术参数

蠕动泵 泵管内径 10mm，高强度硅胶管

水管长度 8m（标准配置）； 5～25m （特殊定制）

泵体结构 增强工程塑料，快速拆装模块组合，电机轴、泵管滚轮架为不锈钢，

最大取样垂直高度 7.2 m

采样精度 ±10ml

仪器类型 FC为分采型，即所采水样分装在24个瓶中，分配器为自润滑、定位自锁型。

储水容器 24个1升容积聚乙烯瓶置于冷藏柜瓶筐中，

水样保存 海尔压缩机制冷，冷藏温度：0-8℃可调

软件功能 采样方式 自动采样：按预先编制的采样程序自动完成采样动作。

手动采样：临时设置采样量并完成采样动作。（定量采样）

随机采样：不进行设置采样量直接采样。

采样功能 等时混合水样：（时间控制定时定量采样）采样时间间隔：3～9999分钟，任意设定

等比例混合水样：（流量控制定流定量采样）可配专用流量传感器控制采样，亦可配其它具有输出脉冲信号的流量计控制采样。（输出脉冲为5～15V正脉冲）1～9999个脉冲任意设定。增量1个脉冲。

采样量设置范围：50～1000ml，增量1ml

水样装瓶方式：一瓶装N个水样(混合样)：1

一个水样分装N瓶(平行样)：1

采样管自动冲洗功能： 0～2次任意设定。

软件功能 可以根据采样要求预设并存储10个常用工作程序，以后可直接调用。

软件密码锁，可以保护仪器内设置的程序不被修改。

电机过载保护及报警。

可分别自动记录并存储每次采样时间和256组流量数据（每组数据包括：月、日、时、分；瞬时流量；累计流量，每组流量数据之间的时间间隔任意设定）。

所存数据掉电不丢失，采用循环更新的方式。能够方便地通过显示屏查看存储的采样时间和流量数据

输入输出接口 可通过有线或无线方式将存储的采样和流量数据上传。位于管理中枢的上位机也可对采样器实行远程在线控制，发出各种采样指令采集水样。

接专用超声探头，仪器同时具备流量计功能并按流量比例采样。测流范围：0.1升/秒～10立方米/秒

适用堰槽：巴氏槽；PB槽；无喉道槽；三角堰；矩形堰；梯形堰等。测流精度：l～5%（与所选用的堰槽有关）

可外接具有脉冲信号输出的流量计形成流量比例采样。如：WL-1型超声波明渠流量计。

操作界面 大屏幕（19264点阵）汉字液晶显示器，嵌入式单片机控制系统。

全部中文菜单，人机对话方式，需要人为输入数据或选项时均有中文提示。

电源 AC220V±15% 50Hz

功率 450w

外形尺寸

（mm） 500530960 (长宽高)

工作环境 -5℃～50℃

重量（Kg） 40

主要特点：

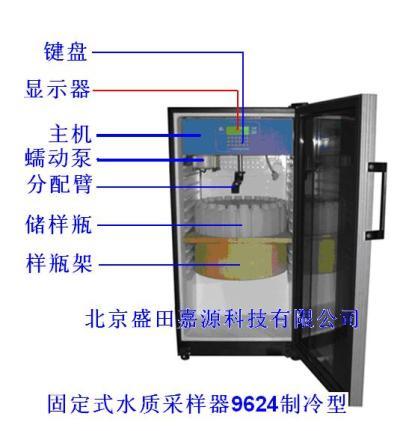

硬件配置清单：

（1）主机

（2）高速大流量蠕动泵：泵管内径Ф10

（3）19×264汉字液晶显示器

（4）触摸键盘

（5）分配臂

（6）24个1000毫升储水瓶

（7）瓶筐

（8）10×14聚乙烯水管8米

（9）过滤头1个

（10）管接头1个

（11）管卡箍2个

（12）使用说明书1份

电源开关功能的说明：

将仪器外面的三项插头插上，此时电源接通，冷藏室开始工作，

（此时主机也处于上电状态）面板上的“开”、“关”键为软开关，

用于控制主机的开启和关闭。仪器维修时应拔下三项插头，

彻底切断电源，否则有触电的危险。

仪器机箱外面为黑色喷塑钢板，内为吸塑成型高分子材料，

中间为发泡隔热保温材料。

仪器的环境工作温度为-5～50℃，为密封防尘设计，但

不可阳光直晒和雨水喷淋。
