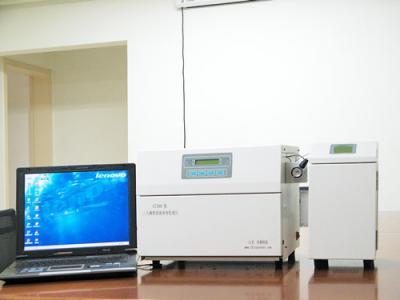

主要由输液泵、进样阀、色谱柱、检测器和工作站等五个部件组成，左边为固相微萃取部分：主要由输液泵、进样阀和固相微萃取柱等三个部件组成。

一、工作原理：

被分析样品经缓冲液混合、离心和过滤等简单前处理后，从左边进样阀VALVE 1进样口进样，进样阀由LOAD状态切换到INJECT状态，样品即由输液泵PUMP A带到固相微萃取柱，样品中被分析成分就被吸附到固相微萃取柱上，其他成分就被当作废液排出，再当进样阀VALVE 2从LOAD状态切换到INJECT状态后，

固相微萃取柱上被分析成分就由输液泵PUNP B洗脱到色谱柱和检测器，信号由检测器检出。

二、用途

主要用于测定饲料和食品中有害物残留量，包括激素类、抗生素类和色素类等。

三、系统配置

系统可以分三种配置：

1、单泵系统配置：LC100型等度高效液相色谱仪（单泵）

2、双泵系统配置：LC100型二元梯度高效液相色谱仪（双泵）

3、连用系统配置：LC100型固相微萃取-液相色谱联用仪

单泵系统可以通过增加一个高压输液泵升级到双泵系统，双泵系统还可以通过增加固相微萃取部件升级到联用系统。联用系统既可以用于普通二元高压梯度高效液相色谱分析，也可以用于普通等度高效液相色谱分析。

技术参数：

指标项目 本企业要求

流量设定值误差Ss：不超过1.0%

流量稳定性误差Sr：不超过0.5%

基线噪声：不超过5×10-5AU

基线漂移：不超过15×10-5AU/h

最小检测浓度（萘的甲醇溶液）：不超过1×10-8g/mL

波长示值误差：不超过±2nm

波长重复性：优于1nm

线性范围：优于104

定性（保留时间）测量重复性RSD6：不超过1.0%

定量（峰面积）测量重复性RSD6：不超过1.0%

主要特点：

1、**实现了固相微萃取和高效液相色谱联用的商品化仪器产品；

2、输液泵系统采用电子脉动抑制技术取代机械脉动抑制器，减少了液路死体积，提高了系统可靠性；

3、紫外检测器光栅控制部分采用软件计算旋转角度正铉值取代正铉杆机械装置，简化了结构，提高了系统可靠性；

4、仪器有关分析参数如萃取时间、洗脱液流量、检测波长和数据分析处理等由工作站软件控制和计算，可以将有关仪器参数和分析结果保存。
