模块化配置 * 根据温度可控范围分为：
TC3-KE：-40 ～150°C
TC3-ME：-20 ～ 150°C
* 可根据具体实验条件选择最适合的高低温实验箱

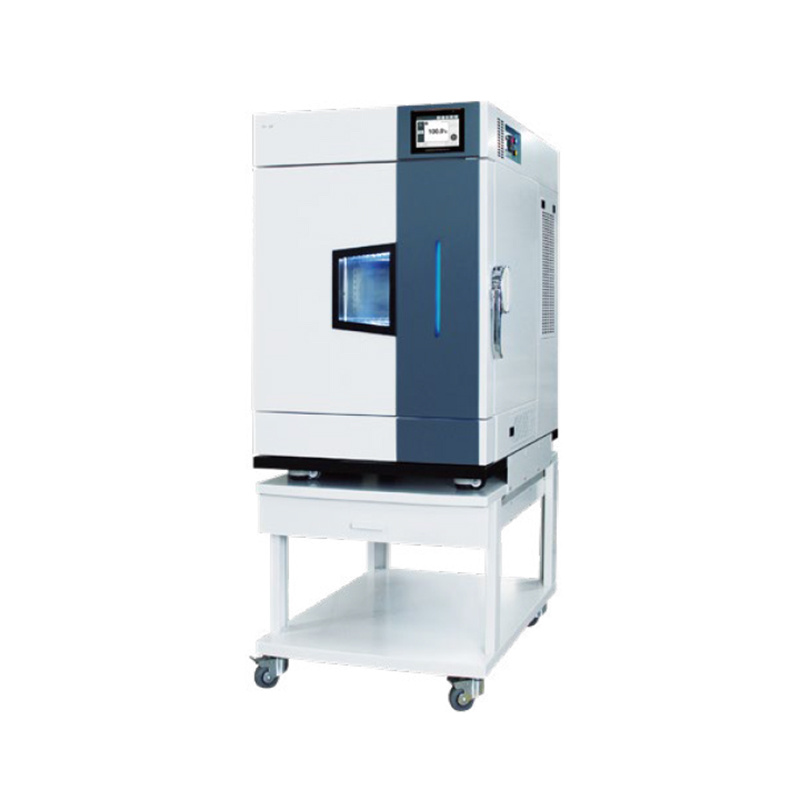

* 专用支架方便使用和移动
* 可选配数据记录仪
结构功能特点 * 紧凑型结构设计，功能完善，性能可靠，节省实验室空间
* 优异的绝热性和密封性，可进行重复测试，并保证稳定的温湿度环境
* 箱门采用双重密封结构，气密性**
安全性 * 双重安全温度保护
* 电子过温自动切断功能，独立的安全传感器及控制系统
* 机械过温自动切断功能（表面温度低于 60℃）
* 箱门开启报警及自动切断功能
* 压缩机自动保护系统（过电流，制冷剂压力过高或过低等
使用便捷 * 5.6 寸彩色触摸屏设计
* 图表化设计，对实验箱运行状态进行监控
* 实验箱操作和状态监控通过前面的触摸屏来执行
* 透明箱门设计，加装了加热单元和 LED 等，方便用户观察，已安装门锁
* 不同显色的 LED 灯代表实验箱不同的运行状态，用户可以在较远距离观察
* 带通讯数据线孔（?50mm）和堵头，方便与外部设备进行连接
* 可拆卸冷凝器格栅，方便用户进行清洗，时刻保持高效的换热效率
* 底部安装了万向轮，用于安装和运输
多功能控制系统 * 通过校准保证可靠的温度准确性
* 标配 RS232 通讯接口，RS485 通讯接口可选
* 通过 RS485 通讯接口，电脑课同时对 32 台设备进行控制和检测
* 为了保证更加精准和稳定的测试环境，分区进行 PID 控制
* 图表化设计，对实验箱运行状态进行监控
支持编程控制
描述 | 数量 |
编程组数 | 100 |
每组重复次数 | 999 |
每段重复次数 | 255 |
每组最多段数 | 100 |
最多使用段数 | 2000 |
每段编程时间 | 0～99小时59分钟 |
虽然每组有 100 段编程，但是最多只能使用100 段，而不是1000 段。否则编程模式需要重新设置。
型号 | TC3-KE-025 | TC3-KE-065 | TC3-KE-100 |
腔体容积 (L ) | 25 | 65 | 100 |
控制器 | 编程控制 ler (LCD 型 ) |
温度范围 (℃ ) | -40 ～ 150 |
温度波动 1) 在 50℃时 (±℃ ) | 0.3 | 0.3 | 0.3 |
温度变化 1) 在 50℃时 (±℃ ) | 0.5 | 0.5 | 0.5 |
加热时间 (0℃ ～ 90℃ ) min | 60 | 60 | 60 |
制冷时间 (90℃ ～ 0℃ ) min | 70 | 70 | 70 |
钢丝架数量 ( 标配 / 最多 ) | 2 / 7 | 2 / 10 | 2 / 10 |
架子间距 (mm) | 20 | 20 | 20 |
每个架子最大承载重量 (kg | 25 | 25 | 25 |
全部最大承载重量 (kg) | 65 | 65 | 65 |
内部尺寸 (mm) (W×D×H) | 350x220x350 | 400x330x495 | 500x380x530 |
外部尺寸 (mm) (W×D×H) | 611x878x911 | 660x1048x1056 | 761x1108x1096 |
观察窗 (mm) (W×D) | 220x300 |
净重 (kg) | 110 | 140 | 150 |
电缆接口 | 标配一个电缆接口 / ? 50mm (2”) 最多选配两个电缆接口 / ? 50 or 80mm (2 or 3.2”) |
通讯接口 | 标配 RS-232 接口（选配 RS-485 接口） |
电源要求 (AC230V， 1ph， 60Hz) | 7.4A | 8.8A | 10.8A |
订货号 | AAH861131K | AAH861231K | AAH861331K |
电源要求 (AC230V， 1ph， 50Hz | 7.4A | 8.8A | 10.8A |
订货号 | AAH861132K | AAH861232K | AAH861332K |
| 型号 | TC3-ME-025 | TC3-ME-065 | TC3-ME-100 |
腔体容积 (L ) | 25 | 65 | 100 |
控制器 | 编程控制 ler (LCD 型 |
温度范围 (℃ ) | -20 ～ 150 |
温度波动 1) 在 50℃时 (±℃ ) | 0.3 | 0.3 | 0.3 |
温度变化 1) 在 50℃时 (±℃ ) | 0.5 | 0.5 | 0.5 |
加热时间 (0℃ ～ 90℃ ) min | 50 | 50 | 50 |
制冷时间 (90℃ ～ 0℃ ) min | 50 | 50 | 50 |
钢丝架数量 ( 标配 / 最多 ) | 2 / 7 | 2 / 10 | 2 / 10 |
架子间距 (mm) | 20 | 20 | 20 |
每个架子最大承载重量 (kg | 25 | 25 | 25 |
全部最大承载重量 (kg) | 65 | 65 | 65 |
内部尺寸 (mm) (W×D×H) | 350x220x350 | 400x330x495 | 500x380x530 |
外部尺寸 (mm) (W×D×H) | 611x878x911 | 660x1048x1056 | 761x1108x1096 |
观察窗 (mm) (W×D) | 220x300 |
净重 (kg) | 80 | 110 | 130 |
电缆接口 | 标配一个电缆接口 / ? 50mm (2”) 最多选配两个电缆接口 / ? 50 or 80mm (2 or 3.2”) |
通讯接口 | 标配 RS-232 接口（选配 RS-485 接口） |
电源要求 (AC230V， 1ph， 60Hz) | 5.3A | 6.1A | 6.8A |
订货号 | AAH860131K | AAH860231K | AAH860331K |
电源要求 (AC230V， 1ph， 50Hz | 5.3A | 6.1A | 6.8A |
订货号 | AAH860132K | AAH860232K | AAH860332K |
* 1) 所有参数实在室温 20℃ ， 没有承载情况下测得。
2) 技术参数符合 DIN 12880 和 IEC 60068 标准。
※ 环境条件：温度 (18 ～ 30℃ )， 相关湿度 ( 最高 85%)
※ 推荐室温 : +20℃
高低温试验箱 ( 落地型 )
支持编程控制
描述 | 数量 |
编程组数 | 100 |
每组重复次数 | 999 |
每段重复次数 | 255 |
每组最多段数 | 100 |
最多使用段数 | 6000 |
每段编程时间 | 0～99小时59分钟 |
* 虽然每组有 100 段编程，但是最多只能使用 6000 段，而不是10000 段。 否则编程模式需要重新设置
技术信息
型号 | | JMV-012 | JMV-025 | JMV-040 |
腔体容积 (L) | | 125 | 253 | 420 |
控制器 | | 可编程，触摸屏控制器 (3.5” 彩色显示屏 ) |
温度范围 (℃ ) | | -35 ～ 180 / -31 ～ 356 |
温度变化 1) 2) | 在 25℃时 (±℃ ) | 0.5 | 0.5 | 0.3 |
| 在 -35℃时 | 0.7 | 0.7 | 0.5 |
在 -25℃时 | 0.7 | 0.7 | 0.6 |
在 -10℃时 | 0.8 | 0.8 | 0.6 |
在 25℃时 | 0.8 | 0.8 | 0.5 |
在 70℃时 | 0.9 | 0.9 | 0.7 |
在 100℃时 | 1.0 | 1.0 | 0.8 |
在 150℃时 | 1.2 | 1.2 | 1.3 |
在 180℃时 | 1.4 | 1.4 | 1.5 |
加热时间 2) ( 分钟 ) 从 25 到 180℃ | 67 | 67 | 46 |
制冷时间 2) ( 分钟 ) 从 25 到 -35℃ | 48 | 48 | 35 |
温 度恢 复 时间 2) 在 门 打 开 后 ( 分钟 | 在 -35℃时 | 6.0 | 6.0 | 6.0 |
在 -25℃时 | 5.0 | 5.0 | 6.5 |
在 -10℃时 | 6.5 | 6.5 | 6.5 |
在 25℃时 | 5.5 | 5.5 | 4.5 |
在 70℃时 | 8.5 | 8.5 | 8.0 |
在 100℃时 | 5.5 | 5.5 | 4.5 |
在 150℃时 | 6.5 | 6.5 | 7.0 |
在 180℃时 | 6.5 | 6.5 | 6.5 |
编程控制 | 温度范围 (℃ ) | -25 to 120 / -13 to 248 |
加热率 (℃ 每分钟 ) 从 -25℃到 120℃ | 2.0 / 3.6 | 2.0 / 3.6 | 3.1 / 5.58 |
制冷率 (℃ 每分钟 ) 从120℃到 -25℃ | 2.1 / 3.78 | 2.1 / 3.78 | 2.3 / 4.14 |
钢丝架数量 ( 标配 / 最多 ) | | 2 / 13 | 2 / 18 | 2 / 23 |
架子间距 (mm | | 30 | | |
每个架子最大承载重量 (kg) | | 15 | 20 | 25 |
全部最大承载重量 (kg) | | 50 | 70 | 75 |
内部尺寸 (mm) | | 500×500×500 | 600×650×650 | 750×700×800 |
外部尺寸 (mm) | | 890×1000×1200 | 990×1230×1350 | 1140×1380×1590 |
净重 (kg) | | 170 | 260 | 320 |
通讯接口 | 标配 RS-232 接口 （选配 RS-485 接口） |
电源要求 (230V， 60Hz) | | 1ph / 19.2A | 1ph / 26A | |
订货号 | | AAHKB011K | AAHKB021K | |
电源要求 (230V， 50Hz) | | 1ph / 19.2A | 1ph / 26A | |
订货号 | | AAHKB012K | AAHKB022K | |
电源要求 (380V， 50Hz) | | | | 3ph / 12.5A |
订货号 | | | | AAHKB038K |
型号 | | JMV-070 | JMV-100 |
腔体容积 (L) | | 720 | 990 |
控制器 | | 可编程，触摸屏控制器 (3.5” 彩色显示屏 ) |
温度范围 (℃ ) | | -35 ～ 180 / -31 ～ 356 |
温度变化 1) 2) | 在 25℃时 (±℃ ) | 0.4 | 0.3 |
| 在 -35℃时 | 1.0 | 0.7 |
在 -25℃时 | 1.1 | 0.8 |
在 -10℃时 | 1.2 | 0.9 |
在 25℃时 | 0.8 | 0.9 |
在 70℃时 | 1.2 | 0.8 |
在 100℃时 | 1.2 | 0.9 |
在 150℃时 | 1.1 | 1.1 |
在 180℃时 | 1.3 | 1.4 |
加热时间 2) ( 分钟 ) 从 25 到 180℃ | 44 | 60 |
制冷时间 2) ( 分钟 ) 从 25 到 -35℃ | 35 | 58 |
温 度恢 复 时间 2) 在 门 打 开 后 ( 分钟 | 在 -35℃时 | 6.5 | 9.0 |
在 -25℃时 | 7.0 | 6.5 |
在 -10℃时 | 8.5 | 6.5 |
在 25℃时 | 2.0 | 7.0 |
在 70℃时 | 9.5 | 7.5 |
在 100℃时 | 6.0 | 5.5 |
在 150℃时 | 9.0 | 3.5 |
在 180℃时 | 8.0 | 4.0 |
编程控制 | 温度范围 (℃ ) | -25 to 120 / -13 to 248 |
加热率 (℃ 每分钟 ) 从 -25℃到 120℃ | 3.4 / 6.12 | 2.4 / 4.32 |
制冷率 (℃ 每分钟 ) 从120℃到 -25℃ | 2.7 / 4.86 | 1.6 / 2.88 |
钢丝架数量 ( 标配 / 最多 ) | | 2 / 30 | 2 / 33 |
架子间距 (mm | | | |
每个架子最大承载重量 (kg) | | 40 | 40 |
全部最大承载重量 (kg) | | 100 | 100 |
内部尺寸 (mm) | | 900×800×1000 | 1000×910×1100 |
外部尺寸 (mm) | | 1290×1480×1940 | 1390×1580×2040 |
净重 (kg) | | 390 | 440 |
通讯接口 | 标配 RS-232 接口 （选配 RS-485 接口） |
电源要求 (230V， 60Hz) | | | |
订货号 | | | |
电源要求 (230V， 50Hz) | | | |
订货号 | | | |
电源要求 (380V， 50Hz) | | 3ph / 18A | 3ph / 19.4A |
订货号 | | AAHKB048K | AAHKB058K |
1) 符合 IEC 60068-3-5 要求。
2) 符合 DIN 12880 要求。
※ 以上参数值在 230V/50Hz，380V/50Hz 情况下测得。
※ 由于参数不断更新，如若未通知请谅解。
※ 为 FDA 项下注册公司，产品在 FDA 注册。
