2015年Anasys发布了**一代产品nanoIR2-s，在广受欢迎的**代纳米红外光谱系统的基础上增加了散射近场光学成像和光谱功能（s-SNOM）。实现了同一平台兼具AFM-IR和s-SNOM两种技术。仪器的空间分辨率达到10nm，广泛用于各种聚合物、有机无机复合材料、生物样本、半导体、等离子体、纳米天线等。

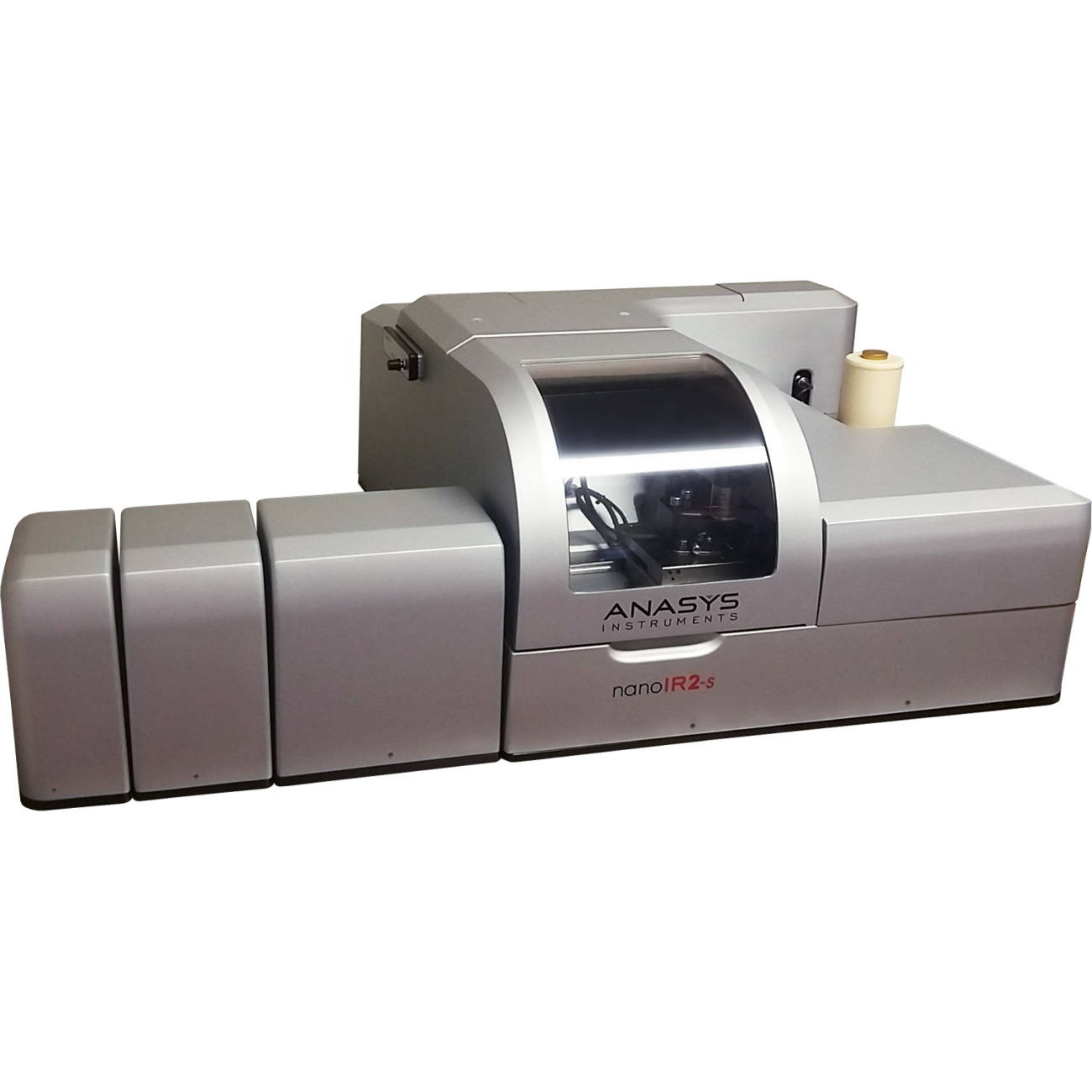

纳米红外&散射近场光学成像和光谱系统(nanoIR2-s)

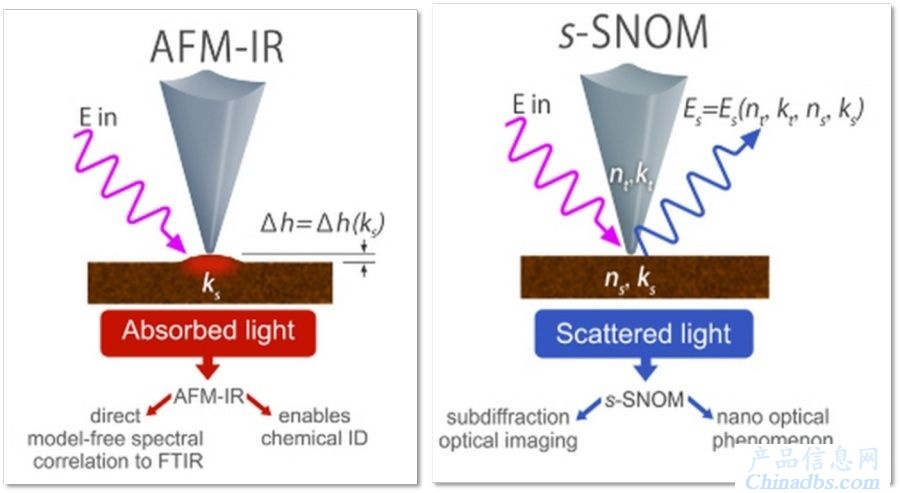

AFM-IR &s-SNOM

lAFM-IR 消除分析化学研究人员的担忧--与FTIR光谱完全吻合，没有吸收峰的任何偏移

ls-SNOM使用金属镀层AFM探针代替传统光纤探针来增强和散射样品纳米区域内的光辐射，空间分辨率由AFM针尖的曲率半径决定

l专利技术实现智能的光路优化调整，无需担心光路偏差拖延你的实验进度

l最准确的定性微区化学表征，得到美国国家标准局NIST， 橡树岭国家实验室等美国权威机构的认可

l简单易用的操作，被三十多位企业用户和近百位学术界所选择

l基于DI传承的多功能AFM实现纳米热学，力学，电学和磁学测量：

l纳米热分析模块（nanoTA， SThM）

l洛仑兹接触共振模块（LCR）

l导电原子力显微镜镜（CAFM）

l开尔文电势显微镜（KPFM）

l磁力显微镜（MFM）

l静电力显微镜（EFM）

10纳米空间分辨率化学成像和光谱

石墨烯等离子体 高分辨率成像

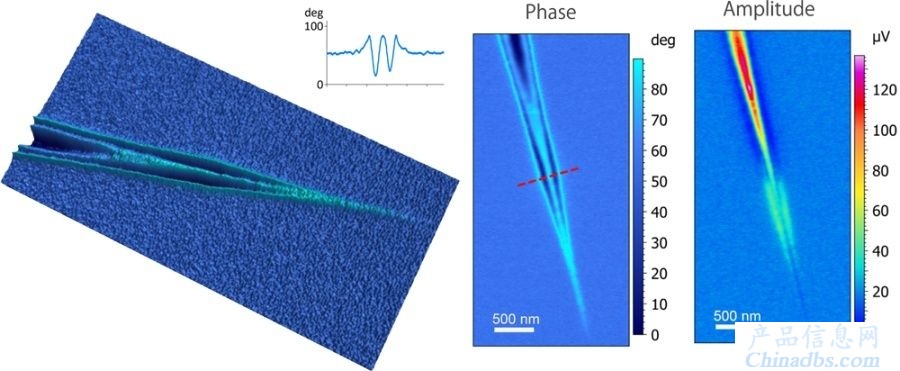

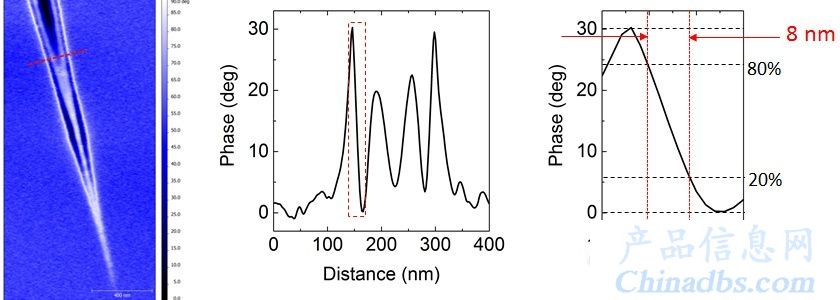

石墨烯表面等离子体的近场相位和振幅成像；优于10nm的光学成像

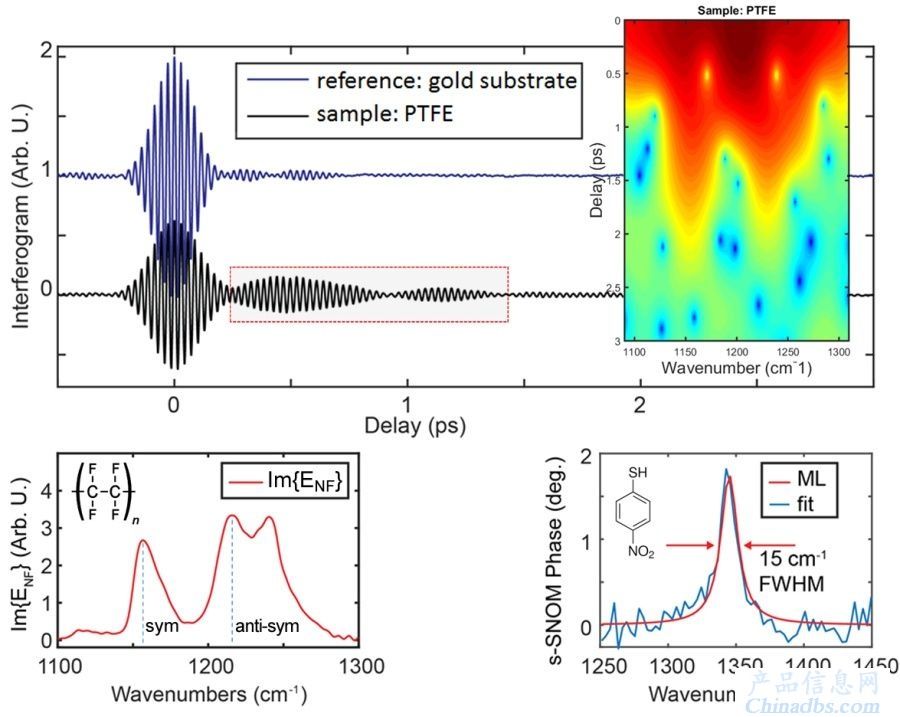

PTFE的nano FTIR光谱显示相干分子振动时域图（上图），和相应的近场光谱（下左图）。pNTP分子层的近场光谱（图下右）。
