AMF 微流控注射泵 LSPone
简介

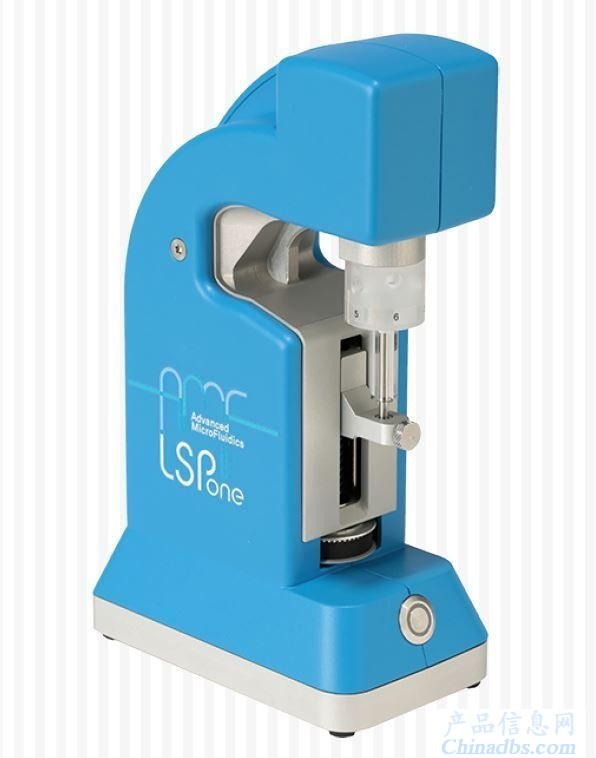

LSPone微流控注射泵来自瑞士AMF公司，是一种用于微流体应用的高精度进样装置。高精度的流速控制和几乎无脉冲的稳定性，使其成为多种液体处理的理想工具，流速设置范围覆盖从纳升到毫升每分钟。
LSPone注射泵集成了零死体积多路切换阀，使得这款注射泵可以处理多种流体的时序进样。得益于这款泵的高集成度，可以大大简化管路的连接，且成本低。
规格参数
阀参数 |
型号 | 描述 | 材质 | 内部体积 | 延滞量 | 流路直径 | 最大压力 |
VD2-6—050 | 6端口超低延滞量 | PCTFE PTFE | 5.2ul | 1.5ul | 0.5mm | 7 bar |
VD1-6—050 | 6端口低延滞量 | PCTFE PTFE | 3.5ul | 2.6ul | 0.5mm | 7 bar |
VD1-8—050 | 8端口低延滞量 | PCTFE PTFE | 3.5ul | 2.6ul | 0.5mm | 7 bar |
VD1-8—100 | 8端口低延滞量 | PCTFE PTFE | 14.1ul | 10.2ul | 1mm | 7 bar |
VFD1-8—100 | 8端口低延滞量 | PCTFE PTFE | 18.1ul | 11ul | 1mm | 7 bar |
VFD1-10—050 | 10端口低延滞量 | PCTFE PTFE | 4.5ul | 2.8ul | 0.5mm | 7 bar |
VFD1-10—100 | 10端口低延滞量 | PCTFE PTFE | 18.1ul | 11ul | 1mm | 7 bar |
VFD1-12—050 | 12端口低延滞量 | PCTFE PTFE | 4.5ul | 2.8ul | 0.5mm | 7 bar |
可以根据客户要求进行定制 |
泵参数 |
操作温度 | 5-40℃ |
操作湿度 | 20-80%，非凝结 |
最大压力 | 5bar |
材质 | PTFE PCTFE 硼酸硅玻璃 |
死体积 | 无 |
延滞量 | 1.5-10.2ul |
活塞行程 | 96000微步，30mm，几乎无脉冲 |
活塞分辨率 | 3000步（标准）/24000步（高）可选 |
活塞驱动 | 带有线性编码器的螺旋驱动器，用于步进损耗检测 |
连接接头 | 标准1/4-28 UNF，平头 |
精度 | 满冲程时与期望值偏差<1% |
通讯接口 | USB mini，RS232，RS485 |
通讯类型 | Serial I2C（可根据需求定制） |
功率 | 18-24VDC，最大电流2.2A，推荐40W/18VDC |
满冲程时间 | 2-3000s |
尺寸 | 245*143*85mm |
重量 | 2.2kg |
操作系统 | MS Windows 7或更新版本，MAC OSX |
认证 | CE和CB认证 |
注射器参数 |
型号 | 体积 | 材质 | 最小流量 | 最大流量 | 最小剂量体积 |
S25-P | 25ul | PTFE | 0.25ul/min | 750ul/min | 0.05ul |
S50-P | 50ul | PTFE | 0.5ul/min | 1500ul/min | 0.1ul |
S100-P/S100-U | 100ul | PTFE/UHMW-PE | 1ul/min | 3000ul/min | 0.2ul |
S250-P/S250-U | 250ul | PTFE/UHMW-PE | 2.5ul/min | 8000ul/min | 0.5ul |
S500-P/S500-U | 500ul | PTFE/UHMW-PE | 5ul/min | 15000ul/min | 1ul |
S1000-P/S1000-U | 1000ul | PTFE/UHMW-PE | 10ul/min | 30000ul/min | 2ul |

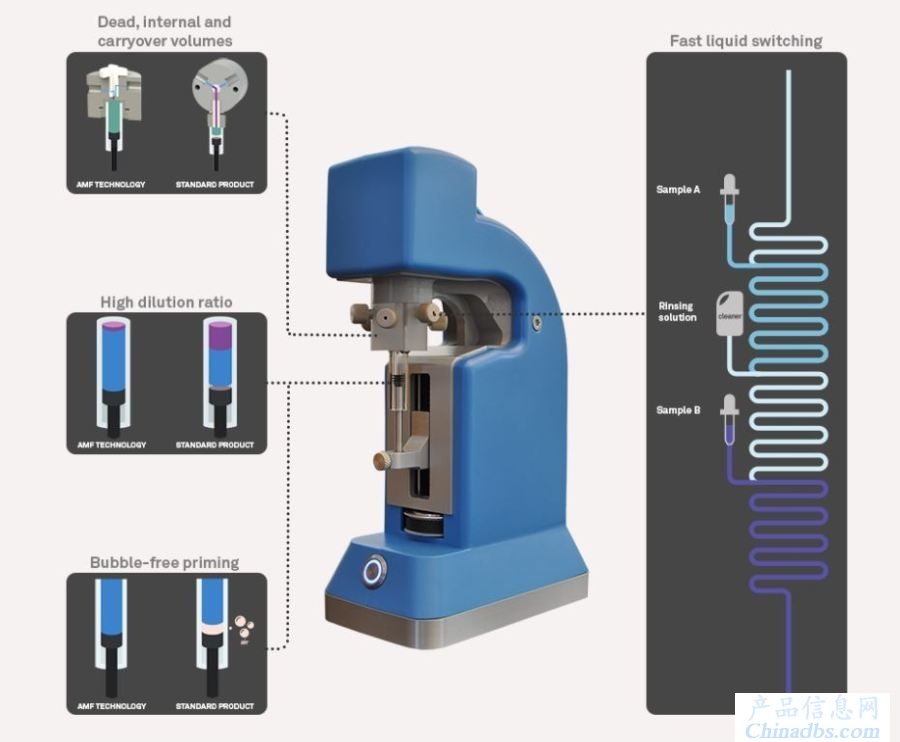

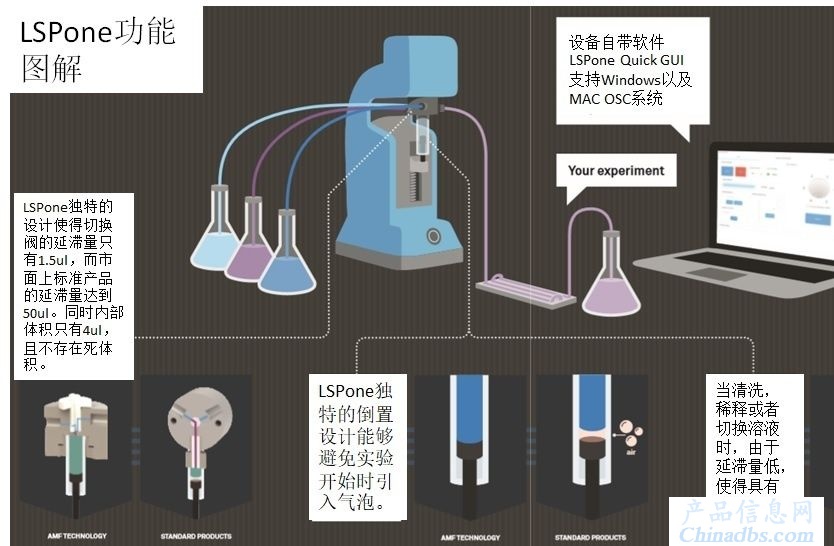

功能图解
LSPone注射泵上集成的零死体积切换阀有如下特点：
零死体积
LSPone独特的设计使得切换阀的延滞量只有1.5ul，而市面上标准产品的延滞量达到50ul。同时内部体积只有4ul，且不存在死体积。
避免实验开始引入气泡
LSPone独特的倒置设计能够避免实验开始时引入气泡。
?
?
软件控制
LSPone自带控制软件，且支持C，Labview，Python，Matalab，通讯串口等多种方式进行程序编写。
LSPone software分为：

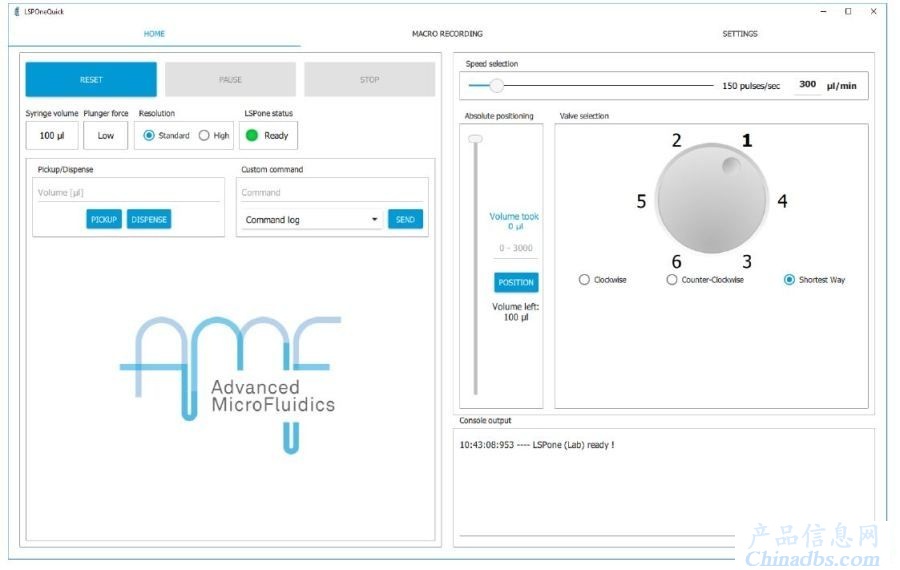

1. 可实时控制设备状态的LSPone Quick；

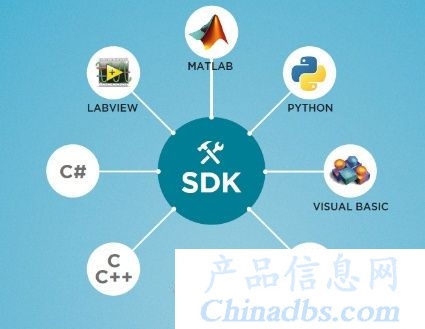

2. 集成C/C++，MATLAB，Python等多种编程语言的SDK（Software Development Kit）。
?
?
应用系统
器官芯片
样品制备
细胞培养
荧光标记
药物筛选
流体循环进样
