主要特征

• 物理尺寸和电气特性参数完全按照IEC62493来设计
• 测试球的电路结构集成了对接收机的瞬态高电流保护电路
• 全频带单独校准
• 坚固的壳体和不锈的材质
• 便携
• 可通过PMM9010接收机和上位机软件PIES自动进行转换因子F的计算

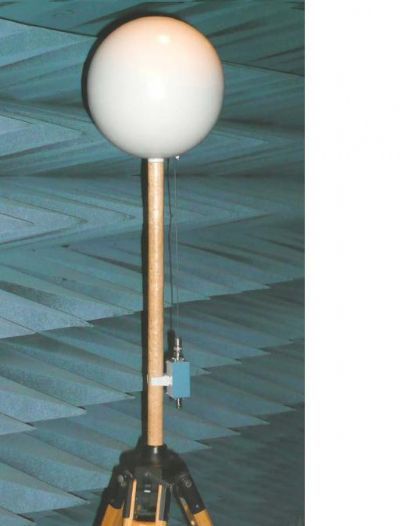

PMM VDH-01是严格根据国际标准IEC62493的参数要求进行设计的测试球，专门用于进行灯具产品对于人体电磁场暴露级别的EMF评估，采用的表征方法是20kHz-10MHz频率范围内的测试球体上的感生电流强度。

测试球的组件包括一个用于模拟人体脑部的直径为210mm的传导球体，一根用于模拟人的脖颈的导线和一个标称阻抗为50欧姆的无源网络用于匹配EMI接收机所要求的50欧姆的输入阻抗，并防止接收机输入过载。

PMM VDH-01可以与任何兼容CISPR标准的EMI接收机搭配使用，当采用PMM9010作为接收装置的时候，测量设置和计算功能可以通过PMM公司免费提供的上位机软件PIES自动完成。

参数：

频率范围 20kHz-10MHz

等效保护电路 全兼容IEC62493

输出阻抗 50Ohm

射频输入接口（球体） BNC 母口

射频输出接口 BNC母口

球体直径 210mm

线长 300mm

三脚架连接孔 1/4口径

操作温度 -10 ～45˚C

储存温度 -20～70˚C

重量（不含三脚架） 1.7kg

订购信息

VDH-01 标准金属测试球，配件如下：连接线（脖颈模拟件），保护电路，BNC-BNC射频连接线，原厂校准证书，专用软包

选件

TR01 三脚架，高度60-180cm可调

建议选择的测试主机装置

PMM9010 数字EMI干扰接收机，全兼容CISPR16-1-1，频率范围9kHz-30MHz

PES PMM公司提供免费上位操作软件，与PMM9010主机一并提供
