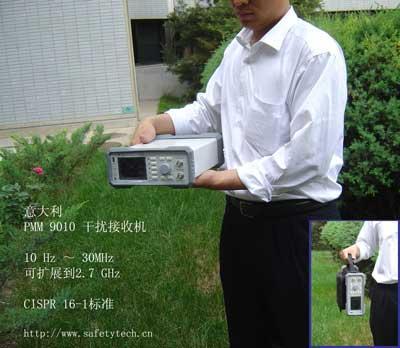

电磁干扰接收机

频率范围：10 Hz ～ 30MHz（可扩展到2.7 GHz）

自带显示屏

满足：CISPR 16-1标准

技术参数：

频率范围：10Hz to 30 MHz

分辨率：0.1 Hz

RF 输入： Zin 50 W， BNC fem.

衰减器：0 dB～35 dB( 5dB steps)

脉冲限制器：内置 (选购件)

前置放大增益：10和20 dB(在预选器后)

最大输入级

(无设备破坏)

正弦波AC电压：137 dBµV (1 W)

脉冲频谱密度：97 dBµV/MHz

预选器

频率范围：

(一个低通滤波器和六个带通滤波器)

< 9 kHz

9 kHz to 150 kHz

150kHz to 500 kHz

500kHz to 3 MHz

3 MHz to 10 MHz

10 MHz to 20 MHz

20 MHz to 30 MHz

IF 带宽

6 dB 带宽：10， 100， 1000 Hz and 10 kHz

CISPR 16 误差：0.2 and 9 kHz

噪声：

9 ～ 150 kHz：<- 10 dBµV (QP)

(200 Hz BW) <- 12 dBµV (AV)

150 kHz ～ 30 MHz ：<- 7 dBµV (QP)

(9 kHz BW) <- 9 dBµV (AV)

测量模式和时间：Peak、Quasi-peak、RMS、Average(平行检测器）

1 ms to 30 sec. (CISPR 16 缺省设置)

显示测量单位： W， V， A， dBm， dBµV， dBµA， dBpW， dBµV/m， dBµA/m

频谱

Span/division：1， 2， 5， 10， 20， 50， 100 kHz

IF分辨率：0.1， 0.3， 1， 3， 10 kHz

测量准确度： S/N > 20 dB

1 kHz ～ 150 kHz：± 1.0 dB

150 kHz ～ 30 MHz：± 0.8 dB

RF 输出

(跟踪发生器)：Zout 50 W， BNC fem.

频率范围：10 Hz to 50 MHz

大小：60 dBµV to 90 dBµV ( 0.1 dB steps)

准确度(9 kHz ～ 30 MHz)：± 0.3 dB

解调器： AM/FM

I/O 接口输出： RS-232–USB用户接口 IEEE-488 (选购接口)

操作温度： 0° ～ 40°C

供电： 12 V直流

大小： 235x105x330 mm

重量： 5 kg

主要特点：

1. 内置充电电池供电，仅重5Kg

2. 自带显示屏

3. 四个实时检测器

4. Peak， Q-Peak， AVG & RMS

5. 7 个频带选择器

6. 快速测量

7. 高灵敏度、准确的测量 (± 0.8 dB)

8. 数字式计权 CISPR

9. 内置跟踪发生器

10. 数字解调器

11. Click选项

12. 高输出 (137 dBµV - 1W)

13. RS232， USB， IEEE-488和无线连接

14. 可选购扩展到2.7 GHz
