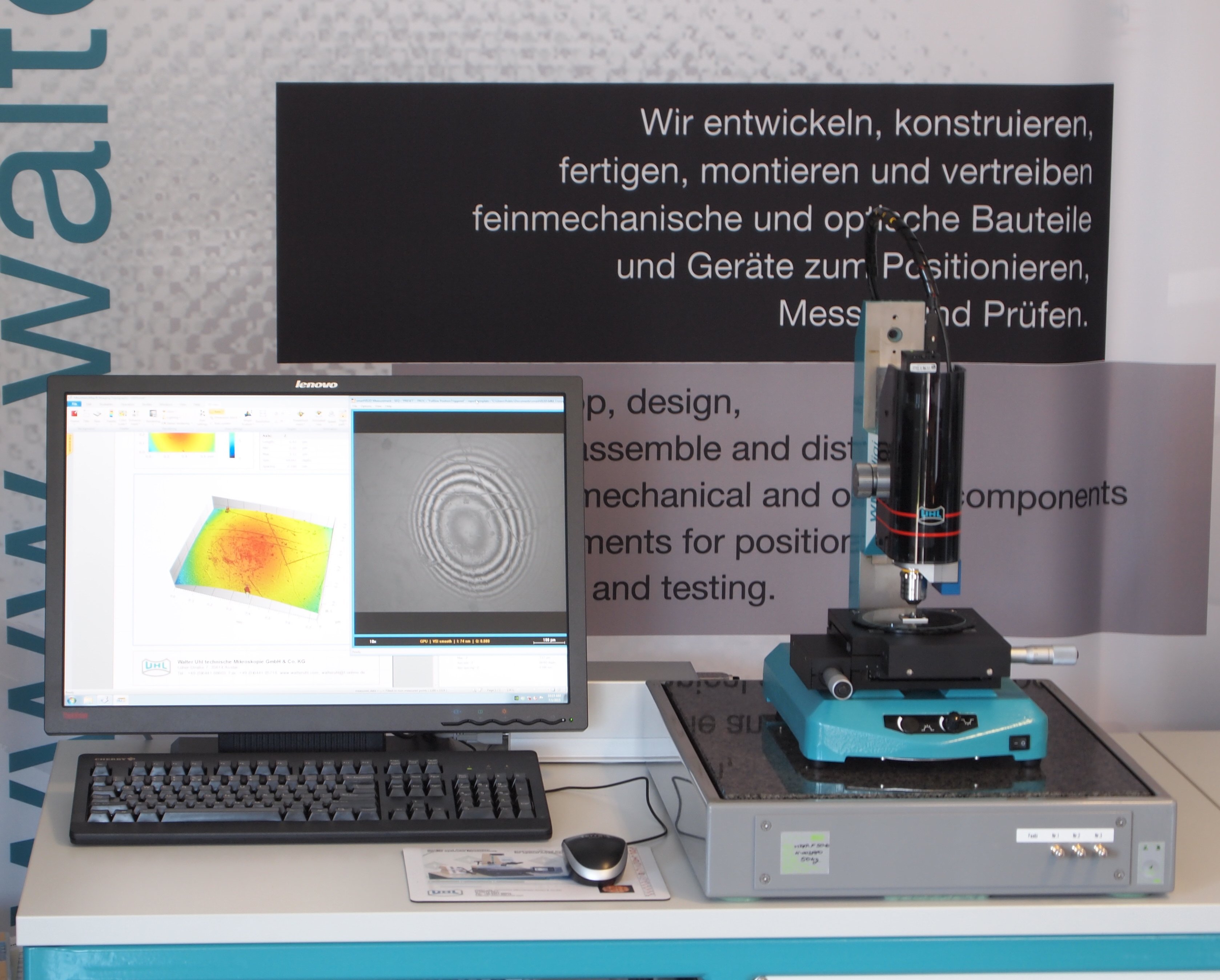

UHL测量显微镜
UHL测量显微镜图片
产地:德国
索取资料及报价
产品介绍

UHL:

1943年由Mr. Oskar Uhl创立,位于德国黑森州光学城

主要以生产精密定位、调节机械零部件,显微镜及配件为主

2000年全面收购LEICA测量显微镜VMM系列

2006年再次收购LEICA显微硬度计VMHT系列

德国沃尔公司(Walter Uhl techn. Mikroskopie GmbH & Co.KG)是生产测量显微镜的专业厂家,位于德国黑森州光学城Wetzlar – Asslar。沃尔公司历史悠久,1943年开始生产显微镜和精密机械部件,拥有世界范围各个领域的广泛用户。.沃尔公司有自己的产品设计,软件设计,精密测量台加工和客户服务整体团队.主要产品为MS摄像测量显微镜系列,VMM测量显微镜系列,显微镜另部件供应和特殊测量系统。沃尔公司2000年收购了徕卡(Leica Microsysteme)测量显微镜,将徕卡的测量显微镜生产转移到了Assla,升级优化后成为目前全新的UHL VMM/MS工具测量显微镜系列。

VMM200测量显微镜组成:

10倍双目镜,眼睛保护圈

徕卡设计测量物镜:1X,2X,5X,10X,20X,50X

高倍金相物镜可选配50X,100X.

全钢制高稳定性载物台,带T型定位槽

滚柱轴承导轨,快速定位粗精调

X,Y轴测量范围:250X150mm

Z轴高度测量范围:150mm(可选)

测量系统:德国海德汉光电钢质光栅尺,

分辨率:0.1um

SCHOTT冷光源,光纤照明;亮度可调

测量精度:1.8 um + 0.005L um

三轴手动或电机驱动可选

QC测量计数器或IMS,OMS等测量软件

外型尺寸:356mm X 540mm X 662mm

最大承重:30Kg;仪器重量:125Kg

300-500万像素摄像头,拍照及观察样品

原厂工控机或商用电脑,预装软件。

VMM200测量显微镜原理:

测量样品经过物镜的真实放大后呈现中间像,然后再经过测量目镜的再次虚放大,实现了总的放大倍数,所呈现图像在观察者眼睛成像或在电脑显示屏上显现,就实现了样品的放大过程。软件通过摄像头捕捉到该放大图像后,开始配合载物台X,Y方向及Z轴方向的移动,来实现三维方向的精密测量。因为具备X,Y方向上250x150的移动行程,测量显微镜可以实现大范围的尺寸测量,已经高度150mm范围的高度测量。

测量的基准是载物台中内置的高精密光栅尺,加上载物台自身高精密的直线性和平行度,具体测量中能实现小于1.5-1.8um+200Lum的测量重复误差,具备极高测量精度。

显微镜 VMM200特点:

***测量精度

●光学测量,即非接触测量尺寸和形状,能够测量金属,塑料,玻璃,陶瓷等零件.

●应用范围广泛: 样品研制, 样品抽查, 批量生产等

●可更换不同的测量物镜, 放大率可达1000倍及更高

●同轴安装的入射光保证***照明,其余斜照明可选

●双目观察,无疲劳工作,高眼点,可调屈光度

●远焦光束光学系统(无限远光学系统)

●可灵活更换配置的物镜系统

●光电测量系统, 精确的数据显示器,实时显示

●增量测量,德国海德汉钢质光栅

●透射照明和同轴反射照明, 选项: 倾斜反射照明

●汽车制造工业

●航空航天工业, 测试实验室, 高等院校等

●不需要手算的测量

●直角图形极坐标系

●任意选择坐标零点

●直接用鼠标在屏幕上确定测量点

●操作方便易学,自动寻找确定边沿,可编程控制测量过程

●可设置相匹配的直角,圆,网格屏幕图案, 进行快速观察控制(工作区域)
