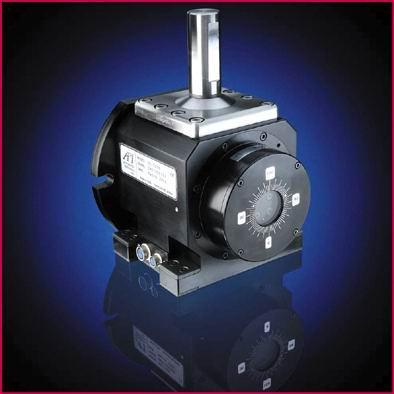

API旋转轴角摆检查仪
产品介绍 仪器简介: API旋转轴角摆检查仪用于四/五轴立式或卧式加工中心的偏摆角和倾斜角测量。该检查仪是为了校准加工中心旋转轴偏摆角和倾斜角而研制开发的,它利用一个重垂式电子水平仪作为参考,这个电子水平仪被安装在伺服马达驱动器的轴套中,轴套的两端各与两个高精度的圆光栅和角编码器相连接。测量时系统软件将电子水平仪值零,当主轴或工作台旋转时,伺服马达作反方向旋转,通过圆光栅记录转角数据,并与机床发出的指令进行比较,从而测得主轴和旋转工作台的精度。将角摆检查仪安装在测量轴上后,所有采集数据的指令和控制过程都可以由操作者在计算机上完成,这个过程避免了操作者在实际加工主轴附近工作,又保证了操作者的安全。测量立式工作台时,可选配侧面安装支架,以便将角摆检查仪很容易地安装在旋转工作台上进行测量。测量卧式工作台时,可选配一个高精度的平面反向镜,与API激光干涉仪配合,用于测量卧式或立式旋转工作台的旋转角精度。 技术参数: 1. 测量范围:440度(±220度) 2. 准确度:1秒 3. 分辨率:0.36秒 4. 与主轴连接轴的直径:1英寸(可选25mm) 5. 重量:约4.1kg 6. 外形尺寸:130*185*220mm 主要特点: 1. 不需要安装在旋转轴的中心、调整方便 2. 伺服电机,电子水平仪和圆光栅形成一个整体结构,保证测量精度 3. 圆光栅定位,伺服驱动 4. 系统控制器带有RS232接口 5. 便携式搬运箱 |
