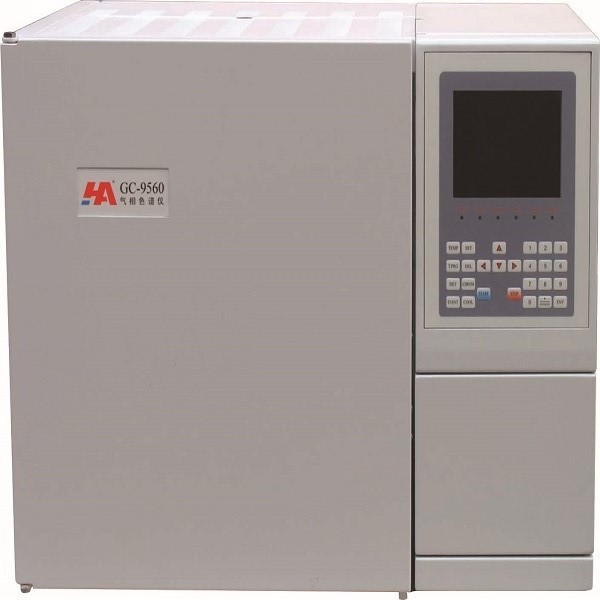

GC-9560-PDD氦离子化气相色谱仪器适用于高纯氢、氧、氩、氮、氦、氖、氪、氙、二氧化碳等气体中痕量杂质的检测，仪器配备高灵敏度的氦离子化（PDHID）检测器，采用中心切割与反吹技术，配置具有吹扫保护气路的进样切换阀和进口氦气纯化器，通过无死体积取样或在线进样方式，一次性完成上述高纯气体中H2、O2（Ar）、N2、CH4、CO、CO2等常见杂质或C1-C4等碳氢化合物的检测，检测限达ppb级，重复性RSD≤1％。

由华爱色谱承担主要起草任务的国家标准GB/T 28726-2012《气体分析 氦离子化气相色谱法》已经于2013年02月01日起正式公布实施。

一、适用标准：

GB/T3634.2-2011 《纯氢、高纯氢和超纯氢》 GB/T 14599-2008《纯氧、高纯氧和超纯氧》

GB/T 8979-2008《纯氮、高纯氮和超纯氮》 GB/T 4842-2006《氩》

GB/T 4844-2011 《纯氦、高纯氦和超纯氦》 GB/T 17873-1999《纯氖》

GB/T 5829-2006《氪气》 GB/T 5828-2006《氙气》

HG/T 3633-1999《纯甲烷》 GB 10621-2006《食品添加剂 液体二氧化碳》

GB/T 23938-2009 《高纯二氧化碳》 GB/T 28125.1-2011《空分工艺中危险物质的测定》

二、技术参数：

1、检测限（ppb）：

一般杂质

杂货种类 H2 O2（Ar） N2 CH4 CO CO2

检测限 5 10 10 5 25 5

碳氢化合物

杂质种类 C2H4 CH4 C2H2 C2H6 C3H6 C3H8 C4H8 C4H10 iC4H10

检测限 20 5 10 20 20 20 20 20 20

2、温控指标：

柱 箱：室温上8℃－400℃ 精度±0.1℃

进 样 器：室温上8℃－400℃ 精度±0.1℃

检 测 器：室温上8℃－400℃ 精度±0.1℃

温控数量：八路

程序升温：八阶

升温速率：1℃～40℃

降温速度：7分钟以内（350℃到50℃）

3、氦离子化检测器（PDD）：

放电模式：脉冲放电

基线噪声：≤0.1mv

基线漂移：≤0.5mv/30min

检测限：≤1.0×10ˉ10g/ml

4、载气纯化器：

可纯化气体：He、Ar、Ne、Kr、Xe、Rn

操作压力：1000Psi

去除气体：H2、O2、N2、CO、CO2、CH4、H2O、NO、NH3、CF4等

残留浓度：≤10ppb

5、工作站性能:

通讯接口：RS232/USB接口

高精度：24位的高精度A/D

分辨率：±1uv

输入电平范围：-5mv至+1v

采样频率：20次/秒

动态范围：106

积分灵敏度：1μv•sec

线性度：<±0.1%。< span="">

重现性：0.06％。

6、其他参数：尺寸、重量、电源:

尺寸：宽655mm×高500mm×深480mm

重量：～48kg

电源：220V±22V，50Hz，功率≥2kW

三、系统配置：

（1）GC-9560气相色谱仪 （2）氦离子化检测器（PDHID）

（3）中心切割系统 （4）多柱箱系统

（5）氦气纯化器 （6）标准气体

（7）色谱柱 （9）氧吸附与还原系统

（10）载气专用减压阀 （11）无死体积专用取样阀

（12）GC-9560V4.0版反控色谱工作站
