仪器简介：

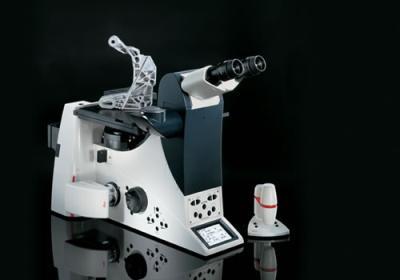

DMI 5000M是徕卡公司继MEF4A型倒置金相显微镜之后于2005年推出的又一款大型研究级

自动倒置显微镜， 光学设计上采用先进的 HC无限远轴向、径向双重色差校正光学技术，彻底消除杂散光等干扰因素；

在整个光学系统内， 对涉及成像质量的所有组件(物镜、镜筒透镜、目镜筒、

目镜、照相接口等) 进行**化组合，实现图像分辨率和反差的**化，

得到锐利图像的同时追求最高分辨率。

DMI 5000M适用于钢铁，金属， 化工材料行业科研， 质检， 质控

反射光可实现明场， 暗场， 偏光， 微分干涉， 荧光观察功能

透射光可实现明场， 暗场，偏光， 微分干涉观察功能

可接干涉台阶仪进行高精度测量

可接大尺寸物台用于半导体检测

可接CCD相机配合图像分析软件进行材料分析

可升级为其他观察方法

技术参数：

1、目镜： 10X、视域直径25mm

2、目镜筒：观察角度可20-45度变化调节，可反装调节10cm的高度

3、物镜: 直径为32mm的金相专用物镜

5X物镜数值孔径NA=0.15；工作距离=12.2mm

10X物镜数值孔径NA=0.30；工作距离=11.0mm

20X物镜数值孔径NA=0.50；工作距离=1.27mm

50X 物镜数值孔径NA=0.80；工作距离=0.5mm

100X物镜数值孔径NA=0.90；工作距离=0.3mm

4、载物台：248mmX204mm；X-Y移动行程100mmX60mm；样品托片孔径5-40mm

5、调焦范围：9mm升降范围，1um步进精度

6、标准放大倍数: 50X--1000X

7、LCD显示屏：76mmX49mm

8、物镜位数： 5位

主要特点：

1、可调节角度的观察筒为标配，反装后可降低高度，符合人机工学设计

2、25mm超宽视域的平场目镜，大大提高了视野面积

3、32mm粗直径物镜，使明、暗场通光量大大提高，图像更清晰

4、物镜转换可分别电动和手动两种方式控制

5、可选配电动控制变倍器组件，有1.5X、1.6X、2X三种可选

6、明场、暗场观察方式均为电动转换，偏光和微分干涉有手动和自动两种配法

7、微分干涉自动配置操作时只需按一个键，偏光模块和相应物镜的干涉棱镜自动切入光路中

8、光强、孔径光阑、视场光阑的变化与物镜转换连动，自动随所选物镜到达设定位置

9、光强、孔径光阑、视场光阑大小可随时调节，调节后的数值显示在LCD屏上

10、手动调焦，同轴精粗旋纽调节，

11、**特有色温自动平衡系统，使采图时不用每次再做色稳平衡

12、LCD屏即时显示工作状态，包括物镜倍数、光强光阑大小、变倍数，Z轴数值等

13、控制显微镜软件免费， 可对显微镜进行设定，可编程控制，即将某种固定观察条件定义到一个按键上，只需按此键，就可到达设定的条件，大大节省时间

14、可配多用户管理软件，分别存储不同用户管理设定，方便多用户个性化使用

15、可配快速恢复软件，每一张照片可存储当时工作状态，在以后任意时候可恢复拍此照片时的工作状态

16、图像分析软件包括图像处理及金相分析，图像处理支持景深扩展和拼图，金相分析包括球墨、涂层、脱碳、相比例、晶粒度等，具有多种国际测量标准

17、图象采集设备：徕卡原装显微镜专用数码相机
