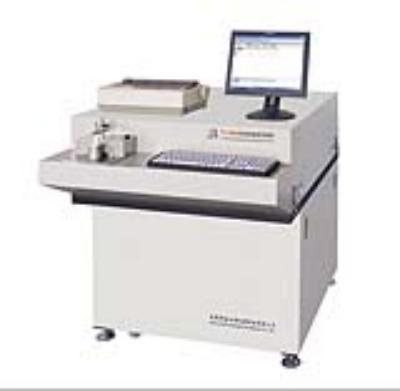

TY-9600型光电直读光谱仪是分析有色金属成分的快速定量分析仪器。本仪器广泛应用于冶金、机械及其他工业部门，进行冶炼炉前的在线分析以及中心实验室的产品检验，是控制产品质量的有效手段之一。

一、TY-9600型光电直读光谱仪安装条件

1、仪器放置的空间

仪器的外观尺寸为:1380×1260×880mm.光谱室应与制样室分开.为方便日常操作，请在光谱仪的后及左右留下一米左右的空间.另外，要有放置微机桌(1500×600mm)的空间。

2、准备2～3瓶高纯氩气，纯度为大于99.996%。

3、光谱仪接入端应加装断电保护，空气开关;过流10A保护。

4、独立专用地线，对地电阻小于1欧姆;接地体用直径38～50mm的铜棒，其长度为2.1m.地线的制作方法见附件。

5、根据光谱实验室房间的大小，配置一台空调机。

6、配置一台双盘磨样机或一台落地式砂轮机，磨盘直径Φ350mm，用于钢铁试样表面的打磨，如是有色金属，需配置一台小型车床来取样。

7、为保证氩气纯度，需配置一台氩气净化器.（若氩气纯度大于99.999%可不准备）。

8、用户自备控制样品，用于仪器类型再校准功能。

9、配置一台高精度稳压电源，如奥其丝牌的。

注意事项

1、光谱仪供电系统应与大功率的用电设备(如中频电炉及其频繁启停的用电设备)分开用电。

2、要远离大功率用电器至少50m左右。

3、光谱实验室的防尘效果要好。

4、光谱仪器避免单面受热或日光直射。

地线的安装方法

二、接地电阻的要求：

1、电阻要小于2Ω。

接地电阻的大小可以定义接地电流的大小，接地电阻值越小，接地装置的接地电压值也就越小。这就是说接地电阻值的大小，标志着设备接地性能的好与坏。

2、电阻的测量

接地电阻一般可用电流表—电压表、电桥法、接地电阻测量仪等来测量，目前都采用接地电阻测量仪来进行测量，此方法即简单又方便。常用的接地电阻测量仪有ZC-8型和ZC-29型两种。在接地电阻测试前要先拧开接地线的引下线。

三、接地装置的安装

一般来讲，接地线埋入地下深度不应小于2m。在特殊场所安装接地极时，如果深度达不到2m时应在接地极周围放置食盐5kg、木碳约10kg并加入水，用以降低接地电阻。如果用2根及2根以上的接地极时，各极之间的距离不应小于2.0m，以减少大地的流散电阻。在有强烈腐蚀性的土壤中，应使用镀铜或镀锌的接地极。同时接地极不得埋设在垃圾层及灰渣层区，敷设在地中的接地极不应涂漆，以免接地电阻过大。

技术参数：

技术指标

激发光源：

供电电压：50Hz、220V±1%

输入功率：1.0KVA

充电电容：预燃8μF， 曝光1.5μF

峰值电流：预燃100A， 曝光20A

主回路峰压：300VDC(采用自动调整峰压)

引燃电路：脉冲幅度：+15KV

辅助间隙：采用隧道二极管

放电频率： 200 Hz ～600 Hz

样品台分析间隙：4mm

分光仪：

分析波段范围：160～650nm

机刻凹面光栅：曲率半径 1000mm

刻划密度：1667/mm

入射角：35度

允许最多通道：40个（可扩张到64个通道）

分光仪局部恒温：35℃±0.5℃

测控系统：

测控系统：采用单板机测量和控制，与上位计算机进行数据交换

重现性：RSD≤0.2%

光电倍增管高压电源：

稳定度：8小时优于0.5%

高压调节：从-550V到-1000V变化，分8（0-7）档调整

高压设置：用户通过计算机软件改变

主要特点：

仪器特点

1、 仪器结构设计合理，电子系统采用国际标准机笼，高集成化电路设计。

2、 采用高稳定的激发光源，激发频率可变，可达到***分析效果。

3、 分析速度快、20秒内测完所有通道的化学成分，重复性好、稳定性好。

4、 测控系统采用单板机测量与控制，与上位计算机进行数据交换，提高了运行速度。

5、 通过计算机软件来调整每个通道的光电倍增管负高压，通道负高压分8档调整，从而大大地提高通道的利用率和分析谱线的**线性范围在分析不同材质中的采用，减少了通道的采用数量，降低了成本。

6、可用于黑色金属和有色金属的分析，分析基体可多达6个，合金可达100多种。

7、采用纯中文Windows系统下的操作软件，操作简单易懂。

8、计算机软件建有数据库系统，也可通过网络远程传输数据，方便快捷。

9、各项系统独立供电，组成单元，使用方便，维护简单。

10、采用光学部分恒温措施，保证了仪器的正常运行，从而降低了对环境的要求。

11．计算机控制自动描迹，简单、方便，非专业人员既可进行描迹操作。
