EnergyLab XM是输力强分析APP-XM极限测量产品系列中的一员，每个型号都专注于具体应用的特定要求。相比其他同类产品，这些新型号的产品体积较小。在节约您实验室空间有限的前提下，提供了无可比拟的性能。每个XM模块使用输力强独特多点校准和严格的标准测试进行独立校准确保**精度。

Apps-XM

EnergyLab XM 用于锂离子电池， 燃料电池和超级电容器

EchemLab XM  用于腐蚀/涂层和物理电化学

SolarLab XM 用于太阳能电池/PV电池

Materials Lab XM 用于铁电，绝缘体和 电子测量

• 高精度直流和交流阻抗

• 经典阻抗技术

• 100uOhm以下低阻抗高重现性测量

• 辅助通道直流/交流测量用于阴/阳极表征

EneregyLab XM 超极限测量

EnergyLab XM是一款特定应用的产品，主要专注于锂离子电池/燃料电池/超级电容器研究。

EnergyLab XM包含参考级的恒电位仪，频率响应分析仪(FRA)和2A放大器。该设备可以设置为放大或者非放大模式(自动切换)，为宽范围的能源器件提供**测试条件和精度。

EnergyLab XM 杰出的灵敏度，使得能够完整的执行低电流类型或者新一代低阻抗电池。

如果需要大电流(比如测试100 uOhm以下样品)，可以使用外置放大器并自动控制，可扩展置

100A放大器。

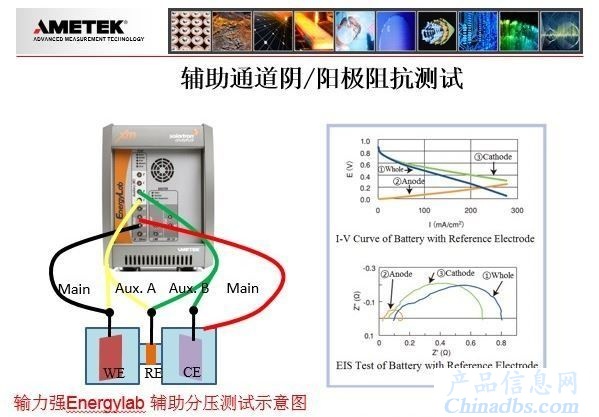

所有模式(放大或者常规)可以使用输力强独特的辅助分压功能，可以同步测试单体/阴极/阳极直流和交流阻抗。

EnergyLab XM的阻抗精度图(下一页)突出显示了输力强****的测量能力，带给您小体积，低价格的新一代Apps-XM系列产品。

EnergyLab XM使用内置和外置放大器可以超高精度的完成，微欧姆级别的超低阻抗测量。这些例图显示了系统10uOhm到100 uOhm的数据质量。

阳极/阴极/电池组同步测试

ModuLab XM ECS集合了功率放大器，高施加电压和辅助差分电压输入等一系列高性能模块，为新一代超低阻能源器件研究提供了****的表征技术。XM不仅可以对整体电池或电池组整体进行直流和交流阻抗测试，而且可同时对电池正负极或者电池组中的单个电池进行直流和阻抗测试（可测电堆的电压高达100V）。XM高精度的测试能力使您的电池失效被检测出来成为可能，节约了时间并大大提高了您的测试效率。

左图为锂离子电池组的高灵敏度测试结果，同时显示了电池组整体阻抗及电池组中单个电池阻抗数据

模拟线性扫描

• 所有配置都标准提供平滑模拟波形，如模拟线性扫描。

• 对于电极过程中表现出非常快速的暂态行为的研究，模拟线性扫描可以保证这些过程中的快速信息不丢失

快速测量功能

• 具备极快的样品采集速率1M样品/秒

• 高速脉冲波形测试（如GSM/CDMA手机电池，脉冲充放电以及脉冲伏安测试）

• 超平滑的交流波形带来的是极高精度的交流测试结果（40倍Over-Sampling采样）--包括阻抗，导纳/电容，介电常数，莫特-肖特基以及更多。即使是在>10KV/s的***扫描速率之下操作，都能提供超平滑的循环伏安波形。

灵活配置的系统及操作人性化的软件

• 提供的软件既灵活、功能丰富，又容易使用。提供大量的实验类型可供选择，从标准的开路、循环伏安法测试到复杂的包括样品准备的多步骤顺序、高级别的实验技术及综合的阻抗分析…

• 软件提供在实验开发所有阶段的曲线图形，所以用户可直观地确切看到要应用什么波形到电解池上。当参数被输入软件，将显示实验运行时应用到电解池的实时波形图及连接图，使用者可检查电解池是否正确连接，并在实验开始前作好调整。 软件内的连接图增强了拓展性能，使系统组态能快速简便地再配置设定，以适应任何类型的测试。

• 软件允许自由选择数据采集模式，不管所选择的实验类型为何。例如，运行脉冲伏安实验，可选择高采样速率，如此可分析脉冲的实际形状(电压与电流)，以便在脉冲上选择最理想的测量点。

特点

? 高性能“即插即用”模块，即可扩展功能又可扩展通道

? 64MS/s平滑扫描-LSV、LSP、CV

? 高达1MS/s数据采集-脉冲、CV

? 100aA电流分辨率

? ±25A电流-扫描/脉冲

? ±100V槽压与极化

? 10μΩ 微阻抗测量

? ＞100TΩ 超高阻抗测量

? 多种高速EIS技术

恒电位仪/恒电流仪

电极连接

2， 3， 4 端

浮地设置

是

阻抗测量带宽

1MHz

最大记录时间

无限

对电极

平滑扫描发生器

64 MS/s 插补与过滤

电位极化(槽压)

8V

电流极化范围

恒电位300mA

放大器2A

推荐电压扫速

25 kV/s- 1uV/s

推荐电流扫描

1 kA/s-200uA/s

带宽

1MHz-10 uHz

极化V/I 误差(设定+范围)

0.1%+0.1%

最小脉冲持续时间

1 us

切换速率

>10 V/us

参比输入(RE)

电极连接

差分输入

有源屏蔽

有源(3端)/接地(4端)

测量电位范围

+/- 8V

量程

8V， 3V， 300mV， 30mV， 3mV

精度(读值%+量程%+偏置)

0.1%+0.05%+100uV

超高分辨率

1 uV

输入阻抗

>100 GOhm，<28 pF (3端)

输入偏置电流

<10 pA

超高ADC采样速率

1 MS/s

工作电极(WE)

最大电流

恒电位仪+/-300mA

放大器 +/-2A

量程

恒电位仪 300mA-30nA

放大器 3A-30nA

精度(读值%+量程%+偏置)

0.1%+0.05%+30fA

超高分辨率

1.5pA

槽压(浮地)

+/-8V

超高ADC采样速率

1 MS/s

辅助电极(A， B， C， D)

差分辅助电极

4 (同RE)

DC测量

与RE同步

阻抗测量带宽

1MHz (同FRA)

频率响应分析仪

超高采样速率

40 MS/s

频率范围

10 uHZ-1MHz

频率分辨率

65，000，000分之一

频率误差

+/-100 ppm

每个测量最小的积分时间(单一正弦， FFT或谐波)

10 ms

信号输出

波形

单波， 多波

单波

线性/对数

多波/谐波频率

所有频率或所选频率

分析通道

精度(比例)

+/-0.1%， +/-0.1^。

抗混叠与数字滤波，DC抑制

自动

分析通道

RE， WE， 辅助通道 A/B/C/D

分析模式

单波，FFT，谐波

DC偏置抑制

自动
