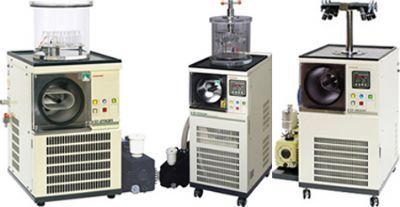

日本TAITEC冷冻干燥机 VD-250R / 550R / 800R
使用更简便的冷冻干燥机。可根据用途自由搭配系统。
主要用途
●蛋白质等样品的干燥
●食品检测样品的干燥
●其他需要冷冻干燥的应用
特長
可对应氮气吹扫和真空度记录仪输出
解除真空时，可填充氮气代替空气（喷嘴Pisco Φ6mm）。连接气瓶时，需将压力调到0.1MPa以下、流速1L/min。通过RS-232C端口，可输出真空度记录。连接线，需要选配。
操作简单到不需要说明书
打开电源5分钟后，内腔即开始制冷。冷阱达到所需温度蓝灯亮起。干燥采用全新数字式皮拉尼真空表，到达设定真空度，可通过LED亮灯位置进行判断。
真空度可通过LED显示设定
真空度Pa除了数字显示外，还可通过大气压力/真空干燥域/冷冻干燥域3种颜色的LED显示，确认当前状态和油泵的大致维护日期。即便更换了配套使用的泵，只需空载运行根据泵的能力重新设置LED灯，就可简单地确认达不到真空度的原因，
采用极大地控制样品污染的设计
腔、配管等都是不锈钢制，并且全部通过无尘真空管连接。密封路径也都采用0.22μm的过滤器，所以用于分析前处理的冷冻干燥时可大大节省时间。
可有效冷却升华水分的冷阱
采用将水蒸气在冷阱腔内的冷却盘管表面上直接凝固回收的直冷方式，所以冷却温度基本就是冷阱的温度。
捕获的水分通过热气快速解冻
按下除霜按钮，热气流入冷阱的盘管，只需很短时间就可解冻。冻结的水分可在30分钟左右解冻。
技术参数
| 型名 | VD-250R | VD-550R | VD-800R |
| 冷却温度 | -45℃(空载时)(*) | -75℃(空载时)(*) |
| 冷阱容量 | 约500ml/次 | 约1000ml/次 | 约2000ml/次 |
| 腔室内容积 | 约4L(内径Φ160×205mm) | 约4L(内径Φ160×205mm) | 约11.7L(内径Φ210×345mm) |
| 真空表 | — | 皮拉尼真空表(数字显示) |
| 压缩机 | 250W | 250W×2(二次制冷方式) |
|
| 真空泵 | 选配(建议油泵、到达真空度50Pa以下、排气量00L/min以上) |
| 真空管接口 | 外径Φ22mm(里面带Rc3/8螺丝、可更换其他口径） |
| 真空解除 | 主机侧面有带过滤器的密封口(N2氮气吹扫兼用、软管接口PiscoφΦ6mm)、真空泵停止自动解除 |
| 安全装置／安全功能 | 漏电断路器(过电流兼用) |
| 其他功能 | 热气解冻功能（约30分钟可解冻） 真空泵联动用插座（3P、最大9A、带运行开关） 腔室联动用插座（2P、最大3A） | 热气解冻功能（约30分钟可解冻） 真空泵联动用插座（3P、最大9A、带运行开关） 腔室联动用插座（2P、最大3A） 显示达到真空度域功能、真空度记录仪输出(0～5V) |
| 外形尺寸 | 375×420×525Hmm | 380×500×805Hmm | 490×600×805Hmm |
| 重量 | 约34kg | 约75kg | 约97kg |
| 电源 | AC100V?6A(主机) AC100V?15A(泵?腔室联动用插座最大使用时) | AC100V?9A(主机) AC100V?19A(泵?腔室联动用插座最大使用时) | AC100V?13A(主机) AC100V?30A(泵?腔室联动用插座最大使用时) |
| 标准附件 | 桌垫×1 | 电源插头(20A)×1、桌垫×1 | 电源插头(30A)×1、桌垫×1 |
|
(*)+5℃～+35℃环境下的值。●本产品需要打开泵的备用插座的运行开关，真空计和电磁阀才开始工作。另外，联动的情况下，建议从配电盘提供电源。●各种舱室、多歧管、容器适配器等，请参考选配件。
选配件
●多歧管（茄形烧瓶/试管/干燥瓶用）
可安装多个茄型烧瓶、试管（需选配适配器）、干燥瓶同时进行干燥处理。
|
|
|
MP-020 茄型烧瓶使用例 | MP-020 茄型烧瓶使用例 | MP-080 茄型烧瓶使用例 |
| 型号 | MP-020 | MP-060 | MP-080 |
| 歧管数 | 2 | 6 | 8 |
| 适用容器 | 茄型烧瓶（通用接头29、24需选配适配器）、试管、干燥瓶（＊） |
| 安装旋塞间隔 | — | 75mm |
| 外形尺寸 | 300×50×250Hmm | 300×230×310Hmm | 300×305×310Hmm |
| 标配附件 | 茄型烧瓶用适配器（AD-0180、通用接头29） |
| (*)使用试管需另外选配适配器。如果想使用密封安培瓶等，请咨询我们。 |
●适配器·旋塞
多岐管MP-020/060/080用，破损时更换。
|
|
|
AD-0550 旋塞(更换用) | AD-0180 / AD-0181 茄型烧瓶适配器 | AD-0401 试管适配器 |
| 破损时更换用。另外，密封口可安装鲁尔锁过滤器（φ13mm型）。 | AD-0180适用500ml～1L的茄型烧瓶。多歧管标配。 300ml烧瓶需使用AD-0181。 | 可使用带边试管（φ12～φ21mm）。也可取下喇叭部分连接真空管。 |
●冷冻干燥瓶
将瓶盖（FB-40系列通用盖[选配]）和适配器旋塞（AD-0550）连接，可安装到VD系列多歧管上使用。 |
|
|
| 型号 | 尺寸 | 容量 |
| 内径（A） | 高（B） |
| FB-4007 | 40mm | 80mm | 75ml |
| FB-4010 | 100mm | 100ml |
| FB-4015 | 140mm | 150ml |
| FB-6020 | 60mm | 100mm | 200ml |
| FB-6030 | 130mm | 300ml |
| FB-6050 | 200mm | 500ml |
| FB-9075 | 90mm | 140mm | 750ml |
| FB-9100 | 180mm | 1000ml |
| FB-9120(*) | 220mm | 1200ml |
| （＊）多歧管MT-020可安装2个、MP-060可安装4个、MP-080可安装4个。●不能和VA-140S冷冻干燥套装用的冷冻干燥瓶互换使用。○容器放入瓶中使用，但是注意蒸发量过多可能会引起冻结的样品溶解。 ○使用微管时，利用容器支架确保升华干燥过程。 |
●干燥舱
用来处理装在各种小型容器的样品。隔板装有硅胶加热器，可提高干燥速度。
| 型名 | DC-120 | DC-260 | DC-280 |
| 适用机型 | VD-250R、VD-550R、VD-800R |
| 使用温度范围 | +30℃（固定） |
| 隔板数／隔板尺寸 | 1层、Φ180mm | 3层、Φ185mm | 3层(铝质)、258×250mm |
| 加热器 | 70W×1 | 100W×3 |
| 外形尺寸 | Φ225×200Hmm | Φ225×380Hmm | 430×400×615Hmm |
| 电源 | AV100V·0.7A | AV100V·3A |
|
| 盒状干燥舱DC-280也可单独使用，便于取放培养皿或培养板等升华面积大的容器，可调节真空解除速度。与VD系列连接时，通过选配MP-010可安装在VD主机上使用。 |
| MP-010(DC-280用) | 安装到VD系列上的状态 |
●密封舱
| 装在样品瓶中的样品进行干燥后，可在真空状态的舱室内密封。隔板装有硅胶加热器，可提高干燥速度。 |
| 型名 | SC-180 | SC-305 |
| 适用机型 | VD-250R、VD-550R | VD-800R |
| 使用温度范围 | +30℃（固定） |
| 隔板数 | 1层 | 2层 |
| 加热器 | 70W×1 | 100W×2 |
| 隔板可移动距离 | 25mm |
| 外形尺寸 | Φ225×300Hmm | Φ225×450Hmm |
| 电源 | AC100V·0.7A | AC100V·2A |
