美国Newport公司有着90多年的历史，前身为1919年成立的American Instruments Company（Aminco）公司，各类产品被广泛使用于美国波音公司，美国航空航天管理局等知名公司和科研机构。

一设备功能与用途

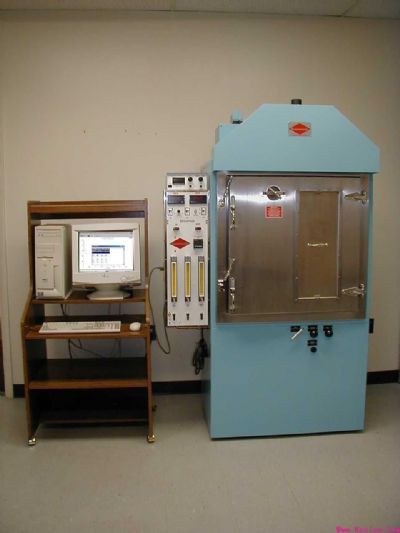

美国Newport公司生产的烟密度试验机是用来测量单位样品在进行有焰燃烧或受热辐射时所产生烟雾的浓度的仪器，用于评定在规定条件下样品的发烟性能。制造标准可符合：FAR25-853， ASTM E662， ASTM F814， NFPA 258， BS640 1， ATS1000， FAA等多种标准，其中，针对飞机制造业生产的烟密度试验机各部件的制造均符合美国FAA（美国联邦航空管理局）标准，现被美国波音公司及欧洲Airbus广泛使用，用于评定飞机座舱材料的发烟性能。

二工作原理

1. 比光密度：置试样于一定容积的试验箱内，在试样因燃烧而产生烟雾的过程中，测定穿过烟雾的平行光束的透过率变化，计算出在规定试样面积、光程长度下相应的光密度。这是材料燃烧产生的烟雾的一种量度。

2. 烟密度：最大比光密度即为烟密度。

3. 比光密度可由以下公式计算：

Ds = V / AL log 100 / T

其中Ds为比光密度；V为烟箱体积；L为光路长度；A为式样表面积；T为光线透过率。

相关数据由计算机采集并绘制出光束透过率随时间变化图表，用以评定试样的发烟性能。

注：本方法由“美国国家标准局”（NBS）、美国国家标准及技术研究所（NIST）制定建立。

三产品描述

1. 符合标准：

FAR25-853， ASTM E662， ASTM F814， NFPA 258， BS640 1， ATS1000， FAA (Smoke Test for Cabin Material)

1. 可选型号：

4-5800230V-ASTM Superpressure NIST Smoke Density Chamber 50-60Hz， 230V（符合ASTM标准）

4-5800230V-FAA Superpressure NIST Smoke Density Chamber 50-60Hz， 230V（符合FAA标准）

1. 规格说明：

尺寸：77" 高， 46" 宽， 38" 深【1956mm (H)×1169mm (W)×966mm (D)】

重量：450lbs【205KG】 气源：纯度95%，丙烷气与压缩空气【客户自备】

1. 设备构成：

1. 试验箱

• 箱门宽阔，方便取放样品和清理炉腔

• 控制台与仪表：安装在燃烧室旁便于操作、读数

• 温控系统：显示和控制箱内温度，控温精度±2℉

2. 燃烧系统

• 燃气安全截止阀：保证实验安全性与稳定性

• 燃烧器：

- 六嘴多向燃烧器，提供明火燃烧方式

- 气体管路装有针型阀，可精确控制丙烷气与空气流量

• 辐射炉：功率为2.5W/cm2±0.25W/cm²

• 热流计：符合FAA标准，测定辐射强度，采用水冷

• 控制杆： 试验箱带有辐射炉和燃烧器的位置控制杆，不打开试验箱就可调节辐射炉和燃烧器位置对准样品

• 试样盒：可拆卸的不锈钢试样盒为可熔化与不熔化的试样测试提供方便

• 光电系统

• 光路电压调节装置：可调节光源电压输入

• 光强度计：测量透过光线强度

• 配备ND2扩展滤光片：透过精度为0.0001%

• 双叶片快门装置：精确控制光通量且操作简易

• 气体排空及取样系统

• 配备离心式风扇，便于试验后气体排空

• 试验箱顶部配备取样口，可在实验进行中或试验终止后对试验箱内气体取样检测

• 附件

• 测量软件：基于Windows XP /2000操作系统的测量软件

• 符合NBS的热流计校正装置

• 计算机、打印机、吸尘器：国内采购

1. 选项

• 烟密度试验机可按照航空工业标准（Airbus Industries Specification）ATS 1000.01特别订制

• 燃烧器可按照英国海军标准（British Navy Specification ）NES 711特别订制

• 测试电缆电线材料的专用样品盒可特别订制
