接触角测量仪的工作原理

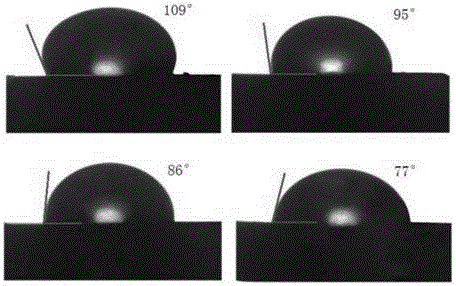

所谓接触角是指在一固体水平平面上滴一液滴，固体表面上的固-液-气三相交界点处，其气-液界面和固-液界面两切线把液相夹在其中时所成的角。

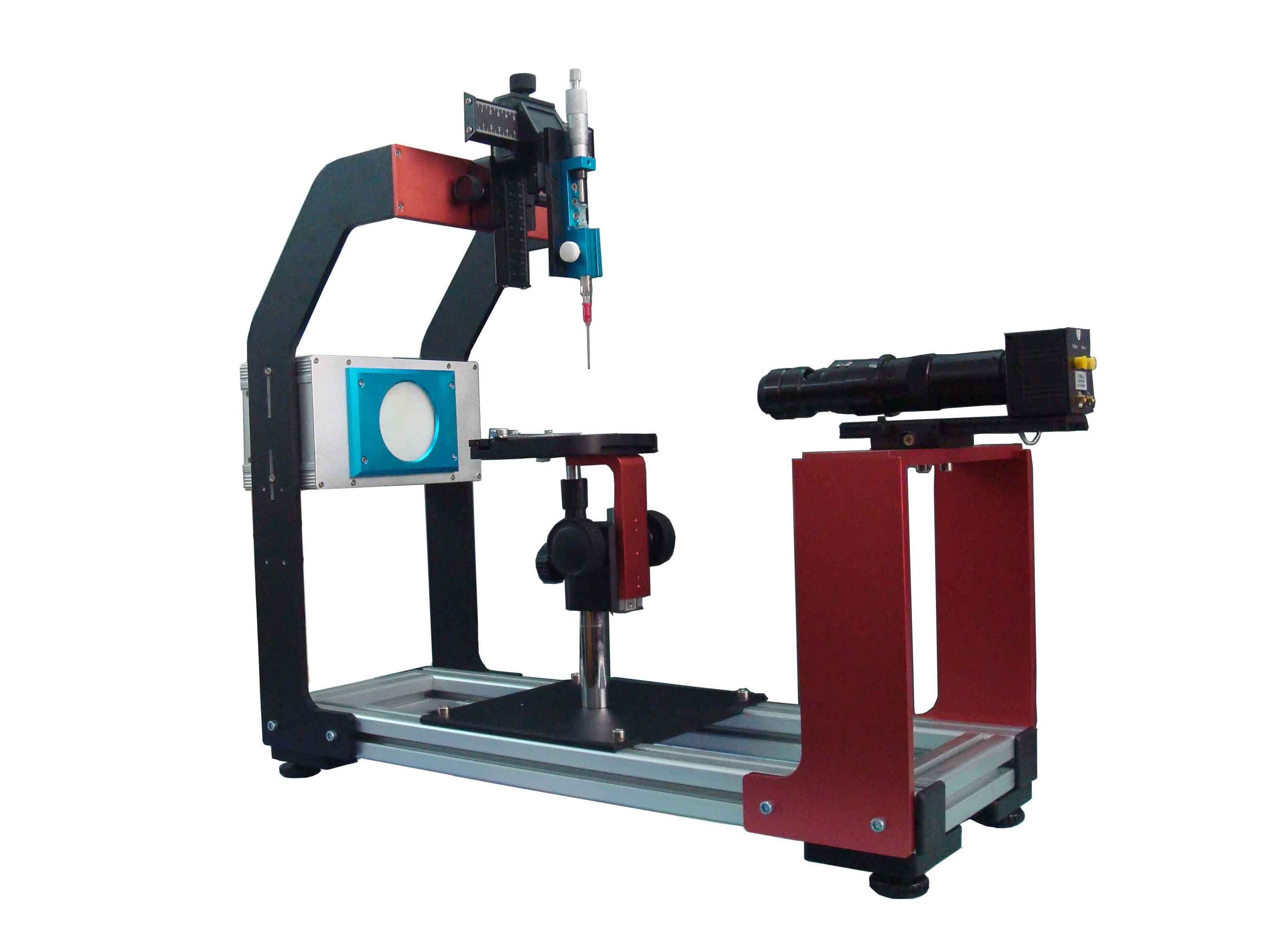

接触角测量仪，主要用于测量液体对固体的接触角，即液体对固体的浸润性，该仪器能测量各种液体对各种材料的接触角。该仪器对石油、印染、医药、喷涂、选矿等行业的科研生产有非常重要的作用。用接触角测量仪本身附带的注射器针头将一滴待测液体滴在基质上。液滴会贴附在基质表面上并投射出一个阴影。投影屏幕千分计会使用光学放大作用将影像投射到屏幕上以进行测量。这个投影屏幕千分计带有一个可调式标本夹，能够在垂直方向或轴向上对准图像；通过滑动屏幕可在水平方向上调整图像。锁定旋钮可将投影液滴固定在位。若要读取液滴角度，您需要找准从图像拐角接触点到图像点之间的切线；请用专门校准的分度器标尺测量角度。

接触角测量仪原理是固体板插入液体时，只有板面与液体的夹角恰好为接触角时液面才直平伸至三相交界处，不出现弯曲。否则，液面将出现弯曲现象。因此，改变板的插入角度直至液面三相交界处附近无弯曲，这时，板面与液面的夹角即为接触角。其实有点类似于液滴高度/宽度法测量，运用圆方程式来拟合液滴的轮廓形状，从而计算出接触角。由于此方法假定了液滴(截面)的形状为圆的一部分，所以其适用范围只限于球状或接近球状的液滴。由于重力的影响，严格地讲，液滴的形状都偏离球型：偏离的程度随液滴的体积增大而增大；在同样的体积下，液体的比重越大，表面张力越小，偏离的幅度也越大。

接触角测量仪产品参数

l 样品台尺寸：100mm*120mm

l 接触角测量范围：0-180°

l 接触角显示精度：±0.1°

l 接触角测量精度：±.5°

l 表面/界面张力测量范围：0-1000mN/m

l 光学系统：0.7X-5X高清晰卡位变倍镜头

l 视频系统：USB3.0摄像机+PC软控30帧/秒（可选100帧/秒、300帧/秒、1000帧/秒或更高）

l 仪器外形尺寸：300mm*760mm

l 镜头移动行程：30mm

l 仪器重量：30Kg

l 测量软件：SPCA1.0

l 电源：220V3A50Hz

l 测量温度：室温

l 测量方法：圆环法、椭圆法、高宽法等8种方法提供

l 电运定位精度：±0.1mm

l 注射系统器移动行程：30mm

一、接触角测量仪应用范围:

接触角测量仪主要应用于石油、化工、医药、造纸、涂料、农药、材料粘结剂、陶瓷、洗涤剂、高分子颜料、电线电缆、纺织、染料、建筑材料防水、浮法选矿、焊接、医疗卫生等众多领域。

二、接触测量仪的应用领域

2.1.在润滑油的特性标定中，检验各中重油、润滑油的黏附及润湿关系。

2.2.在印刷行业中，检验印刷油墨、金属、纸张之间的付着、黏结润湿关系。

2.3.在建筑防水工作中，检验经硅酸树脂处理的纺织物的防水性能。

2.4.在浮选工作中，检验用沸腾法选择矿物微粒在油水混合物中沾化吸附能力。

2.5.在搪瓷工业中，检验溶化的硅化物对金属表面的粘化附着力。

2.6.在活性试剂表面特性测定中，检查液体试剂的渗透、生锈特性。

2.7.检验金属表面的脱脂，清洁，老化，亲水等情况及薄膜表面上的吸附特性。

2.8.在军事科学研究中，检验发射出的弹皮与空气中雨雾的附着、润湿特性。
